| Номер в госреестре | 56175-14 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | NXB, NZB, NMJ |
| Изготовитель | "RHODIUM Muszeripari Kft.", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые моделей NXB, NZB, NMJ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры ТС.
Принцип действия ТС основан на изменении электрического сопротивления проволочного платинового чувствительного элемента (ЧЭ) пропорционально температуре окружающей среды.
Термопреобразователи моделей NXB, NZB, NMJ являются ТС погружного типа и различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТС модели NBX конструктивно выполнены в виде одного или двух ЧЭ, помещенных в защитный цилиндрический чехол из нержавеющей стали (1.4305), с присоединительным кабелем в тефлоновой оболочке. ТС применяются в комплекте со съемным металлическим монтажным элементом с резьбовым соединением (М14х1.5).
ТС модели NZB конструктивно выполнены в виде одного ЧЭ, помещенного в защитный цилиндрический чехол из нержавеющей стали (1.4541), с присоединенными проводами, помещенными в пластиковую оболочку. ТС могут применяться в комплекте со съемным металлическим монтажным элементом с резьбовым соединением (М16х1.5).
ТС модели NMJ конструктивно выполнены в виде одного ЧЭ, помещенного в защитный цилиндрический чехол из меди (2.0070) или нержавеющей стали (1.4404), с присоединительным кабелем в тефлоновой оболочке с подвижным штуцером. Штуцер может быть оснащен амортизирующей пружиной.
Термопреобразователи изготавливаются с 4-х проводной схемой соединения внутренних проводов с ЧЭ.

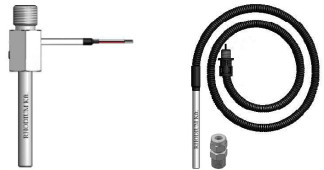

Изображения общего вида ТС представлены на рисунках 1, 2, 3:
Метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1
| Наименование характеристики | Обозначение модели | ГС | ||
| NBX | NZB | NMJ | ||
| Диапазон измеряемых температур, °С | от минус 40 до плюс 140 | от минус 40 до плюс 250 | от 0 до плюс 180 | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 | |||
| Температурный коэффициент ТС a , °С-1 | 0,00385 | |||
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 | |||
| Класс допуска по ГОСТ 6651-2009 | А, В | |||
| Допуск по ГОСТ 6651-2009, °С (t -значение измеряемой температуры) | для класса допуска A: ±(0,15+0,002 • | t |) для класса допуска B: ±(0,3+0,005• 11 |) | |||
| Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 | |||
| Количество ЧЭ, шт. | 1, 2 | 1 | ||
| Длина монтажной части ТС, мм | 60 | 100 | от 74 до 340 | |
| Диаметр монтажной части ТС, мм | 8 | от 6 до 9,5 | ||
| Длина соединительного кабеля, мм | 2500 | от 2000 до 4000 | от 5000 до 15000 | |
| Рабочие условия эксплуатации ТС: | ||||
| Температура окружающего воздуха, °С | от минус 40 до плюс 180 | от минус 40 до плюс 105 | от минус 40 до плюс 180 | |
| Относительная влажность воздуха (при температуре плюс 35 °C), % | до 95 | |||
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплектность поставки входят:
- термопреобразователь - 1 шт. (модель - в соответствии с заказом);
- паспорт (на русском языке) - 1 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в паспорте на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей NXB, NZB, NMJ
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Фирма «RHODIUM Mfiszeripari Kft.»
Адрес: H-1196, Budapest, Zrinyi u. 153, Венгрия
