Осциллографы DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Карточка СИ
Номер в госреестре 56192-14
Наименование СИ Осциллографы
Обозначение типа СИ DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q
Изготовитель "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2014
Срок свидетельства 17.01.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени (максимальная частота дискретизации 160 Гвыб/с), предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа.

В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Осциллографы имеют одинаковую конструкцию и каждый из них выполнен в виде настольного моноблока. Различные модели осциллографов DSA/DSO отличаются полосой пропускания и наличием опции измерений дрожания.

На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

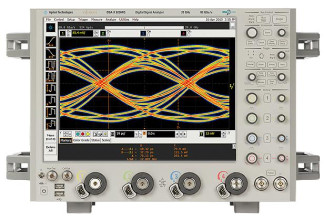

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

|00 |Ю

Опции осциллографов приведены в таблице 1. Таблица 1

Название опций

Описание

N2803A

Пробник до 30 ГГц (InfiniiMax III)

N2802A

Пробник до 25 ГГц (InfiniiMax III)

N2801A

Пробник до 20 ГГц (InfiniiMax III)

N2800A

Пробник до 16 ГГц (InfiniiMax III)

N5439A

Головка пробника ZIF

N5445A

Головка пробника

N5441A

Впаиваемая головка пробника

N5444A

3,5 мм/2,92 мм/SMA головки пробников

N5443A

Устройство подключения и держатель для проверки рабочих характеристик и устранения временного сдвига между каналами для пробников

N5440A

Головка пробника ZIF 450 Ом

N5447A

Головка пробника ZIF 250 Ом

N5442A

Прецизионный адаптер BNC

N5448A

Гибкие удлинительные кабели с соединителями 2,92 мм

N5449A

Высокоимпедансный адаптер

N2812A

35 ГГц кабель

N2764AU-020

Модернизация серии 90000Х до серии 90000Q с полосой пропускания 20 ГГ ц

N2764AU-028

Увеличение полосы пропускания с 28 ГГц серии 90000Х до 33 ГГц серии 90000Q

N2764AU-028

Модернизация серии 90000Х до серии 90000Q с полосой пропускания 32 ГГц

N2764BU-025

Увеличение полосы пропускания с 20 до 25 ГГц

N2764BU-033

Увеличение полосы пропускания с 25 до 33 ГГц

N2764BU-050

Увеличение полосы пропускания с 33 до 50 ГГц

N2764BU-062

Увеличение полосы пропускания с 50 до 63 ГГц

N2810A-050

Увеличение памяти с 20 до 50 Мвыб на канал

N2810A-100

Увеличение памяти с 50 до 100 Мвыб на канал

N2810A-200

Увеличение памяти с 100 до 200 Мвыб на канал

N2810A-500

Увеличение памяти с 200 до 500 Мвыб на канал

N2810A-01G

Увеличение памяти с 500 до 1 Гвыб на канал

N2810A-02G

Увеличение памяти с 1 до 2 Гвыб на канал

N5473A

DVD RW

82350B

GPIB интерфейс

N5474C

Съемный твердотельный диск

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные ПО осциллографов приведены в таблице 2. Таблица 2

Идентифи

кационное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Setup 04.30.0004

Версия не ниже 04.30.0004

-

-

Основные метрологические и технические характеристики осциллографов приведены в таблице 3.

Таблица 3

Наименование

характеристики

Значение характеристики для модели осциллографа

DSA-X 92004Q DSO-X 92004Q

DSA-X 92504Q DSO-X 92504Q

DSA-X 93304Q DSO-X 93304Q

DSA-X 95004Q DSO-X 95004Q

DSA-X 96204Q DSO-X 96204Q

Количество входных каналов

4

Полоса пропускания (по уровню - 3 дБ) ГГц:

-    двухканальный режим

-    четырехканальный режим

20

20

25

25

32

32

50

33

62

33

Время нарастания/спада, пс (от 10 до 90 %), не более

22,5

18

13

9

7

Входное сопротивление каналов, Ом

от 48,5 до 51,5

Развязка между каналами, дБ, (между двумя каналами с равными коэффициентами отклонения Коткл):

-    от 0 до 3 ГГц

-    от 3 до 8 ГГц

-    от 8 ГГц до максимального значения частоты

60

40

35

Система вертикального отклонения

Разрешающая способность по вертикали, бит

8, с усреднением не более 12

Динамический диапазон, делений

± 4

Диапазон установки коэффициента отклонения

Коткл

от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5

Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Доткл, мВ/дел

± 0,025 • 8 [дел] • Коткл при Коткл до 5 мВ/дел ± 0,02 • 8 [дел] • Коткл при Коткл свыше 5 мВ/дел

Диапазон установки напряжения смещения

Цсмещ

± 0,4 В при Коткл до 40 мВ/дел ± 0,9 В при Коткл от 40 до 75 мВ/дел включ.

± 1,6 В при Коткл св. 75 до 130 мВ/дел включ. ± 3,0 В при Коткл от 130 до 240 мВ/дел включ. ± 4,0 В при Коткл св. 240 мВ/дел

Пределы допускаемой абсолютной погрешности установки напряжения смещения Дсмещ, В

± [0,02- исмещ + 0,018(дел) • Коткл] при напряжении входного сигнала до 3,5 В;

± [0,02^ исмещ + 0,018(дел) • Коткл + 1 мВ] при напряжении входного сигнала свыше 3,5 В

DSA-X 92004Q DSO-X 92004Q

DSA-X 92504Q DSO-X 92504Q

DSA-X 93304Q DSO-X 93304Q

DSA-X 95004Q DSO-X 95004Q

DSA-X 96204Q DSO-X 96204Q

Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока:

-    двумя курсорами

-    одним курсором

± (КАоткл + Кр)

± (КАоткл + Асмещ + Кр /2)

где КДоткл - коэффициент, численно равный Аоткл, В;

Кр - разрешение, Кр = 0,004^К;

К - коэффициент, численно равный установленному коэффициенту отклонения, В;_

Максимальное значение входного напряжения, В

± 5

0,41

0,48

0,60

0,90

1,0

1,46

1,70

2,00

2,90

3,3

2,90

3,30

3,90

5,70

6,4

28,6

32,5

38,1

56,7

63

Максимальное среднеквадратическое значение шумов

собственных

при Коткл, мВ:

-    10 мВ/дел

-    50 мВ/дел

-    100 мВ/дел

-    1 В/дел

Система горизонтального отклонения

Диапазон установки коэффициентов развертки

от 2 пс/дел до 20 с/дел

± (0,1 10-6 + 0,5 Тэ 10-6 ), где Тэ - коэффициент, численно равный количеству лет эксплуатации осциллографа

Пределы допускаемой относительной погрешности опорного генератора 5о_

Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (скз), с:

-    без усреднения

-    с усреднением более 256

+ S2)]-2 + 5оЧи

5 •[(К2

м/2

0,35^[(Кнт + SZ)F + 5о^1изм/2 , где Кнт - коэффициент, численно равный отношению К/Тнар; N - уровень собственного шума (СКЗ), В;

Тнар - время нарастания выходного напряжения, с;

S - джиттер внутреннего опорного генератора (СКЗ), с

Джиттер внутреннего опорного генератора (СКЗ), фс, не более

-    до 10 мс

-    от 10 до 100 мс

-    от 100 мс до 1 с

75

190

500

Пределы допускаемой погрешности измерений джиттера при измерении интервалов времени (СКЗ), с_

± (К2нт

+ S2)-2

Наименование

характеристики

Значение характеристики для модели осциллографа

DSA-X 92004Q DSA-X 92504Q DSA-X 93304Q DSA-X 95004Q DSA-X 96204Q DSO-X 92004Q DSO-X 92504Q DSO-X 93304Q DSO-X 95004Q DSO-X 96204Q

Пределы допускаемой погрешности измерений джиттера при измерении периода (СКЗ), с

[2 • (К2нт + S2)]-2

Пределы допускаемой погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с

[3 • (К2нт + S2)]-2

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Чувствительность:

-    низкая

-    высокая

2.0    деления от 0 до 22 ГГц 0,3 деления от 0 до 18 ГГц

1.0    деление от 18 до 22 ГГц

Минимальная ширина импульса для запуска

250 пс аппаратно;

40 пс с программой InfiniiScan

Диапазон уровней входного сигнала внутренней синхронизации

± 4 деления или ± 4 В в зависимости от того, что меньше; ± 5 В при значении входного сигнала ± 5 В

Источники запуска

любой канал, сеть, вход внешнего запуска

Условия эксплуатации и массогабаритные характеристики

Габаритные размеры: (ширинах высотахдлина) (без креплений), мм, не более

508x338x493

Масса, кг, не более

32,2

Напряжение электропитания при частоте 50/60 Гц, В

от 100 до 240

Потребляемая мощность, В А, не более

1350

Нормальные условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность окружающего воздуха

-    атмосферное давление

от 18 до 28 0С

от 30 до 80 % от 84 до 106 кПа

Условия хранения (транспортирования):

-    температура окружающего воздуха

-    относительная влажность окружающего воздуха

от минус 40 до 65 0С до 90 %

Знак утверждения типа

наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.

Комплектность

Комплект поставки приведен в таблице 5. Таблица 5

Наименование

Количество

1 Осциллограф (DSA-X 92004Q DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q)

1 шт. (модель по заказу)

2 Компакт-диск (с PDF файлом руководства по эксплуатации)

1 шт.

3 Методика поверки. 651-13-48 МП

1 экз.

Поверка

осуществляется по документу 651-13-48 МП «Инструкция. Осциллографы DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в декабре 2013 г.

Основные средства поверки:

генератор сигналов Agilent Е8257D (опция 540 или 567 в зависимости от модели осциллографа) (рег. № 53941-13), диапазон частот от 250 кГц до менее 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5 10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;

ваттметр N1914A с измерительными преобразователями Ш485А, К8487А, Ш488А (рег. № 44731-10), частота преобразования до 67 ГГц; диапазон измерений уровня мощности от минус 35 до 23 дБ/мВт;

мультиметр 3458A (№ 25900-03), диапазон измерений напряжения постоянного тока от

0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (D-0,5-10-6 + E-0,05-10-6) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;

частотомер электронно-счетный 53132А (рег. № 26211-03), диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6;

стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 110- .

Сведения о методах измерений

Осциллографы DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

56192-14
Номер в ГРСИ РФ:
56192-14
Производитель / заявитель:
"Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2014
Cрок действия реестра:
17.01.2019
