| Номер в госреестре | 56193-14 |
| Наименование СИ | Анализаторы антенно-фидерных устройств |
| Обозначение типа СИ | JD723C, JD724C |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия; Фирма "JDSU Deutschland GmbH", Германия (срок свидетельства: 17.01.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы антенно-фидерных устройств JD723C, JD724C (далее - анализаторы JD723C (JD724C)) предназначены для измерений параметров антенно-фидерных устройств (далее - параметры АФУ): коэффициента стоячей волны по напряжению (далее - КСВН), обратных потерь и коэффициентов передачи, а также совместно с преобразователями мощности измерительными JD731B, JD732A, JD733A, JD734A, JD736A измерений мощности сигнала.
Принцип действия анализаторов JD723C (JD724C) при измерении параметров АФУ основан на генерировании сканирующего радиосигнала и приёме его отражения от неоднородностей в антенно-фидерном тракте. На основе соотношений параметров излучаемого и принимаемого радиосигналов анализаторы JD723C (JD724C) рассчитывают параметры АФУ.
Анализаторы JD723C (JD724C) состоят из собственно анализатора JD723C (JD724C) и набора калибровочного.
Набор калибровочный используется для выполнения калибровки анализаторов JD723C (JD724C) перед выполнением измерений для получения достоверных и точных результатов измерений.
Питание анализаторов JD723C (JD724C) осуществляется от литиево-ионной батареи или через адаптер переменного/постоянного тока 15В, 3А, входящих в комплект поставки.
К анализаторам JD723C (JD724C) для измерений мощности сигнала возможно подключение преобразователей мощности измерительных:
- JD732A, JD734A, JD736A для измерений поглощаемой мощности;
- JD731B, JD733A для измерений мощности, падающей на нагрузку.
Принцип измерений мощности с применением преобразователей мощности измерительных JD731B, JD732A, JD733A, JD734A, JD736A основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности.
Режимы работы анализаторов JD723C (JD724C) задаются с помощью клавиатуры, расположенной на передней панели корпуса, и сенсорной панели на цветном жидкокристаллическом дисплее.
Результаты измерений параметров АФУ и мощности сигнала отображаются на цветном жидкокристаллическом дисплее.
Конструктивно анализаторы JD723C (JD724C) выполнены в виде моноблочного переносного прибора.

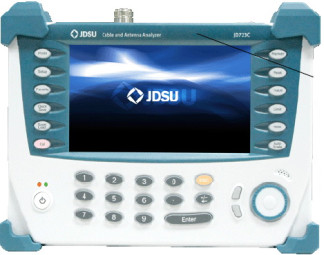

Внешний вид анализаторов JD723C (JD724C) с указанием места нанесения знака утверждения типа представлен на рисунке 1, 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 3.
Анализаторы JD723C (JD724C) могут применяться для диагностики (проверки) антенных систем, кабелей и разъемов базовых станций в системе мобильной связи в диапазоне частот:
- от 100 до 2700 МГц для анализаторов JD723C;
- от 5 до 4000 МГц для анализаторов JD724C.
Место нанесения знака утверждения типа
О JDSU
О о О
о о о о о
Программное обеспечение (далее - ПО) выполняет функции задания режимов работы анализаторов JD723C (JD724C), выбора конкретных параметров выходного сигнала, проведения измерений параметров АФУ, измерений мощности сигнала совместно с преобразователями мощности измерительными JD731B, JD732A, JD733A, JD734A, JD736A, представления и сохранения измерительной информации.
Идентификационные данные ПО анализаторов JD723C (JD724C) приведены в таблице
1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| JD723C | 1.021.004 и выше | - | - |
| JD724C | 1.021.004 и выше | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики анализаторов JD723C (JD724C) при измерениях параметров АФУ
| Наименование метрологической характеристики | Значение метрологической характеристики |
| Диапазон частот, МГц: - анализаторы JD723C - анализаторы JD724C | от 100 до 2700 от 5 до 4000 |
| Пределы допускаемой относительной погрешности установки частоты | 25 •Ю-6 |
| Диапазон измерений КСВН | от 1 до 65 |
| Пределы допускаемой относительной погрешности измерении КСВН, % | ± 5 •К, где К - измеренное значение КСВН |
| Диапазон измерений обратных потерь, дБ | от 0 до минус 60 |
| Пределы допускаемой абсолютной погрешности измерений обратных потерь, дБ: - при значениях обратных потерь от 0 до 6,5 дБ включительно - при значениях обратных потерь свыше 6,5 до 16 дБ включительно - при значениях обратных потерь более 16 дБ | ± 0,5 ± 1,0 ± 2,0 |
| Диапазон измерений коэффициента передачи, дБ | от 0 до минус 30 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента передачи, дБ | ± 2 |
Таблица 3 - Метрологические характеристики анализаторов JD723C (JD724C) при измерениях поглощаемой мощности с преобразователями мощности измерительными JD732А, JD734A, JD736A
| Наименование метрологической характеристики | Значение метрологической характеристики |
| Диапазон частот, МГц | от 20 до 3800 |
| Диапазон измерений мощности, мВт | от 0,001 до 100 |
| КСВН преобразователей мощности измерительных JD732A, JD734A, JD736A, не более: - в диапазоне частот от 20 до 2500 МГц - в диапазоне частот от 2500 до 3800 МГц | 1,120 1,125 |
| Пределы допускаемой относительной погрешности измерений поглощаемой мощности синусоидального гармонического сигнала, % | ± 7 |
Таблица 4 - Метрологические характеристики анализаторов JD723C (JD724C) при измерениях мощности, падающей на нагрузку, с преобразователями мощности измерительными JD731B, JD733A
| Наименование метрологической характеристики | Значение метрологической характеристики |
| Диапазон частот, МГц: - с преобразователем мощности измерительным JD731B - с преобразователем мощности измерительным JD733A | от 300 до 3800 от 150 до 3500 |
| Диапазон измерений мощности, Вт: - с преобразователем мощности измерительным JD731B - с преобразователем мощности измерительным D733А | от 0,15 до 100 от 0,1 до 50 |
| КСВН преобразователей мощности измерительных JD731B, JD733A, не более: - в диапазоне частот от 300 до 3000 МГц - в диапазоне частот от 3000 до 3800 МГц | 1,07 1,10 |
| Пределы допускаемой абсолютной погрешности измерений мощности, Вт | ± (0,04-Р + 0,05), где Р - измеренное значение мощности |
| Наименование технической характеристики | Значение метрологической характеристики |
| Коаксиальный соединитель: - анализатора JD723C (JD724C) - преобразователей мощности измерительных JD732A, JD734A, JD736A - преобразователей мощности измерительных JD73№, JD733A | розетка N-type вилка N-type розетка N- type |
| Напряжение электропитания от внутреннего или внешнего источника постоянного тока, В | от 12 до 15 |
| Время непрерывной работы при питании от литиево-ионной батареи, ч, не менее | 7,5 |
| Масса анализаторов JD723C (JD724C) с литиево-ионной батареей, кг, не более | 2,35 |
| Масса преобразователей мощности измерительных, кг, не более: - JD732A, JD734A, JD736A - JD73m, JD733A | 0,3 0,5 |
| Габаритные размеры (ширина х высота х длина), мм, не более - анализаторов JD723C (JD724C) - преобразователей мощности измерительных JD73№, JD733A - преобразователей мощности измерительных JD732A, JD734A, JD736A | 260x190x60 98x119x34 64x96x38 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа (мм рт. ст.) - относительная влажность окружающего воздуха при температуре 25 °C, %, не более | от минус 10 до 55 от 84 до 106,7 (от 630 до 800) 95 |
наносится на титульный лист документа «Анализаторы антенно-фидерных устройств JD723C, JD724C. Руководство по эксплуатации JD72050561 РЭ» и на лицевую панель анализатора JD723C (JD724C) в виде наклейки или методом гравировки.
Комплект поставки анализаторов JD723C (JD724C) приведен в таблице 6.
Таблица 6
| Наименование | Обозначение | Количество |
| Анализатор | JD723C или JD724C | 1 |
| Адаптер JD720 AC-DC | GC7245022 | 1 |
| Батарея JD720 Lithium-Ion | GC7245021 | 1 |
| Калибровочный набор (N) | JD72450509 | 1 |
| Сумка переносная мягкая | GD7245041 | 1 |
| Byte USB Memory Более 1 GBite | GC72450518 | 1 |
| Калибровочный набор*(D) | JD724505010 | 1 |
| * Кабель подключения LAN | G710550335 | 1,5 м |
| Кабель переходной USB A to Mini B* | GC72450536 | 1,8 м |
| * Адаптер JD720 прикуриватель/^V DC | GC72450523 | 1 |
| Ручка Stilus* | G710550316 | 1 |
| СД c программным обеспечением* | JD72050561 | 1 |
| Преобразователь мощности измерительный* | JD732A | 1 |
| Преобразователь мощности измерительный* | JD734A | 1 |
| Преобразователь мощности измерительный* | JD736A | 1 |
| Преобразователь мощности измерительный* | JD731B | 1 |
| Преобразователь мощности измерительный* | JD733А | 1 |
| Руководство по эксплуатации | JD72050561 РЭ | 1 |
| Методика поверки | JD72050561 МП | 1 |
| * — поставляется по отдельному заказу | ||
осуществляется по документу JD72050561 МП «Инструкция. Анализаторы антенно-фидерных устройств JD723C, JD724C. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15 ноября 2013 года.
Основные средства поверки приведены в таблице 7.
| Наименование средств поверки | Тип | Регистрационный номер | Метрологические характеристики |
| Комплект для измерений соединителей коаксиальных | КИСК-7 | 9864-85 | Диапазон измерений глубины до плоскости соединения от 0,01 до 0,16 мм, пределы допускаемой абсолютной погрешности измерений ± 0,01 мм |
| Частотомер электронно счетный | Ч3-66 | 9273-85 | Диапазон измерений от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ± [5о + (fx Ъч)-1], где 5о -относительная погрешность по частоте опорного генератора, tCT -установленное время счета |
| Стандарт частоты рубидиевый | FS 725 | 31222-06 | Формирование синусоидальных сигналов частотой 5, 10 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ± 5-10-11 |
| Набор мер КСВН и полного сопротивления 1 разряда | ЭК9-140 | 36021-07 | Диапазон частот от 0 до 4 ГГц, КСВН от 1,2 до 3,0; максимальное отличие КСВН ± 1,4 |
| Набор мер комплексного коэффициента передачи | ДК2-70 | 10692-86 | Диапазон частот от 0 до 12 ГГц, номинальное значение ослабление аттенюатора Д2-69 минус 30 дБ, пределы допускаемого отклонения от номинального значения ± 1 дБ |
| Аттенюатор | Agilent 8496B | 37204-08 | Диапазон частот от 50 до 18 ГГц, диапазон ослабления от 0 до 110 дБ |
| Анализатор электрических цепей векторный | ZVA 24 | 37174-08 | Диапазон частот от 10 МГц до 24 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 0,6 |
| Генератор сигналов | E8257D | 36419-07 | Диапазон частот от 250 кГц до 20 ГГц, диапазон уровня выходной мощности от минус 20 до 9 дБ (1 мВт), пределы допускаемой относительной погрешности установки уровня мощности + 1,4 дБ |
| Установка для поверки ваттметров СВЧ | УПВ-1 | 43664-10 | Диапазон частот от 0 до 18 ГГц, диапазон измерений мощности от 0,001 до 100 мВт, пределы допускаемой относительной погрешности измерений мощности 1,8 % |
| Наименование средств поверки | Тип | Регистрационный номер | Метрологические характеристики |
| Эталонный ваттметр | из состава ГЭТ 26-2010, | Приказ об утверждении ГЭТ 26-2010 от 14.02.2011 г. № 544 | Диапазон частот от 30 МГц до 18 ГГц, пределы допускаемой относительной погрешности измерений мощности: ± 0,4 % в диапазоне частот от 30 до 50 МГц; ± 0,8 % в диапазоне частот от 50 МГц до 18 ГГц |
| Вольтметр универсальный | В7-78/1 | 31773-06 | Диапазон измерений напряжения постоянного тока от 0,35 мкВ до 1000 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,005-UroW100 +35 ед. мл. разряда), где иизм - измеренное значение напряжения |
| Магазин электрического сопротивления | Р4834 | 11326-90 | Диапазон установки сопротивления от 10 2 до 106 Ом, пределы допускаемой абсолютной погрешности установки сопротивления ± 0,02 Ом |
| Катушка электрического сопротивления | Р310 | 1162-58 | Номинальные значения сопротивления 0,01 Ом, класс точности 0,01 |
| Мера напряжения и тока | Е3631А | 26950-04 | Максимальные значения напряжения и силы постоянного тока 6 В и 5 А, пределы допускаемой абсолютной погрешности установки выходного напряжения U - ± (0,001 •U + 5 мВ), выходного постоянного тока I - + (0,002Т + 10 мА) |
Анализаторы антенно-фидерных устройств JD723C, JD724C. Руководство по эксплуатации JD72050561 РЭ.
Нормативные документы, устанавливающие требования к анализаторам антеннофидерных устройств JD723C, JD724C
1 ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки.
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
3 ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
4 МИ 1700-87 Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 в диапазоне частот от 0,02 - 18,00 ГГц.
5 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
