| Номер в госреестре | 56194-14 |
| Наименование СИ | Анализаторы телевизионных сигналов |
| Обозначение типа СИ | WFM5250, WVR5250 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 27.11.2024 |
| МПИ (интервал между поверками) | 1 год |
Анализаторы телевизионных сигналов WFM5250, WVR5250 предназначены для исследования и измерения параметров цифровых телевизионных сигналов.
Анализаторы телевизионных сигналов WFM5250, WVR5250 выполнены на платформе цифрового широкополосного осциллографа с системой синхронизации развертки от телевизионного сигнала. Развертка сигналов видео осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов. Параметры видеосигналов и звуковых сигналов в задаваемых пользователем представлениях отображаются на цветном жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Питание производится от внешнего источника питания (аккумулятора) или сетевого адаптера. Дистанционное управление осуществляется через интерфейсы Ethernet, USB.
Конструктивно модель WFM5250 выполнена в виде моноблока с встроенным цветным жидкокристаллическим дисплеем, модель WVR5250 представляет собой блок без дисплея, для наблюдения сигналов с которого требуется подключение внешнего монитора.

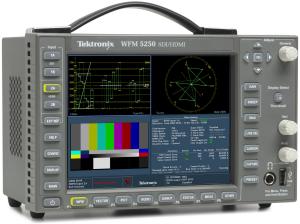

Общий вид модели WFM5250 показан на фотографии 1, вид задней панели с указанием места пломбирования - на фотографии 2.
Общий вид модели WVR5250 показан на фотографии 3, вид задней панели с указанием места пломбирования - на фотографии 4.
По условиям эксплуатации анализаторы телевизионных сигналов WFM5250, WVR5250 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 40 оС.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Общие сведения о программном обеспечении
| уровень защиты | «низкий» по WELMEC 7.2 для категории Р |
| идентификационное наименование | WFM5250/ WVR5250 Software |
| идентификационный номер версии | 2.8 и выше |
| ФОРМАТЫ СИ | ГНАЛОВ | |
| видеосигналы | SDI: SD, HD, 3G (опция 3G), Dual Link; HDMI | |
| звуковые сигналы | AES/EBU Embedded (опция AUD) | |
| ПАРАМЕТРЫ ВИДЕОСИГНАЛА | ||
| количество входных каналов SDI | 2 | |
| диапазон амплитуды импульсов цифрового видеосигнала на входе, типовые значения | (800 ± 80) мВ п-п | |
| масштаб вертикальной шкалы | ||
| фиксированные значения масштаба коэффициент плавной установки | IX; 2X; 5X; 10X от 0,25 до 2 | |
| относительная погрешность отсчета уровня аналогового сигнала 1, для масштаба 1X (полная шкала 700 мВ) для масштаба 5X (полная шкала 700 мВ) | ± 0,5 % ± 0,2 % | |
| количество выходных каналов SDI | 1 | |
| тип соединителей SDI | BNC 75 Ом | |
| амплитуда импульсов цифрового сигнала видео на выходе | (800 ± 80) мВ | |
| длительность фронта и среза импульсов на выходе (20/80 %), тип для сигнала SD для сигнала HD, не более | овые значения от 400 до 800 пс 135 пс | |
| количество входных каналов HDMI | 2 | |
| количество выходных каналов HDMI | 1 | |
| ПАРАМЕТРЫ СИГНАЛА ЗВУКА AES/EBU Embedded (опция AUD) | ||
| тактовая частота сигнала | 48 кГц | |
| диапазон амплитуды импульсов цифрового сигнала на входе | от 0,2 до 2 В п-п | |
| диапазон уровня сигнала | ||
| цифровой сигнал | от - 30 до 0 дБ 2 | |
| аналоговый (декодированный) сигнал (от опорного уровня ) | от - 6 до + 24 дБ | |
| ПАРАМЕТРЫ ВНЕШНЕЙ СИНХРОНИЗАЦИИ ПО ТЕЛЕ] | ЗИЗИОННОМУ СИГНАЛУ |
| тип соединителей (канал проходного типа) | BNC 75 Ом |
| диапазон уровня сигнала синхронизации | от 0,5 до 2 В |
| диапазон устойчивости синхронизации | : 50-К)'6 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| напряжение питания (постоянного тока) потребляемая мощность, не более габаритные размеры (высота х ширина х глубина), мм | от 12 до 15 В 35 Вт |
| WFM5250 | 133 X 213 X 140 |
| WVR5250 | 43 х 213 х 140 |
| масса, не более, кг WFM5250 WVR5250 | 1,5 0,8 |
| диапазон рабочих температур | от 0 до + 40 °С |
| диапазон температур транспортирования и хранения | от - 20 до + 60 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
примечание 1. данный параметр характеризует точность, с которой может быть отсчитан уровень декодированного сигнала, отображаемого на дисплее в форме аналогового видеосигнала или уровня звукового сигнала, и определяется разрядностью декодера и разрешением монитора
примечание 2. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз) примечание 3. опорный уровень 0 дБ соответствует 0,775 В на нагрузке 600 Ом
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| анализатор телевизионных сигналов WFM5250, WVR5250, опция AUD | 1 шт. по заказу |
| аккумуляторная батарея | 1 шт. |
| адаптер сетевой опция A1 | 1 шт. |
| руководство по эксплуатации 077-0851-00 для модели WFM5250 | 1 шт. |
| руководство по эксплуатации 077-0852-00 для модели WVR5250 | 1 шт. |
| методика поверки МП РТ 2019-2013 | 1 шт. |
осуществляется по документу МП РТ 2019-2013 «Анализаторы телевизионных сигналов WFM5250, WVR5250. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва»
29.11.2013 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор тестовых телевизионных сигналов воспроизведение цифровых сигналов SD, HD, 3G, Embedded Audio; относительная погрешность тактовой частоты не более ± 3 • 10-6 | генератор тестовых телевизионных сигналов Tektronix TG8000 с модулями DVG7, HDVG7, HD3G7 цифровой сигнал SD, HD, 3G, Embedded Audio; относительная погрешность тактовой частоты не более ± 1 • 10-6 |
осциллограф цифровой диапазон частот от 0 до 3 ГГц; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 2,5 % осциллограф цифровой Tektronix DPO70404 диапазон частот от 0 до 4 ГГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 2 %
Методы измерений изложены в разделе «Функции» руководств по эксплуатации 077-0851
00, 077-0852-00.
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM5250, WVR5250
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
