| Номер в госреестре | 56201-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЧЛ-2 |
| Изготовитель | ОАО ВО "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТШЧЛ-2 (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 2 кВ.
Трансформаторы шинные с литой изоляцией с одной вторичной обмоткой (для измерения и защиты). Первичной обмоткой служит шина (пакет шин) распределительного устройства, проходящая через «окно» трансформатора.
Вторичная обмотка залита в эпоксидный компаунд, образуя изоляционный блок. Выводы вторичной обмотки расположены в верхней части блока и снабжены винтами диаметром 6 мм.
Крепление трансформатора на месте установки осуществляется с помощью 4 втулок, залитых в основание изоляционного блока трансформатора.

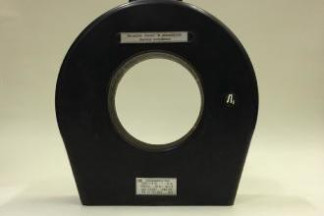

Общий вид трансформатора представлен на рис. 1.
■ ^
Рисунок 1
Основные метрологические и технические характеристики изложены в табл. 1. Таблица 1
| Наименование характеристики | Значения для типов | |||
| ТШЧЛ-2-I ТШЧЛ-2Т-! | ТШЧЛ-2-II ТШЧЛ-2Т-П | ТШЧЛ-2-III ТШЧЛ-2Т-Ш | ||
| Номинальное напряжение, кВ | 2 | |||
| Номинальный первичный ток, А | 300 | 600, 800 | 1000, 1500, 2000, 3000 | 4000, 5000, 6000 |
| Наибольший рабочий ток, А | По ГОСТ 7746-2001 | |||
| Номинальный вторичный ток, А | 5 | |||
| Номинальная частота, Гц | 50 | |||
| Количество вторичных обмоток | 1 | |||
| Класс точности вторичных обмоток для измерений и защиты | 0,5 (10Р) или 1 (10Р) | |||
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В • А | 20 | 40 | ||
| Номинальная предельная кратность вторичной обмотки для защиты | 3 | 4 | 3 или 5 | |
| Габаритные размеры, мм, не более | 198х215х80 | 248х265х70 | 318х340х80 | |
| Масса, кг, не более | 6,0±1 | 7,0±1 | 13,5±1,5 | |
| Средняя наработка, до отказа, ч, не менее | 600000 | |||
| Срок службы до списания, лет, не менее | 25 | |||
Условия эксплуатации:
- температура окружающего воздуха, °С:
1) ТШЧЛ-2-I, ТШЧЛ-2-II, ТШЧЛ-2-III
минус 50 - 35 минус 40 - 50 1000
способом и методом термо-
1 шт. 1 экз.
2) ТШЧЛ-2Т-I, ТШЧЛ-2Т-П, ТШЧЛ-2Т-Ш
- высота над уровнем моря, м, не более
наносится на эксплуатационную документацию типографским трансферной печати на табличку трансформатора.
В комплект поставки трансформатора входят:
1. Трансформатор тока
2. Паспорт
3. Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес)
осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0' до ±0,1';
- нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos j = 0,8, не выходящей за пределы ±4 %.
Методика измерений изложена в разд. 2 ВД0.412.159-01 «Трансформаторы тока типа ТШЧЛ-2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШЧЛ-2
1. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. ТУ 16-517.737-2010 «Трансформаторы тока ТШЧЛ-2. Технические условия».
- осуществление торговли и товарообменных операций.
