| Номер в госреестре | 56232-14 |
| Наименование СИ | Контрольно-проверочная аппаратура |
| Обозначение типа СИ | Кварц Н |
| Изготовитель | ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК), г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 23.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н») предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 0С (приведённого давления), и показателя негерметичности в гермоотсеках.
Принцип действия КПА «Кварц Н» заключается в измерении частоты выходных сигналов ПИП (не входящих в состав КПА «Кварц Н»), пропорциональных температуре и давлению, обработке результатов измерений и индикации контролируемых значений температуры, абсолютного давления, приведённого давления воздуха и показателя негерметичности (отношение разности двух значений приведённого давления ко времени, прошедшему между двумя измерениями).
Конструктивно КПА «Кварц Н» состоит из пульта наземного контроля и негерметичности (далее - пульт) на основе портативной персональной ЭВМ ЕС 1866, блока сопряжения, принтера и источника бесперебойного питания (ИБП). КПА «Кварц Н» имеет интерфейс RS 232 для приема выходных сигналов ПИП.
В качестве первичных измерительных преобразователей температуры и давления используются датчики «Кварц ТМ» (Т72.832.036 ТУ) или первичные преобразователи (Т73.036.014 ТУ).
По условиям эксплуатации КПА «Кварц Н» соответствует группе 1.1 по ГОСТ РВ 20.39.304-98.

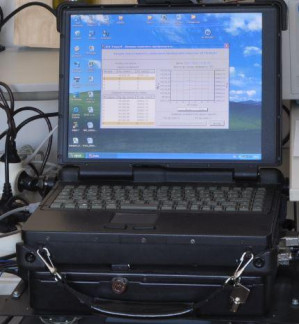

Внешний вид КПА «Кварц Н» представлен на рисунке 1.
Схема пломбировки КПА «Кварц Н» от несанкционированного доступа представлена
на рисунке 2.
Программное обеспечение (ПО) предназначено для управления процессом измерения частоты импульсных сигналов, поступающих на пульт с ПИП, обработки результатов измерений, вычисления значений абсолютного давления, температуры, приведённого давления и показателя негерметичности, сохранения результатов измерений и вычислений на жестком диске.
ПО состоит из системной и прикладной частей.
К системной части ПО относятся: операционная система Windows XP, интегрированная среда разработки Delphi для создания приложений для Microsoft Windows, драйвера для платы PCI8554 фирмы Adlink и динамической библиотеки PCI-Dask.dll для взаимодействия с платой из прикладной программы.
Прикладная часть состоит из ПО «02070097.00165-01».
ПО «02070097.00165-01» реализует функции ПО пульта.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| 02070097.00165-01 | KvarzTM.exe | v.1.21.0.0 | F2479A8EAEA1960C 10A4F23BDAEF3744 | MD5 |
| PCI-Dask.dll | PCI-Dask.dll | v.4.29.11.225 | 020AC25E56B6F5CC CD67B936F929676A | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики КПА «Кварц Н» приведены в таблице
2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений частоты импульсов, кГц | от 25 до 50 |
| Пределы допускаемой относительной погрешности измерений частоты импульсов | ± 2-10-6 |
| Время непрерывной работы, ч, не более | 8 |
| Выходное напряжение постоянного тока для питания ПИП, В | 5 ± 0,1 |
| Параметры электропитания: напряжение переменного тока, В частота переменного тока, Гц | 220 ± 22; 50,0 ± 0,5 |
| Потребляемая мощность, В. А, не более | 500 |
| Габаритные размеры (длина х ширина х высота), мм, не более: пульт блок сопряжения | 380 х 340 х 200 230 х 148 х 100 |
| Масса, кг, не более: пульт блок сопряжения | 14 0,9 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре воздуха 20 °С), % - атмосферное давление, кПа | от 5 до 35 от 30 до 80 93,3 до 106,7 |
наносится на переднюю панель пульта любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы КПА «Кварц Н», и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки КПА «Кварц Н» приведен в таблице 3. Таблица 3
| Наименование | Обозначение | Количество на комплект |
| Пульт наземного контроля давления и негерметичности | Т72.702.127 | 1 |
| Блок сопряжения | Т73.669.017 | 1 |
| Источник бесперебойного питания Back Pro 600 Plus | - | 1 |
| Принтер HP LaserJet 1018 (CB419A) | - | 1 |
| Комплект кабелей соединительных | Т74.069.173 | 1 |
| Комплект ЗИП | Т74.070.119 | 1 |
| Наименование | Обозначение | Количество на комплект |
| Руководство по эксплуатации | Т74.078.091 РЭ | 1 |
| Методика поверки | Т74.078.091 МП | 1 |
| Формуляр | Т74.078.091 ФО | 1 |
| Машина вычислительная электронная персональная портативная ЕС 1866. Руководство по эксплуатации | ПИРШ.466215.005 РЭ | 1 |
| Машина вычислительная электронная персональная портативная ЕС 1866. Формуляр | ПИРШ.466215.005 ФО | 1 |
Программное обеспечение | - | 2 CD |
осуществляется по документу Т74.078.091 МП«Инструкция. Контрольно-проверочная аппаратура «Кварц Н». Методика поверки.», утвержденному ГЦИ СИ ФГУП
«ВНИИФТРИ» 10 апреля 2013 г. и ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30 октября 2013 г.
Основные средства поверки:
- генератор импульсов АКИП-3304 (рег. № 43317-09): диапазон периода (частоты) выходного сигнала от 20 нс до 10000 с (от 50 МГц до 0,1 МГц), пределы допускаемой погрешности установки временных параметров ± 5-10-5;
- частотомер электронно-счетный Ч3-81 (рег. № 27323-04): диапазон измерений частоты от 0,1 Гц до 2,5 ГГц, пределы допускаемой относительной погрешности внутреннего кварцевого генератора ±110-7.
Контрольно-проверочная аппаратура «Кварц Н». Руководство по эксплуатации. Т74.078.091 РЭ.
Нормативные и технические документы, устанавливающие требования к контрольнопроверочной аппаратуре «Кварц Н»
1 ГОСТ РВ 20.39.304-98.
2 Контрольно-проверочная аппаратура «Кварц Н». Технические условия. Т74.078.091ТУ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
