Датчики давления ДХС 525, 56234-14

Назначение

Датчики давления ДХС 525 (далее - датчики) предназначены для измерения акустических давлений в газообразных средах.

Описание

Датчик давления состоит из измерительного преобразователя (элемента чувствительного - ЭЧ) и вторичного измерительного преобразователя (интеллектуального преобразователя - ИП), соединенных кабельной перемычкой.

Работа датчика давления основана на принципе возникновения знакопеременных зарядов на поверхностях пьезомодуля под действием акустического давления.

Переменный заряд, пропорциональный измеряемому давлению поступает на вход ЭЧ. ИП проводит обработку поступаемого с ЭЧ сигнала. Сигнал от воздействия акустического давления преобразуется в аналоговый выходной сигнал.

Датчик имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого акустического давления посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.

Датчики давления в зависимости от диапазона измерений акустических давлений изготавливаются в двух исполнениях в соответствии с таблицей 1.

Таблица 1

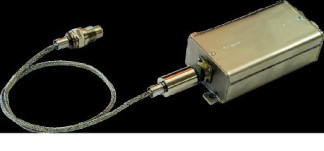

Общий вид датчика ДХС 525 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

-Ф

& ИП ДХС 525 N

Щ

е

Технические характеристики

Диапазон измерений, дБ (Па)

Пределы допускаемой основной относительной погрешности, дБ(%)

Коэффициент влияния медленноменяющегося

абсолютного давления на коэффициент преобразования

2 2

Виброэквивалент в диапазоне частот, дБ/м-с" (Па/м-с" ): от 10 до 2500 Гц, не более от 2500 до 5000 Гц, не более Масса, кг, не более:

от 85 до 130 (от 0,3 до 63,2) от 125 до 155 (от 35,56 до 1125) от минус 0,8 до 0,8 (от минус 8,8 до 9,7)

от 0,8 до 1,4

82 (0,26)

110 (6,4)

0,22

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

Датчик давления ДХС 525;

Формуляр СДАИ.406231.036ФО;

Руководство по эксплуатации СДАИ. 406231.036РЭ; Прокладка 12*15 - I ГОСТ 19752-84 - 2 шт. Методика поверки СДАИ. 406231.036МП.

Поверка

Поверка осуществляется по методике СДАИ. 406231.036МП, утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 15.11.2013 г.

Средства поверки: источник питания постоянного тока Б5-8 , (диапазон измерения (0 -50)В, погрешность ± 3%); осциллограф универсальный С1-83, (диапазон измерений 400 мкВ - 200 В, 400 нс - 20 с, погрешность ±5%); датчик акустический ЛХ-1501, (диапазон частот от 3 до 4000 Гц, чувствительность 3±1 мкВ/мкбар, погрешность ±0,5 дБ); милливольтметр В3-33, (диапазон измерений U~: 300 мкВ - 300 В, класс точности (1 - 4)); магазин ёмкости Р-5025, (диапазон измерений (0,0001 - 111,0001) мкФ, класс точности (0,1 -0,5)); магазин сопротивления измерительный Р33, (диапазон измерений (0,1 - 99999,9) Ом, класс точности 0,2/0,000006); генератор сигналов низкочастотный Г3-118, (диапазон измерений 10 Гц - 20 кГц (20 - 200) кГц, погрешность ±1,5%); вибропреобразователь АВС 034-03 (верхний предел измеряемых вибрационных ускорений 3000 м/с , погрешность ± 10 %); вибростенд УВЭ 5/10000, (диапазон частот от 5 до 10000 Гц, виброускорение от 20 до 300 м/с , коэффициент нелинейных искажений 15%, погрешность ±15 %); Измерительный усилитель типа 2607 фирмы «Бюль и Къер» (диапазон измерений от 20 до 170дБ, погрешность ±0,5 дБ при частоте от 2 Гц до 200кГц, погрешность ±0,2 дБ при частоте от 10 до 50 кГц); капсюль микрофона типа 4134 фирмы «Бюль и Къер» с предусилителем типа 2619 (частотный диапазон от 3,9 Гц до 20 кГц, диапазон измерений от 29 до 160 дБ).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.406231.036РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДХС 525

Технические условия СДАИ. 406231.036ТУ.

ГОСТ 8.038-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
