| Номер в госреестре | 56235-14 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДДВ 018 |
| Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 23.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики давления ДДВ 018 (далее - датчики) предназначены для измерения избыточного давления.
Принцип действия датчика основан на преобразовании воспринимающим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответственному изменению электрического сопротивления тензорезисторов в выходное напряжение постоянного тока мостовой измерительной цепи преобразователя измерительного первичного (ПИП), пропорциональное величине измеряемого давления, а вторичный измерительный преобразователь (ВИП) преобразует выходное напряжение ПИП в цифровой последовательный код по интерфейсу RS-485.
В зависимости от наличия или отсутствия тепловоспринимающей втулки каждый вариант исполнения имеет по две модификации каждая по 27 исполнений, отличающиеся диапазоном измерений давления и длиной кабеля в соответствии с таблицей 1.
Таблица 1
| Обозначение | Маркировка датчика | Верхний предел измерений, МПа, основной дополнительный | Длина кабеля, мм | Примеча ние |
| 1 | 2 | 3 | 4 | 5 |
| СДАИ.406233.070 | ДДВ 018 5,6/2,8 МПа | 500±100 | ||
| -01 | ДДВ 018-01 5,6/2,8 МПа | 5,6 2,8 | 1500±100 | |
| -02 | ДДВ 018-02 5,6/2,8 МПа | 2500±100 | ||
| -03 | ДДВ 018-03 5,6/2,8 МПа | 3500±150 | без тепловосприни | |
| -04 | ДДВ 018-04 8,0/4,0 МПа | 500±100 | мающей втулки | |
| -05 | ДДВ 018-05 8,0/4,0 МПа | 8,0 | 1500±100 | |
| -06 | ДДВ 018-06 8,0/4,0 МПа | 4,0 | 2500±100 | |
| -07 | ДДВ 018-07 8,0/4,0 МПа | 3500±150 | ||
| -08 | ДДВ 018-08 16,0/8,0 МПа | 500±100 | без теп-ловос-принимающей втулки | |
| -09 | ДДВ 018-09 16,0/8,0 МПа | 16,0 | 1500±100 | |
| -10 | ДДВ 018-10 16,0/8,0 МПа | 8,0 | 2500±100 | |
| -11 | ДДВ 018-11 16,0/8,0 МПа | 3500±150 |
| 1 | 2 | 3 | 4 | 5 |
| -12 | ДДВ 018-12 22,0/11,0 МПа | 500±100 | ||
| -13 | ДДВ 018-13 22,0/11,0 МПа | 22,0 11,0 | 1500±100 | |
| -14 | ДДВ 018-14 22,0/11,0 МПа | 2500±100 | ||
| -15 | ДДВ 018-15 22,0/11,0 МПа | 3500±150 | ||
| -16 | ДДВ 018-16 60,0/30,0 МПа | 500±100 | ||
| -17 | ДДВ 018-17 60,0/30,0 МПа | 60,0 | 1500±100 | без теп-ловос- |
| -18 | ДДВ 018-18 60,0/30,0 МПа | 30,0 | 2500±100 | прини мающей втулки |
| -19 | ДДВ 018-19 60,0/30,0 МПа | 3500±150 | ||
| -20 | ДДВ 018-20 90,0/45,0 МПа | 500±100 | ||
| -21 | ДДВ 018-21 90,0/45,0 МПа | 90,0 | 1500±100 | |
| -22 | ДДВ 018-22 90,0/45,0 МПа | 45,0 | 2500±100 | |
| -23 | ДДВ 018-23 90,0/45,0 МПа | 3500±150 | ||
| -24 | ДДВ 018-24 125,0/60,0 МПа | 500±100 | ||
| -25 | ДДВ 018-25 125,0/60,0 МПа | 125.0 60.0 | 1500±100 | без теп-ловос-принимающей втулки |
| -26 | ДДВ 018-26 125,0/60,0 МПа | 2500±100 | ||
| -27 | ДДВ 018-27 125,0/60,0 МПа | 3500±150 | ||
| -28 | ДДВ 018-28 5,6/2,8 МПа | 500±100 | ||
| -29 | ДДВ 018-29 5,6/2,8 МПа | 5,6 2,8 | 1500±100 | |
| -30 | ДДВ 018-30 5,6/2,8 МПа | 2500±100 | ||
| -31 | ДДВ 018-31 5,6/2,8 | 3500±150 | ||
| -32 | ДДВ 018-32 8,0/4,0 МПа | 500±100 | С тепло'- | |
| -33 | ДДВ 018-33 8,0/4,0 МПа | 8,0 | 1500±100 | воспринимающей втул -кой |
| -34 | ДДВ 018-34 8,0/4,0 МПа | 4,0 | 2500±100 | |
| -35 | ДДВ 018-35 8,0/4,0 МПа | 3500±150 |
| 1 | 2 | 3 | 4 | 5 |
| -36 | ДДВ 018-36 16,0/8,0 МПа | 500±100 | ||
| -37 | ДДВ 018-37 16,0/8,0 МПа | 16,0 8,0 | 1500±100 | |
| -38 | ДДВ 018-38 16,0/8,0 МПа | 2500±100 | ||
| -39 | ДДВ 018-39 16,0/8,0 МПа | 3500±150 | ||
| -40 | ДДВ 018-40 22,0/11,0 МПа | 500±100 | ||
| -41 | ДДВ 018-41 22,0/11,0 МПа | 22,0 | 1500±100 | С теп-ловос- |
| -42 | ДДВ 018-42 22,0/11,0 МПа | 11,0 | 2500±100 | прини мающей втулкой |
| -43 | ДДВ 018-43 22,0/11,0 МПа | 3500±150 | ||
| -44 | ДДВ 018-44 60,0/30,0 МПа | 500±100 | ||
| -45 | ДДВ 018-45 60,0/30,0 МПа | 60,0 | 1500±100 | |
| -46 | ДДВ 018-46 60,0/30,0 МПа | 30,0 | 2500±100 | |
| -47 | ДДВ 018-47 60,0/30,0 МПа | 3500±150 | ||
| -48 | ДДВ 018-48 90,0/45,0 МПа | 90.0 45.0 | 500±100 | |
| -49 | ДДВ 018-49 90,0/45,0 МПа | 1500±100 | ||
| -50 | ДДВ 018-50 90,0/45,0 МПа | 2500±100 | ||
| -51 | ДДВ 018-51 90,0/45,0 МПа | 3500±150 | С теп-ловос- | |
| -52 | ДДВ 018-52 125,0/60,0 МПа | 500±100 | прини мающей втулкой | |
| -53 | ДДВ 018-53 125,0/60,0 МПа | 125,0 | 1500±100 | |
| -54 | ДДВ 018-54 125,0/60,0 МПа | 60,0 | 2500±100 | |
| -55 | ДДВ 018-55 125,0/60,0 МПа | 3500±150 |
Конструктивно датчик ДДВ 018 состоит из чувствительного элемента, контактной колодки, гермопроходника, корпуса, накидной гайки резьбой М18х1,5-7Н для подсоединения к рабочей магистрали, вилки РСГ7ТВ для подключения к кабелю, соединяющего ПИП с ВИП. На «выходе» ВИП осуществляется подключение измерительному тракту изделия потребителя. Датчик имеет кабель, осуществляющий разъемное соединение ПИП с ВИП.
Конструкция ВИП состоит из печатных плат, закрепленных в корпусе. Через вилку РСГ7ТВ осуществляется подача на датчик напряжения питания и передача информации на вход регистрирующего устройства.

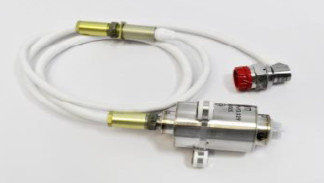

Общий вид датчик ДДВ 018 приведен на рисунке 1. Габаритно-установочные размеры приведены на рисунке 2. Схема пломбирования от несанкционированного доступа датчиков -на рисунке 3
1 - пломба I - 6х8 - АД I М ГОСТ 18677,
2 - проволока 0,5 12Х18Н10Т ГОСТ 18143.
Рисунок 3 - Схема пломбирования от несанкционированного доступа датчиков
| Диапазоны измерений давления Рном, МПа - исполнение ДДВ 018-ДДВ 018-03, ДДВ018-28-ДДВ 018-31 - исполнение ДДВ018-04-ДДВ018-07,ДДВ018-32-ДДВ018-35 - исполнение ДДВ018-08-ДДВ018-11,ДДВ018-36-ДДВ018-39 - исполнение ДДВ018-12-ДДВ018-15,ДДВ018-40-ДДВ018-43 - исполнение ДДВ018-16-ДДВ018-19ДДВ018-44-ДДВ018-47 - исполнение ДДВ018-20-ДДВ018-23,ДДВ018-48-ДДВ018-51 - исполнение ДДВ018-24-ДДВ018-27,ДДВ018-52-ДДВ018-55 | Основной | Дополнительный |
| 0-5,6 0-8,0 0-16,0 0-22,0 0-60,0 0-90,0 0-125,0 | 0-2,8 0-4,0 0-8,0 0-11,0 0-30,0 0-45,0 0-60,0 | |
| Пределы основной приведенной погрешности, % | ± 0,5 | |
| Код начального выходного сигнала датчика, единиц | 100 ± 30 | |
| Код выходного сигнала датчика при давлении, соответствующем верхнему пределу измерений, единиц | 1100 ±30 | |
| Номинальная цена единицы наименьшего разряда, МПа - исполнение ДДВ 018-ДДВ 018-03, ДДВ018-28-ДДВ 018-31 - исполнение ДДВ018-04-ДДВ018-07,ДДВ018-32-ДДВ018-35 - исполнение ДДВ018-08-ДДВ018-11,ДДВ018-36-ДДВ018-39 - исполнение ДДВ018-12-ДДВ018-15,ДДВ018-40-ДДВ018-43 - исполнение ДДВ018-16-ДДВ018-19ДДВ018-44-ДДВ018-47 - исполнение ДДВ018-20-ДДВ018-23,ДДВ018-48-ДДВ018-51 -исполнение ДДВ018-24-ДДВ018-27, ДДВ018-52-ДДВ018-55 | Основной | Дополнительный |
| 0-5,610-3 0-8,010-3 0-16,010-3 0-22,0^10-3 0-60,0-10-3 0-90,0^10-3 0-125Д10-3 | 0-2,8^10'3 0-4Д10-3 0-8Д10-3 0-11,0-10-3 0-30,0-10-3 0-45,0^10-3 0-60,0-10-3 | |
| Габаритные размеры (максимальный диаметр корпуса преобразователя измерительного первичного датчика, максимальный диаметр корпуса вторичного измерительного преобразователя датчика х длина датчика с кабельной перемычкой) | 027,7-0,21 мм , 073 х 1170 ±150 | |
| Масса, кг, не более | 0,5 | |
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
В комплект поставки входят:
- датчик давления ДДВ018;
- прокладка Вт 8.680.147;
- формуляр СДАИ.406233.070 ФО;
- руководство по эксплуатации СДАИ.406233.070 РЭ.
Поверка осуществляется в соответствии с методикой СДАИ.406233.070 МП «Датчик давления ДДВ018. Методика поверки», утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 19.11.2013 г.
Средства поверки: Источник питания постоянного тока Б5-8 (диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %), грузопоршневой манометр МП-60 (диапазон измеряемых давлений от 0 до 60 кгс/см2, класс точности 0,05), грузопоршневой манометр МП-600, (диапазон измеряемых давлений от 0 до 600 кгс/см , класс точности
0,05), грузопоршневой манометр МП-2500 (диапазон измеряемых давлений от 1 до 2500 22 кгс/см , класс точности 0,05), манометр образцовый МО-250-60 кгс/см (диапазон измеряемых
давлений от 0 до 60 кгс/см2, класс точности 0,4).
Методика измерений содержится в руководстве по эксплуатации СДАИ.406233.070 РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДДВ 018
Технические условия СДАИ.406233.070 ТУ.
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании .
| Зарегистрировано поверок | 40 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
