| Номер в госреестре | 56236-14 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДПС 024 |
| Изготовитель | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 23.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики давления ДПС 024 (далее - датчики) предназначены для измерения динамического давления жидких и газообразных сред.
Датчик давления состоит из первичного измерительного преобразователя и вторичного измерительного преобразователя, соединенных кабельной перемычкой.
Работа датчика основана на использовании прямого пьезоэффекта, заключающегося в появлении разноименных зарядов на поверхности пьезоэлемента под действием динамического давления.
Датчик вибраций имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого давления посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его аботоспособности.
Датчик давления имеет шесть диапазонов измерения динамического давления, выбираемых программированием вторичного измерительного преобразователя. Датчик работает в автоматическом режиме и не требует работ, связанных с регулировкой в процессе измерения.

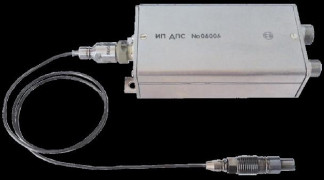

Общий вид датчика ДПС 024 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
Всего листов_4_
,4
I
PS
(1П
f
:
£
53 net
VOh1?
TXhS)
Уижи LHH2- 19/13}-Ы}
А m
/' fmm&s ту
| фк | Дни |
| &H/J Ян ^ | £ |
| от | £ |
| ш | 7 |
| <т | J |
| *й» | £ |
| >773 | J |
| -?Я? | J |
| W. | £ |
| №iff?. | г/ |
D
3 LTjri
и
бияш<Ш2 WEB 18 ГГРШЖ ТУ
.aw
| />*Ti | №нг, |
| ш>4 | Т7 |
| СВц йвсай&ч | 19 |
| От т | / |
| ТвМНК Ш | J |
| t&8 | Р |
| ,'awtга.' /Л? | 4 |
| jVwb? Я*# | S |
| ■tfff.y. | KG |
| S? |
Рисунок 2 - Г абаритно-установочные размеры датчика ДПС 024
| № диапазона | 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазоны измерений, Па | от 0,1105 до 5,6105 | от 0,1105 до 5,6105 | от 0,5105 до 28105 | от 0,5105 до 28105 | от 1105 до 56105 | от 1105 до 56105 |
| Диапазон статических давлений, Па | от 5 105 до 630 105 | от 5 105 до 630105 | от 28105 до 630105 | от 28105 до 630105 | от 224 105 до 1250105 | от 224 105 до 1250 105 |
| Диапазон температур измеряемой среды, оС | от минус 196 до 200 | от 25 до 700 | от минус 196 до 200 | от 25 до 700 | от минус 196 до 200 | от 25 до 700 |
| Пределы основной приведенной погрешности, % | ±6 | |||||
| Относительное изменение выходного сигнала от воздействия статического давления | от 0,85 до 1,15 | |||||
| Виброэквивалент, Па/мх2, не более | 25 | |||||
| Габаритные и установочные размеры, мм | 710 ± 50,06,2d11, M10x1,6g | |||||
| Масса, кг, не более: - датчика - первичного измерительного преобразователя с кабельной перемычкой | 0,22 0,04 | |||||
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
В комплект поставки входят:
Датчик давления ДПС 024;
Формуляр СДАИ.406231.037ФО;
Руководство по эксплуатации СДАИ. 406231.037РЭ;
Прокладка СДАИ.754152.213 (3 шт.);
Поверка осуществляется по методике СДАИ. 406231.037МП, утвержденной руководителем ГЦИ СИ ОАО "НИИФИ" 19.11.2013 г.
Средства поверки: Индикатор часового типа ИЧ-10, (диапазон измерения (0 - 10) мм, погрешность ±0,01 мм); штангенциркуль ЩЦ-II (диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм); источник питания постоянного тока Б5-8, (диапазон измерений (0-5)В, погрешность ±3%); манометр грузопоршневой МП-2500, (диапазон измерений (5 - 250) МПа, класс точности 0,05.); милливольтметр В3-33, (диапазон измерений U~: 300 мкВ - 300 В, класс точности (1 - 4).); осциллограф универсальный С1-83, (диапазон измерений 400 мкВ - 200 В 400 нс - 20 с, погрешность ±5%); контрольный датчик ЛХ 619 (диапазон изменения амплитуд переменного давления от 5 • 105 до 56 105 Па, диапазон статических давлений от 10^105 до 630^105 Па, погрешность 3 %); контрольный датчик Вт 1301 (диапазон изменения амплитуд переменного давления от 5 • 105 до 80 105 Па, диапазон статических давлений от 110^ 105 до 1250^ 105 Па, погрешность 3 %); манометр СВ (диапазон измерений (0-2500) МПа, класс точности 1)
Методика измерений содержится в руководстве по эксплуатации СДАИ. 406231.037РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления ДПС 024.
Технические условия СДАИ. 406231.037ТУ.
ГОСТ 8.501-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений периодического давления в диапазоне от 1 до 250 МПа при частотах до 10 кГц
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 116 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
