| Номер в госреестре | 56240-14 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PSD-30 |
| Изготовитель | "WIKA Alexander Wiegand GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи давления измерительные PSD-30 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений абсолютного давления в аналоговый выходной сигнал в процессе управления вакуумным насосом на ОАО «Мосэнерго» филиал ТЭЦ-16.
Под воздействием измеряемого давления происходит изменение положения измерительной мембраны и соответствующего выходного электрического сигнала первичного преобразователя. В дальнейшем этот сигнал усиливается и преобразуется в нормированный выходной сигнал, пропорциональный давлению.
Преобразователь оснащен 14-сегметным светодиодным дисплеем и снабжен управляющими контактами.
Фото внешнего вида преобразователя представлено на рисунке 1.
чг

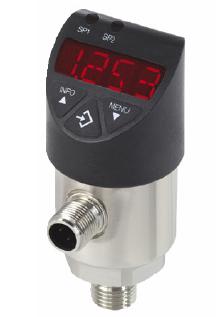

Рис. 1. Внешний вид преобразователя давления измерительного PSD-30.
| Диапазон измерений, бар (кПа) | от 0 до 1,6 (от 0 до 160) |
| Пределы основной допускаемой приведенной погрешности, % | ± 1 |
| Выходной сигнал | от 4 до 20 (мА) от 0 до 10 (В) |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Параметры электропитания: - напряжение постоянного тока, В | от 15 до 36 |
| Диапазон рабочих температур, °С | от минус 20 до плюс 80 |
| Относительная влажность воздуха, % | до 90 |
| Габаритные размеры (длина х диаметр), мм, не более | 92 х 38 |
| Масса, кг, не более | 0,2 |
Знак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.
Преобразователи давления измерительные PSD-30
зав. №№ 1102ZQLK, 1102ZQLL
Паспорт
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр цифровой МТ 120, пределы измерений от -10.. .10 до -80.. .3000 кПа, пределы допускаемой основной погрешности ± (0,01% от тек. знач. + 0,01% от в.п.и);
- мера электрического сопротивления Р3030, 100 Ом;
- вольтметр цифровой G-1202;
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления измерительные PSD-30.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным PSD-30
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация WIKA Alexander Wiegand GmbH & Co. KG, Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
