Дозаторы весовые автоматические дискретного действия VNG20 E3/PMS, 56244-14

Назначение

Дозаторы весовые автоматические дискретного действия VNG20 E3/PMS (далее - дозаторы) предназначены для автоматического дозирования элементарной гранулированной серы СТО 05766480-008-2011 в мешки.

Описание

Принцип действия дозаторов основан на преобразовании действующей на дозаторы силы, создаваемой дозируемым материалом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в аналоговоцифровой преобразователь, который находится рядом с весоизмерительным датчиком. Преобразованный сигнал обрабатывается устройством управления, который отображает результаты дозирования на дисплее.

Конструктивно дозаторы состоят из питателя, накопительного бункера, весоизмерительного устройства, разгрузочной воронки, контроллера, устройства управления. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики, грузопередающие устройства.

Грузоприемное устройство представляет собой бункер. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы дозаторов при деформации грузоприемного устройства, вызванной изменением температуры и (или) объектом взвешивания.

В дозаторах устанавливаются датчики весоизмерительные Z6FC3 фирмы ««Hottinger Baldwin Messtechnik GmbH» Германия.

Питатель предназначен для наполнения накопительного бункера материалом.

Накопительные бункеры предназначены для накопления материала, поступающего от питателя, и передачи материала в грузоприемное устройство.

Грузоприемное устройство предназначено для определения массы материала, поступающего из накопительного бункера.

Разгрузочная воронка предназначена для выгрузки материала.

Контроллер SIWAREX FTA фирмы «SIEMENS» предназначен для аналоговоцифрового преобразования аналогового сигнала от весоизмерительных датчиков.

Устройство управления SIMATIC ОР270 фирмы «SIEMENS» предназначено для управления дозатором.

\

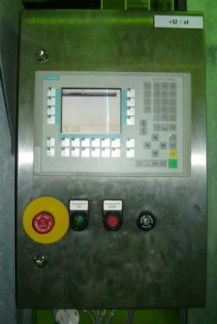

Рисунок 1 Внешний вид дозаторов весовых автоматических дискретного действия VNG20 E3/PMS, установленных в ООО «КИНЕФ», Россия, Ленинградская обл., г. Кириши, ш. Энтузиастов, 1

Маркировка дозаторов производится на разрушаемой при удалении фирменной наклейке, закрепленной на корпусе устройства управления SIMATIC OP270.

На фирменную наклейку наносится следующая маркировка:

-    полное наименование изготовителя;

-    обозначение дозаторов;

-    заводской номер дозаторов;

-    обозначение материала, подлежащего взвешиванию;

-    напряжение питания;

-    частота питания;

-    предельные значения температуры;

-    номинальная масса дозы;

-    максимальная производительность;

-    действительная цена деления (d);

-    знак утверждения типа;

-    год производства дозаторов.

Программное обеспечение

В дозаторах используется встроенное в устройство управления SIMATIC ОР270 программные обеспечение. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификация программы: номер версии программного обеспечения отображается на дисплее устройства управления SIMATIC ОР270 по запросу пользователя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Обозначение дозаторов, номинальная масса дозы, действительная цена деления (d), максимальная производительность, число бункеров, максимально допускаемое отклонение массы каждой дозы от среднего значения (MPD), максимально допускаемая погрешность заданного значения дозы (MPSE) для дозаторов приведены в таблице 2

Таблица 2

Примечание: * среднее значение массы всех доз определяется при 20 дозах.

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем, не более...........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более...............20 % от Max

Условия эксплуатации дозаторов:

-    предельные значения температуры, °С, (Tmin, Tmax)..........................................+5, + 40

-    относительная влажность при температуре 35 °С, не более %......................................95

Обозначение дозаторов, число весоизмерительных датчиков, габаритные размеры и

масса дозаторов приведены в таблице 3

Таблица 3

Габаритные размеры устройства управления SIMATIC 0Р270 (длина, ширина, высота),

мм, не более.............................................................................................310, 200, 55

Масса устройства управления SIMATIC 0Р270, кг, не более..................................3

Параметры электропитания дозаторов:

-    напряжение питания, В............................................................от 207 до 253

-    частота, Гц......................................................................................50 ±2

Потребляемая мощность, кВт, не более.............................................................1,8

Вероятность безотказной работы за 2000 ч.......................................................0,95

Средний срок службы, лет...........................................................................20

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении фирменную наклейку, закрепленную на корпусе устройства управления SIMATIC OP270, фотохимическим способом.

Комплектность

В комплект поставки входят:

1.    Дозаторы весовые автоматические дискретного действия VNG20 E3/PMS

2.    Руководство по эксплуатации.

3.    Методика поверки МП 2301-262-2013

Поверка

осуществляется по методике поверки МП 2301-262-2013 «Дозаторы весовые автоматические дискретного действия VNG20 E3/PMS. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 23.09.2013 г.

Основные средства поверки: весы неавтоматического действия с пределами допускаемой погрешности при номинальной нагрузке 25 кг не более ±40 г.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Дозаторы весовые автоматические дискретного действия VNG20 E3/PMS. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к дозаторам весовым автоматическим дискретного действия VNG20 E3/PMS

1.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

2.    Техническая документация изготовителя.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
