Анемометры ультразвуковые Ventus-UMB, 56245-14

Назначение

Анемометры ультразвуковые Ventus-UMB (далее - Ventus-UMB) предназначены для измерений скорости и направлений воздушного потока (ветра) в приземном слое атмосферы и передачи результатов измерений по цифровым или аналоговым каналам связи на внешние устройства отображения информации или системы сбора метеорологических данных.

Описание

Принцип измерений основан на вычислении времени распространения ультразвуковых импульсов в воздухе.

Анемометры ультразвуковые Ventus-UMB состоят из двух пар ультразвуковых приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующем импульсы, и приёмником, принимающем импульсы. Определение времени прохождения ультразвукового импульса между двумя головками одной пары происходит в обоих направлениях.

При отсутствии ветра значения временных интервалов будут одинаковыми. Если скорость ветра отлична от нуля, то в каждой паре головок одно из измеренных значений времени прохождения будет отличаться от другого вследствие влияния ветра на распространение ультразвуковых импульсов в воздухе. При попутном ветре время прохождения будет меньше, чем при обратном. Сравнение значений временных интервалов позволяет определить скорость и направление ветра.

После измерения метеорологические параметры (скорость и направление воздушного потока (ветра) преобразовываются в цифровой код процессором и передаются по линии связи в систему сбора и обработки информации. В системе сбора и обработки информации метеорологические параметры обрабатываются, регистрируются, архивируются и формируются метеорологические сообщения для передачи их в линию связи.

Цифровые коды с информацией о скорости и направлении воздушного потока ветра обрабатываются и преобразуются при помощи модуля преобразователей измерительных, состоящего из процессоров, имеющих интерфейсные выходы цифровой и аналоговый для подсоединения к компьютеру.

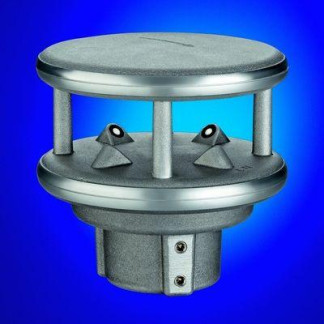

Внешний вид Ventus-UMB показан на рисунке 1.

Программное обеспечение

Ventus-UMB имеют встроенное программное обеспечение (далее - ПО), которое обеспечивает расчет скорости и направления воздушного потока (ветра), обработку и передачу данных на индикаторные устройства или системы сбора метеорологических данных.

Встроенное программное обеспечение Ventus-UMB обеспечивает расчет скорости и направлений воздушного потока (ветра), обработку и передачу данных на индикаторные устройства или системы сбора метеорологических данных.

Идентификационные данные ПО Ventus-UMB приведены в таблице 1.

Таблица 1

Примечание: xx - диапазон значений от 0 до 99. Данные цифры в номере версии означают изменения в ПО, не затрагивающие метрологически значимой части ПО Ventus-UMB;

* - для версии ПО V20; **- для версии ПО V1.9.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - А.

Технические характеристики

Основные метрологические и технические характеристики анемометров ультразвуковых Ventus-UMB представлены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на корпус анемометра ультразвукового Ventus-UMB в виде наклейки и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки анемометров ультразвуковых Ventus-UMB входят:

Таблица 3

Поверка

осуществляется по МП 2550-0224-2013 «Анемометры ультразвуковые Ventus-UMB. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 25.09.2013 г.

Основные средства поверки:

-    ГСЭ единицы скорости воздушного потока ГЭТ 150-2012, диапазон воспроизводимых скоростей от 0,1 до 100 м/с, СКО=0,1 %, НСП=0,12 %;

-    поворотное устройство (круговой лимб) с погрешностью не более ± 1°.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации на «Анемометры ультразвуковые Ventus-UMB».

Нормативные и технические документы, устанавливающие требования к анемометрам ультразвуковым Ventus-UMB

1    ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока»;

2    Приказ Минприроды № 424 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;

3    Приказ Минприроды России N 425 от 07.12.2012 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений";

4    Техническая документация фирмы «Lufft Mess- und Regeltechnik GmbH», Германия.

Лист № 4 Всего листов 4

Рекомендации к применению

-    осуществление деятельности в области гидрометеорологии;

-    осуществление деятельности в области охраны окружающей среды;

-    осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
