| Номер в госреестре | 56257-14 |
| Наименование СИ | Дозаторы |
| Обозначение типа СИ | VITLAB® мод. genius, simplex, simplex fix, ТА, piccolo |
| Изготовитель | "VITLAB GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Дозаторы VITLAB® модификаций genius, simplex, simplex fix, ТА, piccolo Назначение средства измерений
Дозаторы VITLAB® модификаций genius, simplex, simplex fix, ТА, piccolo (далее- дозаторы) фирмы VITLAB GmbН (Германия) предназначены для измерения объема дозируемых жидкостей.
Дозаторы - устройства с варьируемым (genius, simplex, ТА) или фиксированным объемом (simplex fix, piccolo), предназначенные для дозирования жидкостей из бутылей. Дозаторы снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины и погружной заборной телескопической трубкой, позволяющей регулировать глубину погружения.
Дозаторы используются при дозировании органических и неорганических веществ жидкостей с кинематической вязкостью не более 0,5 10-3 м2^ , плотностью до 2,2 г/см3 (genius, simplex, simplex fix, piccolo), до 3,8 г/см (ТА) и с давлением насыщенных паров не более 385 мм рт. ст. (genius, simplex, simplex fix, piccolo) и 460 мм рт. ст. (ТА).
Дозаторы genius, simplex, simplex fix, ТА, piccolo отличаются материалом рабочих частей и способом дозирования.
Материалы (боросиликатное стекло, фторопласты), используемые при изготовлении рабочих частей дозаторов genius, simplex, simplex fix, piccolo, позволяют дозировать растворы солей, кислот, щелочей и органических растворителей.
Дозаторы ТА специально разработаны для дозирования высококонцентрированных и высокочистых кислот и щелочей, а также пероксида водорода, брома и плавиковой кислоты.
Принцип действия дозаторов genius, simplex, simplex fix, ТА основан на создании в цилиндрической камере, расположенной в корпусе аппарата, попеременно вакуума и избыточного давления. В результате чего, дозируемая жидкость всасывается в устройство или сливается из него. Вакуум и избыточное давление создаются при перемещении в цилиндре герметично уплотненного поршня. Объем дозы дозаторов определяется диаметром поршня и величиной его перемещения, которая регулируется изменением положения головки поршня. Установка объема дозы для дозаторов с варьируемым объемом (genius, simplex, ТА) и ее фиксация осуществляется ползунком, перемещающимся по шкале дозатора.
Принцип действия дозаторов piccolo основан на создании в погружной заборной телескопической трубке разрежения или избыточного давления, в результате чего в трубку всасывается или сливается дозируемая жидкость. Разрежение или избыточное давление создается за счет перемещения поршня в корпусе дозатора путем нажатия кнопки или возвращением ее в исходное положение.
Дозаторы с фиксированным объемом simplex fix, piccolo1 имеют один объем дозирования, piccolo2 -два объема дозирования.
Дозаторы genius и ТА снабжены рециркуляционным клапаном, позволяющим возвратить дозируемую жидкость обратно в бутыль.
Дозаторы (genius, simplex и simplex fix) в собранном виде выдерживают автоклавирование при 121°С и давлении пара 0,2 МПа.

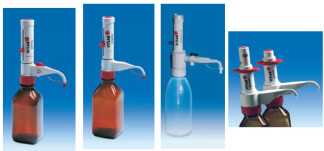

Дозатор VITLAB genius
Дозаторы VITLAB simplex и simplex fix
VITLAB® ТА Рисунок 1 - Общий вид дозаторов
| Наименование исполнения дозатора | Диапазон объемов (объем) дозирования, мл | Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % | Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % | Дискретность установки объемов, мл |
| genius | 0,25-2,5 | ± 0,6 | 0,1 | 0,05 |
| 0,5-5 | ± 0,5 | 0,1 | 0,1 | |
| 1-10 | ± 0,5 | 0,1 | 0,2 | |
| 2,5-25 | ± 0,5 | 0,1 | 0,5 | |
| 5-50 | ± 0,5 | 0,1 | 1 | |
| 10-100 | ± 0,5 | 0,1 | 2 | |
| simplex | 0,25-2,5 | ± 0,6 | 0,1 | 0,05 |
| 0,5-5 | ± 0,5 | 0,1 | 0,1 | |
| 1-10 | ± 0,5 | 0,1 | 0,2 | |
| 2,5-25 | ± 0,5 | 0,1 | 0,5 | |
| 5-50 | ± 0,5 | 0,1 | 1 | |
| 10-100 | ± 0,5 | 0,1 | 2 | |
| simplex fix | 1 | ± 0,6 | 0,1 | - |
| 5 | ± 0,5 | 0,1 | - | |
| 10 | ± 0,5 | 0,1 | - | |
| ТА | 1-10 | ± 0,5 | 0,1 | 0,2 |
| piccolol | 0,1 | ±3,0 | 0,4 | - |
| 0,2 | ±2,5 | 0.4 | - | |
| 0,25 | ±2,0 | 0,4 | - | |
| 0,5 | ±1,5 | 0,3 | - | |
| 1 | ±1,0 | 0,2 | - | |
| piccolo2 | 0,1/0,25 | ±2,0 | 0,4 | - |
| 0,5/1 | ±1,0 | 0,2 | - | |
| 1/2 | ±1,0 | 0,2 | - | |
| Максимальные габаритные размеры дозаторов (без трубки), (длина без заборной трубки х толщина х ширина с носиком), не более, мм | ||||
| genius | 200х50х130 | |||
| simplex | 200х50х130 | |||
| ТА | 200х50х130 | |||
| piccolo | 120х35х100 | |||
| Масса дозаторов, не более, г: | ||||
| genius | 150 | |||
| simplex | 150 | |||
| ТА | 150 | |||
| piccolo | 80 | |||
| Условия эксплуатации: - диапазон рабочих температур, °С | от +15 до +40 | |||
| - относительная влажность, % при 25 °С | от 10 до 90 | |||
| - атмосферное давление, кПа | от 84 до 106 | |||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят технические средства и эксплуатационная документация, указанные в таблице 2.
Таблица 2 - Комплект поставки дозатора
| Наименование | Количество |
| Дозатор | 1 шт. |
| Резьбовые адаптеры | 3 шт. |
| Трубка телескопическая | 1 шт. |
| Ключ рабочий | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
| Примечание - Дополнительная комплектация осуществляется по требованию | |
®
Поверка осуществляется по документу МП 56257-14 "Дозаторы VITLAB модификаций genius, simplex, simplex fix, ТА, piccolo фирмы VITLAB GmbH Германия. Методика поверки", утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области», 12.08. 2013 г.
Основное поверочное оборудование:
Весы лабораторные I.. .III класса точности по ГОСТ Р 53228-2008.
Термометр до +50 °С с ц.д. 0,1 °С.
Вода дистиллированная по ГОСТ 6709-72.
Барометр с диапазоном измерений от 80 до 160 кПа с погрешностью не более ±200 Па.
Дозаторы VITLAB® модификаций genius, simplex, simplex fix, ТА, piccolo. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования дозаторам VITLAB® модификаций genius, simplex, simplex fix, ТА, piccolo
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
Техническая документация фирмы VITLAB GmbH
Осуществление деятельности вне сферы государственного регулирования.
