Расходомеры-пробоотборники трития и углерода-14 TASC-HTO-HT-C14, 56259-14

Назначение

Расходомеры-пробоотборники трития и углерода-14 TASC-HTO-HT-C14 (далее -расходомеры-пробоотборники) предназначены для отбора проб находящегося в воздухе трития Н-3 и углерода C-14, и контроля расхода прокачанного воздуха при отборе проб.

Описание

Принцип работы расходомеров-пробоотборников основан на захвате радиоактивного материала во флаконах, содержащих абсорбирующие материалы. В процессе пробоотбора расходомеры-пробоотборники осуществляют контроль скорости прокачки и расхода прокаченного газа.

Отбираемая проба воздуха, содержащая тритий в водной и газообразной форме, а также углерод-14 поступает на входной штуцер центрального блока, проходит через НЕРА фильтр и первые 3 пластиковые виалы, объёмом 20 мл (для обеспечения полного сбора, каждая основная виала дополнятся второй и третьей, чтобы полностью осуществить отбор вещества, пропущенного в предыдущем объёме).

Виалы заполняются чистой водой (они могут быть заполнены также гликолем или влагопоглощающей средой, такой как Drierite ™ или молекулярным фильтром).

В первых трёх 20 мл виалах собирается тритий в водной форм. Затем проба воздуха проходит через термический окислитель, где весь элементарный тритий и углеродные фракции в пробах окисляются. Окисленный тритий в водной форме собирается в следующие три 20 мл виалы.

Расходомеры-пробоотборники состоят из центрального блока и панели отбора проб углерода-14. Центральный блок и панель отбора проб углерода-14 соединены шлангами воздуховодов.

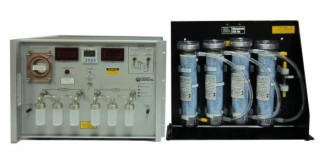

На передней панели центрального блока находится набор из 6 виал для отбора проб трития, индикатор расхода, индикатор температуры, таймер, переключатели управления, индикатор низкого потока, входные/выходные штуцеры.

Тритий, во всех формах собирается в воду или гликоль, которыми наполняются 20 мл виалы. Виалы для отбора проб разделяются на 2 группы по 3 виалы для каждой формы трития находящегося в воздухе (3 для водной формы НТО и 3 для газообразной формы НТ).

На панели для отбора проб углерода-14 расположены 4 флакона, содержащие осушитель Drierite ™ и «Ascarite» картридж.

Углерод-14 отбирается после прохождения через 4 флакона, содержащие осушитель Drierite ™ и далее через «Ascarite» картридж (специально разработанную смесь гидроксида натрия на инертном носителе кремнезема, обеспечивающую площадь поверхности, необходимую для быстрого и полного поглощения углекислого газа, при контакте с которой углекислый газ превращается в натрия карбонат).

Через шланги воздуховода проба поступает на панель пробоотбора углерод-14 и проходит через 4 колонки, содержащие осушитель Drierite ™ и далее через «Ascarite» картридж, в котором углекислый газ превращается в натрия (калия) карбонат.

После прохождения через панель отбора пробы углерода-14 поток через шланги воздуховодов вновь возвращается на центральный блок.

На рисунке 2 приведены схема пломбирования и обозначение мест для нанесения пломб в целях предотвращения несанкционированной настройки и вмешательства.

Технические характеристики

Рабочая среда

воздух

100

356 х 483 х 310 13

133 х 483 х 413 9

Рабочий расход воздуха, см /мин

Габаритные размеры центрального блока (длина х ширина х высота) мм, не более:

Масса центрального блока, кг, не более

Габаритные размеры пробоотборной панели для С-14 (длина х ширина х высота) мм, не более:

Масса пробоотборной панели для С-14, кг, не более

Пределы допускаемой относительной погрешности расходомера-па при воспроизведении расхода  воздуха 100 см /мин, не оолее, %

Пределы допускаемой относительной погрешности расходомера-пробоотборника при индикации объемного расхода воздуха 100 см /мин, не Оолее, %

± 4

± 20

99

100

от плюс 5 до плюс 50 80

от 84 до 106,7 УХЛ 4

01

4

III

50 ± 1 20000 15

Эффективность отбора проб при использовании каскадных проОоотОорных колб и картриджей составляет, %:

-    для оксида трития;

-    для углерода-14 Условия эксплуатации:

-температура окружающей среды, ° С -относительная влажность при 35 °С, не более %

-атмосферное давление, кПа Климатическое исполнение по ГОСТ 15150 Класс защиты по ГОСТ 12.2.007.0

Класс безопасности по НП-001-97 (ОПБ-88/97)

Категория сейсмостойкости по НП-031-01 Частота источника переменного тока 220 В, Гц Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на специальную табличку, расположенную на лицевой панели расходомера-пробоотборника, фотоспособом; в центре титульного листа руководства по эксплуатации расходомеров-пробоотборников типографским способом.

Комплектность

Расходомер-пробоотборник трития и углерода-14 TASC-HTO-HT-C14 - 1 шт.

Руководство по эксплуатации - 1 экз.;

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0082-13-2013 «Инструкция. ГСИ. Расходомеры-пробоотборники трития и углерода-14 TASC-HTO-HT-C14. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» «16» сентября 2013 г.

В перечень основного поверочного оборудования входят:

-    счетчик газа барабанный модели W-NK, диапазон измерений от 0,004 до 0,8 м /ч, пределы допускаемой относительной погрешности ± 1 %;

-    секундомер электронный с таймерным выходом СТЦ-2М, пределы допускаемой относительной погрешности установки действительного значения частоты генератора

3 10-6 %.

-    термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498;

-    барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

-    психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам-пробоотборникам

1.    ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

2.    Техническая документация фирмы Overhoff Technology Corporation.

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны труда.
