Государственный реестр средств измерений

Газоанализаторы портативные Сигма-Ex, 56260-14

56260-14
Газоанализаторы портативные Сигма-Ex предназначены для измерения объёмной доли метана, пропана, диоксида углерода, кислорода, водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора, аммиака, метана, суммы предельных углеводородов (ЕСпН2п+2) на уровне предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 56260-14
Наименование СИ Газоанализаторы портативные
Обозначение типа СИ Сигма-Ex
Изготовитель Акционерное общество «Метеоспецприбор» (АО «Метеоспецприбор»), г. Санкт-Петербург
Год регистрации 2014
Срок свидетельства 07.12.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Газоанализаторы портативные Сигма-Ex Назначение средства измерений

Газоанализаторы портативные Сигма-Ex предназначены для измерения объёмной доли метана, пропана, диоксида углерода, кислорода, водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора, аммиака, метана, суммы предельных углеводородов (ЕСпН2п+2) на уровне предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны.

Описание

Газоанализаторы портативные Сигма-Ex (далее - газоанализаторы) представляют собой автоматические многоканальные приборы непрерывного действия.

Конструктивно газоанализатор выполнен одноблочным в корпусе из полимерного композитного материала. Внутри корпуса размещены плата управления, компрессор, датчики и аккумуляторный блок. Предусмотрена возможность установки двух оптических (каналы № 1 и № 2) и одного электрохимического датчиков (канал № 3).

Газоанализатор имеет функцию световой (красный светодиод) и звуковой сигнализации

о превышении установленных значений.

Питание газоанализаторов осуществляется от аккумуляторной батареи напряжением

3,6 В (типа 3xVH AA-1700 или аналогичной). Заряд аккумуляторной батареи осуществляется от адаптера питания КБРЕ.436231.002 (вне взрывоопасных зон помещений). В конструкции газоанализаторов предусмотрен контроль состояния аккумуляторов с индикацией их разряда.

Отбор измеряемой пробы осуществляется с помощью встроенного компрессора или ручного заборного устройства.

Принцип действия газоанализаторов:

-    оптический, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду - по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и суммы предельных углеводородов (ЕСпН2п+2);

-    электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента - по измерительным каналам объемной доли кислорода и водорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлора и аммиака.

Перечень модификаций газоанализаторов в зависимости от количества и набора датчиков приведен в таблице 1.

Обозначение модификации газоанализатора имеет вид Сигма-Ex-XXX, где ХХХ - порядковый номер модификации из таблицы 1.

Оптические каналы

Электрохимический канал

1

2

-

О2

Н2

СО

H2S

H2S-P

NO2

SO2

SO2-P

Cl2

NH3

СН4 (ПДК)

СН4

1

14

27

40

53

66

79

92

105

118

131

СН4 (ПДК)

С3Н8

2

15

28

41

54

67

80

93

106

119

132

СН4 (ПДК)

СО2

3

16

29

42

55

68

81

94

107

120

133

СН4

С3Н8

4

17

30

43

56

69

82

95

108

121

134

О

4

4^

СО2

5

18

31

44

57

70

83

96

109

122

135

С3Н8

СО2

6

19

32

45

58

71

84

97

110

123

136

СН4 (ПДК)

-

7

20

33

46

59

72

85

98

111

124

137

о

4

4^

-

8

21

34

47

60

73

86

99

112

125

138

С3Н8

-

9

22

35

48

61

74

87

100

113

126

139

CO2

-

10

23

36

49

62

75

88

101

114

127

140

^nHn+2 (n = 2 - 10)

СН4

11

24

37

50

63

76

89

102

115

128

141

^nHn+2 (n = 2 - 10)

4 К) К Й ° &

12

25

38

51

64

77

90

103

116

129

142

ЕСпН^2п+2 (n = 2 - 10)

-

13

26

39

52

65

78

91

104

117

130

143

Примечания:

1)    ЕСпН2п+2 - датчик измерительного канала массовой концентрации суммы предельных углеводородов (C2-C10) в воздухе рабочей зоны;

2)    CH4 (ПДК) - датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны.

3)    Символ Р после химической формулы определяемого компонента в обозначениях H2S-P и SO2-P - указывает на расширенный диапазон измерения массовой концентраций сероводорода (H2S) и диоксида серы (SO2).

Газоанализаторы выполнены во взрывозащищённом исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р МЭК 60079-11 и имеют маркировку взрывозащиты 1ExibIIBT4 X по ГОСТ Р МЭК 60079-0.

Вид климатического исполнения газоанализаторов УХЛ 3.1 ГОСТ 15150-69. По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 ГОСТ Р 52931-2008.

По защищённости от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP65 по ГОСТ 14254-96.

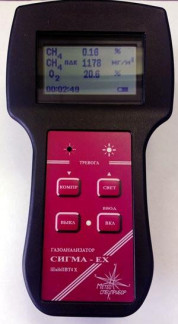

Внешний вид газоанализаторов приведен на рисунке 1. Схема пломбировки корпуса газоанализатора для ограничения несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие функции:

-    прием, обработка и отображение измерительной информации от первичных измерительных преобразователей (датчиков);

-    сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

-    настройка нулевых показаний и чувствительности;

-    хранение измеренных данных;

-    автоматическая диагностика состояния газоанализатора, в том числе контроль уровня заряда аккумулятора, исправность первичных измерительных преобразователей (датчиков).

Встроенное ПО реализует следующие расчетные алгоритмы:

-    расчет результатов измерений содержания определяемых компонентов на основании сигналов от первичных измерительных преобразователей (датчиков);

-    сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на экран номера версии.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Исполняемый код для газоанализатора Сигма-Ех

Sigma_met_ pdk 02.hex

1.01

6A207F64562C1C03CBE

33495A29CF43B

md5

Примечания:

-    номер версии ПО должен быть не ниже указанного в таблице;

-    значение контрольной суммы указано только для файла ПО версии, указанной в таблице.

Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 3.

Таблица 3

Определяемый компонент и маркировка датчика

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной

относительной,%

Оптические датчики

метан СН4

от 0 до 4,4 % (об. д.)

± (0,1+0,04Свх) % (об. д.)

-

пропан С3Н8

от 0 до 1,7 % (об. д.)

± (0,05+0,04Свх) % (об. д.)

-

Определяемый компо

Пределы допускаемой основной погрешности

нент и маркировка датчика

Диапазон измерений

абсолютной

относительной,%

Оптические датчики

диоксид углерода СО2

от 0 до 5,0 % (об.д.)

± (0,02+0,08Свх) % (об. д.)

-

метан СН4 (ПДК)

от 0 до 7000 мг/м1

± (70+0,05Свх) мг/м3

-

SCnH2n+2 (n = 2 - 10)

от 0 до 300 мг/м3

± 75 мг/м3

-

св. 300 до 3000 мг/м3

-

± 25%

Электрохимические датчики

кислород O2

от 0 до 30 % (об. д.)

± (0,2+0,04Свх) % (об. д.)

-

водород Н2

от 0 до 4,0 % (об.д.)

±(0,1+0,0 5Свх) % (об.д.)

-

оксид углерода СО

от 0 до 20 мг/м3 св. 20 до 120 мг/м3

± 5 мг/м3

± 25

сероводород H2S

от 0 до 10 мг/м3 св. 10 до 45 мг/м

± 2,5 мг/м3

± 25

сероводород

H2S-P

от 0 до 10 мг/м3 св. 10 до 500 мг/м

± 2,5 мг/м3

± 25

диоксид азота NO2

от 0 до 2 мг/м3 св. 2 до 20 мг/м3

± 0,5 мг/м3

± 25

диоксид серы SO2

от 0 до 10 мг/м3

± 2,5 мг/м3

-

св. 10 до 50 мг/м3

-

± 25

диоксид серы

от 0 до 10 мг/м3

± 2,5 мг/м3

-

SO2-P

св. 10 до 200 мг/м3

-

± 25

хлор Cl2

от 0 до 1 мг/м3

± 0,25 мг/м3

-

св. 1 до 15 мг/м3

-

± 25

аммиак NH3

от 0 до 20 мг/м3

± 5 мг/м3

-

св. 20 до 70 мг/м3

-

± 25

Примечания:

1) Свх - содержание определяемого компонента на входе газоанализатора, объёмная до

ля, %, или массовая концентрация, мг/м3;

2) ICnH2n+2 - сумма предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H16), октан (C8H18), нонан (C9H20), декан (C10H22);

3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу ECnH2n+2 по поверочному компоненту - пропану (C3H8) равны ± (30 + 0,1 -СВХ), мг/м3.

Лист № 6 Всего листов 7

- для остальных каналов    3

8)    Номинальное значение напряжение питания постоянного тока (от аккумуляторной батареи), В    3,6

9)    Потребляемая мощность, В А, не более    0,9

10)    Время непрерывной работы газоанализатора без подзарядки аккумулятора, ч, не ме

нее:

-    при работе с ручным пробозаборным устройством    20

-    при использовании встроенного компрессора не чаще одного раза в минуту    15

11)    Габаритные размеры газоанализатора, мм, не более

-    длина    80

-    ширина    106

-    высота    195

12)    Масса газоанализатора, кг, не более    0,5

13)    Средняя наработка на отказ, ч,    10 000

14)    Средний полный срок службы, лет    10

Рабочие условия эксплуатации

-    диапазон температуры окружающей среды, °С:

-    для газоанализаторов с оптическими датчиками

на СН4, СН4 (ПДК), С3Н8, ХСпН2п+2    от минус 20 до 65

-    для газоанализаторов с оптическими датчиками на CO2    от минус 20 до 40

-    для газоанализаторов с электрохимическими датчиками на О2,

^S,

^S-Р*, NO2, СО, SО2, SО2-Р, Cl2, Н2    от минус 20 до 50

-    для газоанализаторов с электрохимическими датчиками на NH3    от минус 20 до 30

-    относительная влажность при температуре 35°С, %    до 95

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится:

-    способом печати под плёнкой на табличку, расположенную на корпусе газоанализатора;

-    типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки газоанализаторов входит:

а)    газоанализатор портативный Сигма-Ех-ХХХ, где ХХХ - номер модификации в соответствии с таблицей 1;

б)    руководство по эксплуатации КБРЕ.413311.001 РЭ;

в)    методика поверки МП-242-1635-2013;

г)    комплект принадлежностей;

д)    адаптер питания КБРЕ.436231.002.

Поверка

осуществляется по документу МП-242-1635-2013 "Газоанализаторы портативные Сигма-Ех. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 25 сентября 2013 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исполнение ГГС-Т, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с источником микропотока хлора ИМ09 - М - А2;

-    стандартные образцы состава газовые смеси метан - азот (9748-2011, 9750-2011), пропан - азот (9142-2008), пропан - воздух (9218-2008), диоксид углерода - воздух (3794-87, 379587), кислород - азот (3728-87), водород - азот (3915-87), оксид углерода - воздух (3842-87, 3844-87, 3847-87), сероводород - азот (8368-2003, 8369-2003, 9170-2008), диоксид азота - азот

Лист № 7 Всего листов 7

(8370-2003), диоксид серы - азот (8372-2003, 8373-2003), аммиак - азот (9160-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

Сведения о методах измерений

приведены в документе КБРЕ.413311.001 РЭ «Газоанализаторы портативные Сигма-Ех. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным Сигма-Ex

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

3    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

4    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6    КБРЕ.413311.001 ТУ Газоанализаторы портативные Сигма-Ex. Технические условия.

Рекомендации к применению

при выполнении работ по:

-    обеспечению безопасных условий и охраны труда;

-    осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта

Зарегистрировано поверок 1644
Поверителей 42
Актуальность данных 22.11.2024
Поверители
ФБУ «Тест-С.-Петербург»
717 поверок
ООО ИК "Сибинтек"
209 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
199 поверок
ООО "Метрологическая лаборатория"
91 поверка
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
47 поверок
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
42 поверки
ООО "Центр метрологического сопровождения" (ЦМС)
41 поверка
ООО "Газпром добыча Уренгой"
33 поверки
ФБУ "Тюменский ЦСМ"
33 поверки
ООО "Промэкоприбор"
22 поверки
ООО «МетрЛифтСервис»
19 поверок
Татарстанский ЦСМ
17 поверок
ФБУ «КУЗБАССКИЙ ЦСМ»
17 поверок
ФБУ "Красноярский ЦСМ"
16 поверок
ФБУ "ТОМСКИЙ ЦСМ"
15 поверок
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
14 поверок
ФБУ "Иркутский ЦСМ"
13 поверок
ФБУ "ХАБАРОВСКИЙ ЦСМ"
11 поверок
ООО "ИНЭКС СЕРТ"
11 поверок
ФГУ "Новосибирский ЦСМ"
8 поверок
ФБУ «Тульский ЦСМ»
7 поверок
ФГУ "Марийский ЦСМ"
7 поверок
ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК"
6 поверок
ФБУ "ПСКОВСКИЙ ЦСМ"
5 поверок
ФБУ "Самарский ЦСМ"
5 поверок
ФБУ «Белгородский ЦСМ»
5 поверок
ФБУ «Мурманский ЦСМ»
4 поверки
ООО "МЕТР-М"
4 поверки
ООО "СНЭМА-СЕРВИС"
4 поверки
ООО "АСУ ПРО"
4 поверки
ФБУ "Краснодарский ЦСМ"
4 поверки
ООО "ЭРИС"
2 поверки
ООО "НМОП"
2 поверки
ФБУ «Сахалинский ЦСМ»
2 поверки
ФБУ "ЦСМ Республики Башкортостан"
1 поверка
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
ФГУ "Ставропольский ЦСМ"
1 поверка
ФГУ "Нижегородский ЦСМ"
1 поверка
ООО "МЕТРОЛОГИЧЕСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР" (МИЦ)
1 поверка
ФБУ "Ростовский ЦСМ"
1 поверка
ООО "ЦСМ"
1 поверка
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
1 поверка
56260-14
Номер в ГРСИ РФ:
56260-14
Производитель / заявитель:
Акционерное общество «Метеоспецприбор» (АО «Метеоспецприбор»), г. Санкт-Петербург
Год регистрации:
2014
Cрок действия реестра:
07.12.2029
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
