Газоанализаторы Serinus 40, Serinus 44, 56263-14

Назначение

Газоанализаторы Serinus 40, Serinus 44 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объёмной доли оксида азота (NO), диоксида азота (NO2) в пересчете на NO, суммы оксидов азота NOx, аммиака (NH3) в атмосферном воздухе, воздухе рабочей зоны и в технологических газовых смесях.

Описание

Газоанализаторы Serinus 40, Serinus 44 являются стационарными автоматическими приборами непрерывного действия, выполненными в едином корпусе.

На передней панели расположены дисплей и клавиатура для управления прибором. На задней панели газоанализаторов расположены впускной и выпускной штуцеры для подключения газовых линий, разъемы для подключения внешних устройств и электрического питания.

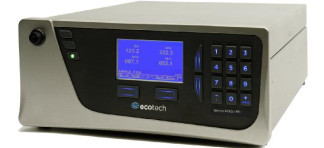

Газоанализаторы Serinus 40 (рис. 1) предназначены для измерений содержания оксида и диоксида азота, суммы оксидов азота NOx. Принцип действия газоанализаторов Serinus 40 основан на измерении интенсивности излучения при хемилюминесцентной реакции, протекающей между молекулами NO и O3. Озон подается в реакционную камеру из встроенного генератора озона. В камеру также подается проба, содержащая NO. Интенсивность хемилю-минесценции измеряется при помощи фотоэлектронного умножителя, установленного в реакционной камере. Для измерений суммарного содержания оксидов азота используется встроенный каталитический конвертер, в котором содержащийся в пробе NO2, превращается в NO. Затем измеряется суммарное содержание оксидов азота (NOx). Объемная доля диоксида азота рассчитывается автоматически по разности объемных долей NOx и NO. Все три значения сохраняются в памяти газоанализаторов.

Газоанализаторы Serinus 44 (рис. 2) предназначены для измерений содержания аммиака, оксида и диоксида азота, суммы оксидов азота NOx, и состоят из анализатора и конвертера, в котором аммиак превращается в оксид азота. Анализаторы измеряют объемную долю TNx (суммарное содержание NH3, NO2 и NO), NOx и NO. Содержание NO2 вычисляется как разность NOx и NO. Содержание NH3 рассчитывается как разность значений TNx и NOx. Значения объемной доли всех перечисленных компонентов выводятся на дисплей.

Отбор пробы производится с помощью внешнего насоса.

Функция автоматической коррекции нуля обеспечивает постоянную коррекцию дрейфа нуля и, соответственно, высокую стабильность измерений.

Г азоанализаторы имеют встроенные возможности сбора данных, одновременной регистрации нескольких параметров, включая мгновенные значения концентрации, калибровки и рабочих параметров, таких как давление и скорость потока. Сохраненные данные передаются порты RS232, Bluetooth, USB, Ethernet (опция) или высвечиваются на дисплее, расположенном на передней панели приборов, что позволяет оператору выполнять диагностику или расширенный анализ данных. При помощи программного обеспечения проводится мониторинг режимных параметров газоанализаторов и непрерывная самодиагностика.

Газоанализаторы имеют три или четыре аналоговых выхода со следующими устанавливаемыми диапазонами напряжений постоянного тока: (0-20) мA, (4-20) мА. (0-5) В и опционально (0-10)В.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Газоанализаторы Serinus 40, Serinus 44 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Газоанализаторы Serinus 40, Serinus 44 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений газоанализаторов и пределы допускаемой погрешности приведены в таблице 2.

Таблица 2

Время установления выходного сигнала (при достижении 90 % сигнала, Т09), с, не более

Потребляемая мощность, Вт, не более    260

Г абаритные размеры, мм, не более    429*175x638

Масса, кг, не более    22 Условия эксплуатации:

температура окружающего воздуха, °С    от плюс 5 до плюс 40

относительная влажность воздуха, %    от 20 до 95

атмосферное давление, кПа    101,3 ± 10 электрическое питание:

напряжение переменного тока, В    от 198 до 264

частота переменного тока, Гц    50 ± 3.

Знак утверждения типа

наносится на газоанализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Serinus 40, Serinus 44 (по заказу).

Внешний насос.

Конвертер HTO1000N (только в комплекте с моделью Serinus 44).

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 56263-14 «Инструкция. Газоанализаторы Serinus 40, Serinus 44. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 ноября 2013 г. с изменениями № 1 от 23.09.2014 г.

Основные средства поверки:

-    ГСО-ПГС №№ 10331-2013, 10323-2013, 10326-2013;

-    генератор газовых смесей ГГС-03-03, Госреестр № 46598-11.

Сведения о методах измерений

приведены в руководстве по эксплуатации газоанализаторов Serinus 40, Serinus 44.

Нормативные документы, устанавливающие требования к газоанализаторам Serinus 40, Serinus 44

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ

Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
