| Номер в госреестре | 56264-14 |
| Наименование СИ | Хроматографы газовые переносные |
| Обозначение типа СИ | ГХС-02П (GCS-02F) |
| Изготовитель | ЗАО "Сибел", г.Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 14.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Хроматографы предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации сигнала от компонента с помощью детектора электронного захвата (ДЭЗ).
Хроматографы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий. Каждый хроматограф состоит из аналитического и газового блоков и компьютера типа ноутбук, размещенных в едином корпусе. Газовый блок включает в себя баллон высокого давления с чистым аргоном и систему контроля и регулирования потоков. Аналитический блок содержит раздельно термостатируемые элементы: узел ввода пробы, узел колонки и узел детектора.

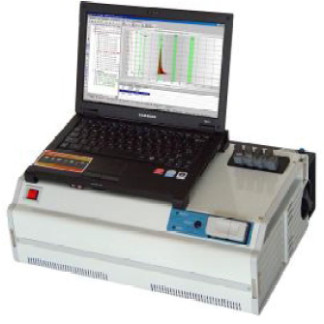

В хроматографах применены быстродействующие поликапиллярные колонки. Хроматографы имеют взаимозаменяемые устройства ввода пробы: устройство ввода шприцевое (УВШ) и устройство ввода концентрационное (УВК). В зависимости от решаемой задачи, хроматографы могут анализировать пробы, вводимые шприцем, либо пробы, адсорбированные на выносном концентраторе с помощью вихревого пробоотборного устройства. Внешний вид хроматографов приведен на рисунке 1.
Хроматографы оснащены автономным ПО, которое управляет работой прибора, отображает результат, обрабатывает, передает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Chrom | Chrom | 2.3 | 84557AB46B9342A1B 1021AECBD21951E | MD5 |
| 2.4. и выше | D331ACEFAEE9DD6 ABE8A645205644DF8 | MD5 |
К метрологически значимой части автономного ПО относится исполняемый файл Chrom.exe.
Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение хроматограмм исследуемых проб;
■ обработка и хранение полученных данных;
■ построение калибровочных зависимостей;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню A по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
1 Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 48 часов с УВШ:
| Детек тор | Уровень флук-туационных шумов нулевого сигнала, мВ, не более | Предел детектирования, г/с, не более | Контрольное вещество | Предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 48 часов (по времени удерживания), % |
| ДЭЗ | 3,0 | 210-12 | Линдан | ±3,0 |
2 Допускаемые относительные СКО выходного сигнала с УВШ, %, не более:
| Детектор | По времени удерживания | По высоте пика | По площади пика |
| ДЭЗ | 3,0 | 10,0 | 10,0 |
| • узла ввода пробы | от 50 до 250 оС |
| • колонки | от 50 до 200 оС |
| • детектора | от 50 до 250 оС |
| Дискретность задания температур 1 °С. | |
| 4. Напряжение сетевого питания частотой 50/60 Гц, В | от 100 до 240 |
| Напряжение внешнего источника постоянного тока | |
| или аккумуляторной батареи, В | от 10 до 16 |
| 5. Потребляемая мощность, В-А, не более: | 200 |
| 6. Средний срок службы без учета заменяемого элемента (колонка), лет | 8 |
| 7. Наработка на отказ без заменяемого элемента (колонка) ч, не менее | 3000 |
| 8. Габаритные размеры (ДхШхВ), мм, не более: | 462x344x184 |
| 9. Масса, кг, не более: | 20 |
| 10. Условия эксплуатации: | |
| о/'ч -диапазон температур окружающего воздуха, С | от 10 до 35 |
| -диапазон относительной влажности окружающего воздуха | |
| (при 25 оС), %, не более | 70 |
| -диапазон атмосферного давления, кПа | от 86 до 106 |
| - частота синусоидальных вибраций, Гц | от 5 до 35 |
| - амплитуда вибросмещения, мм, не более | 0,35 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- хроматограф;
- программное обеспечение;
- руководство по эксплуатации;
- методика поверки СЕНК .413532.002 ИП.
осуществляется по документу СЕНК.413532.002 ИП «Хроматограф газовый переносной ГХС-02П (GCS-02F). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.10.2013 года.
Основное средство поверки: стандартный образец состава пестицида гамма-ГХЦГ (лин-дана) ГСО 7889-2001.
Сведения приведены в следующих документах:
1. Хроматограф газовый переносной ГХС-02П (GCS-02F). Руководство по эксплуатации.
2. ГОСТ Р 51209-98 Вода питьевая. Метод определения содержания хлорорганических пестицидов газожидкостной хроматографией.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к хроматографам газовым переносным ГХС-02П (GCS-02F)
1 ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
2 ГОСТ Р 8.729-2010 «Хроматографы аналитические газовые лабораторные. Методика поверки».
3 Технические условия СЕНК.413532.002 ТУ.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
