Теплосчетчики НЕВА-05, 56265-14

Теплосчетчики НЕВА-05 Назначение средства измерений

Теплосчетчики НЕВА-05 (далее - теплосчетчик) предназначены для измерения, индикации, регистрации, контроля, коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), количества теплоносителя, параметров систем теплоснабжения и водоснабжения (горячего и холодного), а также для автоматизации учета, телеметрического контроля и организации информационных сетей сбора данных.

Описание

Принцип действия теплосчетчика состоит в измерении объемного расхода или объема и температуры теплоносителя в трубопроводах с последующим вычислением количества теплоты (тепловой энергии) и мощности, объема и массы теплоносителя. Измеренные значения от первичных средств измерений поступают на тепловычислитель, который производит вычисление количества теплоты (тепловой энергии) и количества теплоносителя в соответствии с МИ 2412-97.

По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002.

Тепловычислитель с присоединенными к нему по линиям связи первичными средствами измерений физических величин образуют измерительные каналы (ИК).

Теплосчетчики изготавливаются двух модификаций 941 и 943, модификации различаются между собой типами тепловычислителей.

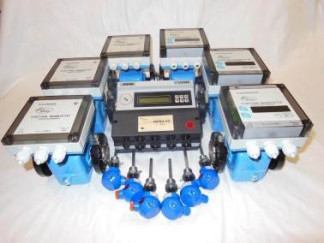

В состав теплосчетчика модификации 941 входит:

-    тепловычислитель СПТ941 (мод. 941.10, 941.11) (регистрационный номер в Государственном реестре средств измерений (далее - номер в Госреестре СИ РФ) 29824-05), тепловы-числители рассчитаны на обслуживание одного теплообменного контура - 1 шт.;

-    первичные средства измерения объемного расхода и/или объема с унифицированным частотным (числоимпульсным) выходным сигналом в соответствии с таблицей 1 - до 3 шт.;

-    первичные средства измерений температуры, комплект преобразователей сопротивления, в соответствии с таблицей 2 - 1 шт.;

-    линии связи.

В состав теплосчетчика модификации 943 входит:

-    тепловычислитель СПТ943 (мод. 943.1, 943.2) (номер в Госреестре СИ РФ 28895-05), тепловычислители рассчитаны на обслуживание двух теплообменных контуров - 1 шт.;

-    первичные средства измерения объемного расхода и/или объема с унифицированным частотным (числоимпульсным) выходным сигналом в соответствии с таблицей 1 - до 6 шт.;

-    первичные средства измерения температуры, комплект преобразователей сопротивления, в соответствии с таблицей 2 - до 2 шт.; и/или термопреобразователей сопротивления в соответствии с таблицей 3 - до 6 шт.;

-    первичные средства измерения давления с унифицированными выходными сигналами (от 4 до 20 мА) в соответствии с таблицей 4 - до 4 шт. (только для модификации теплосчетчика НЕВА-05 с тепловычислителем СПТ модели 943.1);

-    линии связи.

Рекомендуется в измерительных каналах объемного расхода (объема) для вычисления количества теплоты (тепловой энергии) в качестве первичных средств измерений устанавливать только УЛ2305М, а в других трубопроводах, например, горячего водоснабжения и подпитки допускается установка других первичных средств измерений объемного расхода (объема) указанных в таблице 1.

В качестве первичных средств измерения разности температур и температуры теплоносителя применяются термопреобразователи сопротивления класса допуска А по ГОСТ 66512009 с номинальными статическими характеристиками (НСХ) 100П и Pt100.

Таблица 2 - Первичные средства измерения разности температур (комплекты термопреобразователей сопротивления)

Таблица 3 - Первичные средства измерения температуры

Таблица 4 - Первичные средства измерения давления

Теплосчетчики модификации 941 рассчитаны на обслуживание одного теплообменного контура, содержащего до трех трубопроводов, обеспечивая при этом:

-    измерение объемного расхода или объема, температуры и разности температур теплоносителя;

-    вычисление количества теплоты (тепловой энергии), массы теплоносителя, средних температур и разности температур;

-    архивирование часовых суточных и месячных измеренных и вычисленных значений;

-    ввод настроечных параметров и защиту данных от несанкционированного изменения;

-    показания текущих, архивных и настроечных параметров на встроенном табло;

-    введения календаря и времени суток и учет времени работы.

Теплосчетчики модификации 943 рассчитаны на обслуживание двух теплообменных контуров, содержащих до трех трубопроводов каждый, обеспечивая при этом дополнительно к перечисленному выше измерение давления.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все средства измерений, входящие в состав теплосчетчика, пломбируются в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Программное обеспечение

Теплосчетчик является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами по МИ 2412-97 в зависимости от схем узлов учета тепловой энергии.

В качестве программного обеспечения теплосчетчиков НЕВА-05 используется встроенное резидентное программное обеспечение тепловычислителей входящих в их состав (для модификации 941 тепловычислители СПТ941 (мод. 941.10, 941.11); для модификации 943 тепловычислители СПТ943 (мод. 943.1, 943.2)).

В функции ПО входит: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии), представление на дисплее измерительной информации, хранение результатов во flash памяти и передачу данных через интерфейсы связи. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.

Идентификационные данные программного обеспечения (ПО) теплосчетчиков НЕВА-05 приведены в таблице 5.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.

Технические характеристики

Диапазон измерения расхода теплоносителя, м3/ч Диапазон измерения температур теплоносителя, °С Диапазон измерения разности температур теплоносителя, °С Диапазон измерения избыточного давления в трубопроводе, МПа Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА Класс теплосчетчика по ГОСТ Р 51649-2000

Пределы допускаемой относительной погрешности при измерении (вычислении) тепловой энергии (количества теплоты), %:

-    для теплосчетчиков класса С по ГОСТ Р 51649-2000

-    для теплосчетчиков класса В по ГОСТ Р 51649-2000

Пределы допускаемой относительной погрешности ИК объемного расхода, объема, массы теплоносителя, %

Пределы допускаемой абсолютной погрешности ИК температуры, при комплектации термопреобразователями сопротивления класса допуска А по ГОСТ 6651-2009, °С

Пределы допускаемой относительной погрешности измерения разности температур теплоносителя в трубопроводах, %:

-    для теплосчетчиков класса С по ГОСТ Р 51649-2000

-    для теплосчетчиков класса В по ГОСТ Р 51649-2000 Пределы допускаемой приведенной погрешности измерения силы постоянного тока (входной аналоговый сигнал, пропорциональный значению избыточного давления) и преобразование измеренного значения в давление, %

Пределы допускаемой приведенной погрешности ИК давления, %

Пределы допускаемой относительной погрешности при измерении текущего времени, %

Теплоноситель (удельная электропроводность, См/м)

Число ИК объемного расхода, объема, массы теплоносителя, шт.:

-    модификация 941

-    модификация 943

Число ИК температуры теплоносителя, шт.:

-    модификация 941

-    модификация 943

Число ИК избыточного давления в трубопроводе, шт.:

-    модификация 943

Частота следования импульсов на импульсном входе, Гц Весовой коэффициент импульса (для импульсного входа), устанавливается программно, имп/л Рабочее давление, МПа, не более Диапазоны показаний ТВ:

-    тепловой энергии (количества теплоты), Гкал

-    массы воды, т

-    объема воды, м3

-    объемного расхода, м3/ч Условия эксплуатации:

-    температура окружающей среды (в помещении),°С

-    относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги, %

-    атмосферное давление, кПа

в зависимости от ПР от 1 до 150 от 3 до 145 от 0 до 1,6

от 4 до 20 В; С

± (2+4-Д1:н/ At+0,01 • GE/G) ± (3+4-Atn/ At+0,02- Ge/G)

± 2,0

± (0,3+0,002-t)

± (0,1+3 •Atn/At) ± (0,5+3-AVAt)

± 0,1 ± 2,0 ± 0,01

вода (от 10 до 10)

от 1 до 3 от 1 до 6

от 1 до 2 от 1 до 6

от 1 до 4 от 0 до 1000

от 0,001 до 1000

1,6 (по заказу 2,5)

от 0 до 99999999 от 0 до 99999999 от 0 до 99999999 от 0 до 99999

от 5 до 55

Параметры электрического питания от сети переменного тока

-    напряжение, В

от 187 до 242 50 ± 1 15

180х194х64

208х206х87

0,76

0,95

-    частота, Гц

Потребляемая мощность, В-А, не более:

Габаритные размеры ТВ, мм:

-    модификация 941

-    модификация 943 Масса ТВ, кг, не более:

-    модификация 941

-    модификация 943

Примечание:

ПР - первичное средство измерения объемного расхода или объема;

ТВ - тепловычислитель;

G; Ge - соответственно измеряемый и максимальный объемный расход;

Д1:н; At - соответственно минимальная разность и измеряемая разность температур; t - измеряемое значение температуры.

Знак утверждения типа

наносится типографским способом в левом верхнем углу на титульный лист эксплуатационной документации и на лицевую панель тепловычислителя методом наклейки.

Комплектность

Таблица 6 - комплектность

Поверка

осуществляется в соответствии с документом МЦКЛ.0124.МП «Теплосчетчики НЕВА-05. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 13.09.2013 г.

Основные средства поверки:

-    стенд СКС6 (номер в Госреестре СИ РФ 17567-09);

-    другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав теплосчетчика.

Сведения о методах измерений

для модификации 941 описан в документе - «Теплосчетчики НЕВА-05. Модификация 941. Руководство по эксплуатации AW.408.20.01H»;

для модификации 943 описан в документе - «Теплосчетчики НЕВА-05. Модификация 943 Руководство по эксплуатации AW.408.20.02H».

Нормативные и технические документы, устанавливающие требования к теплосчетчикам

1    ГОСТ Р 51649-2000 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия».

2    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

3    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

4    ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».

5    ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

6    ТУ 4218-027-84818026-2008 «Теплосчётчики НЕВА-05. Технические условия».

Рекомендации к применению

осуществление торговых и товарообменных операций.
