| Номер в госреестре | 56275-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ENBRA-539 |
| Изготовитель | "ENBRA, a.s.", Чехия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теплосчетчики ENBRA-539 (далее - теплосчетчики) предназначены для измерения и учета тепловой энергии, параметров и расхода теплоносителя в системах водо- и теплоснабжения.
Теплосчетчик состоит из тепловычислителя, крыльчатого счетчика воды, изготовленных в едином корпусе и комплекта термопреобразователей сопротивления Pt 10000. На передней панели корпуса расположен 7-ми разрядный жидкокристаллический индикатор (ЖКИ) и кнопка управления. Дополнительно теплосчетчик может комплектоваться интерфейсным модулем для дистанционного считывания информации и работы с дополнительными устройствами (водосчетчики, электросчетчики), оснащенными импульсными выходами.
Принцип работы теплосчетчика состоит в измерении объема воды счетчиком воды, установленном в подающем или обратном трубопроводах, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в тепловычислителе по результатам измерений объема и температур теплоносителя.
Теплосчетчик обеспечивает измерение и индикацию на дисплее за последние 15 месяцев:
- ежемесячного количества тепловой энергии, кВт-ч или ГДж;
- ежемесячного значения объемов теплоносителя, м3;
- накопленные значения тепловой энергии, кВт-ч или ГДж;
- накопленные значения объемов теплоносителя, м3;
- служебная информация.
Защита от несанкционированного доступа обеспечивается с помощью защитного кожуха, который в опломбированном состоянии препятствует доступу к электронной части теплосчетчика. Теплосчетчики имеют резьбовое присоединение к трубопроводу.
Программное обеспечение теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычисления расхода теплоносителя, вычисления количества теплоты, архивирования и передачи измеренных и вычисленных параметров теплоснабжения. Программное обеспечение состоит из двух частей - базовое программное обеспечение и настраиваемое программное обеспечение. К базовому программному обеспечению относятся функции вычисления и измерения физических параметров теплоносителя, обновления дисплея, мониторинга питания теплосчетчика, таймер. К настраиваемому программному обеспечению относятся функции связи, регистрации, тарификации.
Класс защиты программного обеспечения «С» по МИ 3286-2010.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Firmware 539 | 12.01.05 | uEr2.3 | 689fae47b79f3afe8b 96e1f7c935386d | MD5 |

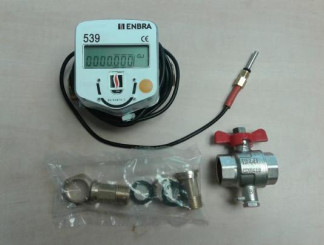

Фотография общего вида
| Номинальный диаметр, Ду, мм | 15 | 20 | |
| Максимальный расход, Qmax, м3/ч | 1,2 | 3,0 | 5,0 |
| Номинальный расход, Qn, м3/ч | 0,6 | 1,5 | 2,5 |
| Минимальный расход, Qmin, м3/ч -горизонтальный монтаж -вертикальный монтаж | 0,012 0,024 | 0,015 0,030 | 0,025 0,050 |
| Порог чувствительности, м3/ч | 0,003 | 0,005 | 0,008 |
| Потеря давления при номинальном расходе, кПа | 10,0 | 23,0 | |
| Максимальное рабочее давление, МПа | 1,6 | ||
| Термопреобразователи | Pt10000 | ||
| Температура рабочей среды, °С | +15. . . +90 | ||
| Разность температур теплоносителя АТ, в подающем и обратном трубопроводах, °С | 3 . . .75 | ||
| Пределы допускаемой относительной погрешности при измерении тепловой энергии в подающем и обратном теплопроводах, %: 3°С <АТ<10°С 10°С <АТ<20°С АТ>20°С | ±6,0 ±5,0 ±4,0 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,004t) | ||
| Пределы допускаемой относительной погрешности при измерении объемного расхода теплоносителя, % | ±3,0 | ||
| Температура окружающей среды, °С | +5 . . . + 55 | ||
| Температура хранения и транспортирования, °С | -10 . . .+ 60 | ||
| Напряжение питания, В -постоянный ток | 3, 6 (литиевая батарея); 24 | ||
| Интерфейсы | Оптический, М-Bus, радио выход | ||
| Дисплей | 7 - разрядный | ||
| Степень защиты | IP 54 | ||
| Время работы батарей, не менее, лет | 6 | ||
| Класс по ГОСТ Р 51649-2000 | В | ||
| Класс точности по ГОСТ Р EN 1434-1-2011 | 3 | ||
| Средний срок службы, не менее, лет | 10 | ||
| Габаритные размеры, не более, мм | 110х83х76 | 130х83х76 | |
| Масса, не более, кг | 0,8 | ||
наносится на лицевую панель прибора или на титульный лист паспорта.
| Наименование | Кол-во |
| 1. Теплосчетчик ENBRA-539 | 1 |
| 2.Паспорт | 1 |
| 3.Руководство по экслуатации | 1 |
| 4.Методика поверки | 1 |
осуществляется по методике МП 56275-14 «ГСИ. Теплосчетчики ENBRA-539. Методика поверки», утвержденной ФГУП «ВНИИМС» в декабре 2013 г.
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,01 до 2000 м3/ч, 0,005 до 15 м3/ч с погрешностью не более ±0,5 %;
- поверочные установки для поверки вычислителей счетчиков тепла с погрешностью не более ±0,1 %;
- жидкостные термостаты для воспроизведения температур в диапазоне от 0 до 100 °С, с погрешностью не более ±0,05 °С;
- гидравлический пресс со статическим давлением до 2,5 МПа.
изложены в паспорте на «Теплосчетчик ENBRA-539».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ENBRA-539
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
3.ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
4.ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
5. Рекомендации МОЗМ № 75-1, 75-2.
6. МИ 2412-97 «ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
7. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
