| Номер в госреестре | 56276-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Аксиома |
| Изготовитель | ООО "Аква Сити Сервис", г.Златоуст |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теплосчетчики Аксиома (далее - теплосчетчики) предназначены для измерений, вычисления, учета, регистрации, хранения и передачи значений параметров теплоносителя (температуры, давления, объема, массы, расхода) и тепловой энергии.
Принцип действия теплосчетчиков основан на измерении параметров теплоносителя (температуры, давления, объема, массы, расхода) и тепловой энергии измерительными преобразователями и тепловычислителем.

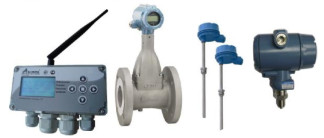

Теплосчетчики состоят из средств измерений утвержденных типов: тепловычислителя Аксиома (номер Государственного реестра 53677-13), расходомеров (преобразователей расхода, водосчетчиков), термопреобразователей сопротивления и их комплектов, преобразователей давления и барьеров искрозащиты. Типы измерительных преобразователей (далее - ИП) представлены в таблице 1.
Таблица 1 - Типы измерительных преобразователей
| Наименование | Номер в Госреестре СИ |
| Измерительные преобразователи расхода | |
| Расходомер-счетчик вихревой 8800 | 14663-12 |
| Вихревой расходомер Rosemount 8600D | 50172-12 |
| Преобразователи расхода электромагнитные ПРЭМ | 17858-11 |
| Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР | 20293-10 |
| Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 | 27104-08 |
| Преобразователи расхода электромагнитные МастерФлоу | 31001-12 |
| Расходомеры SONO 1500 CT | 35209-09 |
| Счетчики тепловой энергии и воды ULTRAHEAT Т | 51439-12 |
| Расходомеры-счетчики жидкости ультразвуковые US800 | 21142-11 |
| Расходомеры-счетчики ультразвуковые РУС-1 | 24105-11 |
| Счетчики жидкости акустические АС-001 | 22354-08 |
| Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ | 23363-12 |
| Расходомеры-счетчики UFM005-2 | 36941-08 |
| Расходомеры-счетчики ультразвуковые портативные УРСВ «Взлет ПР» | 20294-11 |
| Расходомеры UFM 3030, мод. UFM 3030К, UFM 3030F | 32562-09 |
| Расходомеры воды корреляционные ДРК-4, исп. ДРК-4А1, ДРК-4А2, ДРК-4В1, ДРК-4В2, ДРК-4В11, ДРК-4В12, ДРК-4В22 | 29345-05 |
| Преобразователи расхода вихревые электромагнитные ВЭПС | 14646-05 |
| Преобразователи расхода вихревые электромагнитные ВПС | 19650-10 |
| Преобразователи расхода вихреакустические Метран-300ПР | 16098-09 |
| Преобразователи расхода вихреакустические Метран-320 | 24318-03 |
| Преобразователи расхода вихреакустические Метран-305ПР | 28383-11 |
| Преобразователи расхода вихревые ЭМИС-ВИХРЬ 200 (ЭВ-200) | 42775-09 |
| Наименование | Номер в Г осреестре СИ |
| Расходомеры электромагнитные Метран-370 | 32246-08 |
| Счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН | 40606-09 |
| Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 40607-09 |
| Преобразователи расхода ИТЭМ | 46604-11 |
| Счетчики холодной и горячей воды ETK/ETW | 14412-04 |
| Счетчики холодной и горячей воды MTK/MNK/MTW | 14413-04 |
| Счетчики крыльчатые холодной и горячей воды СКБ | 26343-08 |
| Счетчики холодной и горячей воды ВМХ и ВМГ | 18312-03 |
| Счетчики холодной воды турбинные ВМХм | 47103-11 |
| Расходомеры 3051SFA | 46963-11 |
| Расходомеры-счетчики электромагнитные ЭСКО-Р | 46907-11 |
| Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 | 44424-12 |
| Расходомеры-счетчики электромагнитные КАРАТ-550 | 47864-11 |
| Измерительные преобразователи давления | |
| Датчик давления Метран-55 | 18375-08 |
| Датчик давления Метран-75 | 48186-11 |
| Датчик давления Метран-150 | 32854-09 |
| Преобразователи давления измерительные Rosemount 3051 | 14061-10 |
| Преобразователи давления измерительные СДВ | 28313-11 |
| Преобразователи давления измерительные АИР-10 | 31654-09 |
| Преобразователи давления измерительные АИР-20/М2 | 46375-11 |
| Преобразователи давления ПДТВХ-1 | 43646-10 |
| Преобразователи давления измерительные 2088 и 2090 | 16825-08 |
| Измерительные преобразователи температуры | |
| Преобразователи Метран-280 | 23410-13 |
| Термопреобразователи сопротивления ТСМ и ТСП Метран-200 | 50911-12 |
| Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200, мод. ТСП Метран-226, ТСП Метран-246 | 26224-12 |
| Термометры сопротивления ТЭМ-100 | 40592-09 |
| Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р | 46155-10 |
| Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 | 39144-08 |
| Термопреобразователи сопротивления платиновые ТСПТВХ | 33995-07 |
| Термопреобразователи сопротивления Взлет ТПС | 21278-11 |
| Термометры сопротивления ТС-Б-Р | 43287-09 |
| Термопреобразователи сопротивления взрывозащищенные Метран-250 | 21969-11 |
| Термометры сопротивления Метран-2000 | 38550-13 |
| Термопреобразователи сопротивления платиновые ТСП-Н | 38959-12 |
| Измерительные преобразователи разности температуры | |
| Комплекты термопреобразователей сопротивления КТСМ, КТСП | 38790-13 |
| Комплекты термометров сопротивления из платины технические разностные КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 | 46156-10 |
| Наименование | Номер в Г осреестре СИ |
| Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 | 39145-08 |
| Комплекты термометров сопротивления платиновые КТС-Б | 43096-09 |
| Комплекты термопреобразователей сопротивления платиновые КТСПТВХ-В | 24204-03 |
| Комплекты термометров сопротивления ТЭМ-110 | 40593-09 |
| Комплекты термопреобразователей сопротивления КТСП-Н | 38878-12 |
| Барьеры искрозащиты | |
| Барьеры искрозащиты изолирующие Метран-630-Ех-Изобар | 31728-11 |
Основные функциональные возможности теплосчетчиков:
- индикация текущего времени, ведение календаря, регистрация времени работы и времени отсутствия измерений тепловой энергии;
- представление на табло текущих значений измеряемых величин;
- регистрация в энергонезависимых архивах и представление на табло накопленных и средних (часовых, суточных, месячных) значений расхода, температуры, давления и их разности, а также объема, массы, тепловой энергии и времени наработки;
- диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии нештатной ситуации;
- представление измерительной и диагностической информации по линиям связи на внешние устройства (компьютер, GSM модем, USB FLASH карта) посредством встроенных интерфейсов UART, RS485, Ethernet (при наличии LAN модуля) и/или USB.
Питание теплосчетчиков осуществляется от литиевой батареи напряжением 3,6 В или от источника постоянного тока напряжением от 9 до 24 В.
В корпус тепловычислителя, в составе теплосчетчика, возможна установка GSM или LAN модуля.
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000 и ГОСТ Р ЕН 1434-1-2011.
Доступ к настроечным параметрам теплосчетчика осуществляется через установку джампера. От непреднамеренных и преднамеренных изменений настроечные параметры защищены контрольной суммой настроек (сумма автоматически изменяется, если произведены изменения в настройках теплосчетчика).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) теплосчетчиков приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Теплосчетчики Аксиома | TV | Не ниже 2.01 | — | --- |
| Конфигурационная программа тепловычислите-лей Аксиома | Aksioma_config | Не ниже 2.1 | — | --- |
Метрологические и технические характеристики теплосчетчиков представлены в таблице 3.
Таблица 3 - Метрологические и технические характеристики теплосчетчиков
| Наименование характеристики | Значение характеристики |
| Диапазон измерений: | от 0,01 до 1088 от 0,01 до 1088 |
| - тепловой энергии, Гкал | |
| - массы теплоносителя, т | |
| - объема теплоносителя, м3 | от 0,01 до 1088 |
| - объемного расхода, м3/ч | от 0,01 до 108 от 0,01 до 108 |
| - массового расхода, т/ч | |
| - температуры теплоносителя, °С | от 0 до плюс 180 |
| - температуры окружающего воздуха, °С | от минус 40 до плюс 100 |
| - разности температуры, °С | от 3 до 180 |
| - избыточного давления, МПа | 0,01 - 1,6 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, % | ± (2+4 Atn /At+0,01G]5/G) |
| Пределы допускаемой относительной погрешности при измерении: | |
| - массы теплоносителя, % | ± 2 |
| - объема теплоносителя, % | ± 2 |
| - объемного расхода, % | ± 2 |
| - массового расхода, % | ± 2 |
| - избыточного давления, % | ± 1 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности при измерении: - температуры теплоносителя, °С - температуры окружающего воздуха, °С - разности температуры, °С | ± (0,4+0,005t) ± 0,5 ± (0,15+0,003At) |
| Пределы допускаемого суточного хода часов, с/сут | ± 9 |
| Рабочие условия эксплуатации: 1) тепловычислителя: - температура окружающего воздуха °С - атмосферное давление, кПа - относительная влажность окружающего воздуха при 35 °С, % - напряженность внешнего переменного магнитного поля частотой 50 Гц, А/м, не более - вибрации частотой, Гц (амплитуда смещения, мм, не более) 2) измерительных преобразователей | от минус 20 до плюс 50 от 84 до 106,7 до 95 400 от 10 до 55 (0,35) в соответствии с эксплуатационной документацией на ИП |
| Средняя наработка на отказ, ч, не менее | 75000 |
| Средний срок службы, лет, не менее | 12 |
| t, At, Atn - значения температуры, разности температуры и наименьшей разности температуры соответственно, измеряемые теплосчетчиком, °С. G и Ов - значение измеряемого расхода и его наибольшее значение, м3/ч. | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на наклейку, расположенную на лицевой панели тепловычислителя.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| № | Наименование | Обозначение | Кол-во | Примечание |
| 1 | Теплосчетчик Аксиома | АСС.000002.001 | 1 шт. | Состав согласно заказу |
| 2 | Руководство по эксплуатации (методика поверки представлена в разделе «Поверка») | АСС.000002.001 РЭ | 1 экз. | |
| 3 | Паспорт | АСС.000002.001 ПС | 1 экз. | |
| 4 | Эксплуатационная документация на средства измерений | Руководство по эксплуатации, паспорт, методика поверки согласно комплекту поставки средства измерений |
осуществляется в соответствии с разделом 7 «Поверка» документа АСС.000002.001 РЭ «Теплосчетчики Аксиома. Руководство по эксплуатации», утвержденным ФГУП «УНИИМ» в ноябре
2013 г.
Метод поверки теплосчетчика - расчетный. Поверка средств измерений, входящих в состав теплосчетчика, осуществляется по методикам поверки на соответствующие средства измерений.
содержатся в документе «Теплосчетчики Аксиома. Руководство по эксплуатации АСС.000002.001 РЭ».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам Аксиома
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
ГОСТ Р ЕН 1434-4-2011 «Теплосчетчики. Часть 4. Испытания в целях утверждения типа»; ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»;
ТУ 4217-002-82897267-2012 «Теплосчетчики Аксиома. Технические условия».
При осуществлении торговли и товарообменных операций
