| Номер в госреестре | 56309-14 |
| Наименование СИ | Комплект аттенюаторов измерительных |
| Обозначение типа СИ | КА-18-2 |
| Изготовитель | ОАО "НПП "Радар ммс", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплект аттенюаторов измерительных КА-18-2 (далее - комплект) предназначен для воспроизведения ослабления в тракте распространения радиосигнала.
Комплект состоит из аттенюаторов Agilent 8494B и Agilent 8495B.
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют 4 (аттенюатор Agilent 8494B) и 3 (аттенюатор Agilent 8495B) нитрид-танталовых тонкопленочных Т-образных звена затухания. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (аттенюатор Agilent 8494B) или 10 дБ (аттенюатор Agilent 8495B).
Вход и выход аттенюаторов - стандартный, коаксиальный.

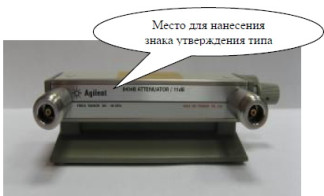

Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей. Внешний вид комплекта приведен на рисунках 1 и 2.
Комплект пломбируется на задних панелях аттенюаторов методом наклеивания стикеров. Заводской номер комплекта наносится на верхнюю панель аттенюаторов также методом наклеивания стикеров.
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование | Значение характеристики | |
| характеристики | Тип аттенюатора | |
| Agilent 8494B | Agilent 8495B | |
| Диапазон частот, ГГц | от 0 до 18 | |
| Волновое сопротивление, Ом | 50 | |
| Номинальные значения ослабления (А), дБ | 0, 1, 2, 3, 4, 5, 6, 7, 8, | 0, 10, 20, 30, 40, 50, |
| 9, 10 и 11 | 60 и 70 | |
| Допустимое отклонение действительного | ||
| значения ослабления, дБ: | ||
| в диапазоне частот от 0 до 12,4 ГГц | A ± [0,3+0,04^(A-1)] | A ± [0,5+0,027-(A-10)] |
| в диапазоне частот от 12,4 до 18 ГГц | A ± [0,7+0,02-(A-1)] | A ± [0,6+0,037-(A-10)] |
| Нестабильность действительного значения | ||
| ослабления, за 1 год, дБ, не более | 0,03 | |
| Начальное ослабление, дБ, не более | 0,6 + 0,09^F, где F - рабочая частота, ГГц | 0,4 + 0,07^F |
| КСВН входа и выхода, не более: | ||
| - на частотах от 0,01 до 8 ГГц | 1,5 | 1,35 |
| - на частотах от 8 до 12,4 ГГц | 1,6 | 1,5 |
| - на частотах от 12,4 до 18 ГГц | 1,9 | 1,7 |
| Масса, кг, не более | 0,430 | 0,315 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 159 х 73 х 43 | 130 х 73 х 43 |
| Рабочие условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от 15 до 25 | |
| - относительная воздуха влажность, % | до 80 | |
Знак утверждения типа наносится на лицевые панели аттенюаторов, в виде наклеиваемой пленки, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность поставки приведена в таблице 2. Таблица 2
| Наименование | Кол-во |
| Комплект аттенюаторов измерительных КА-18-2, зав. № 001, в составе: | 1 к-т |
| аттенюатор Agilent 8494B зав. № MY42151756 | 1 шт. |
| аттенюатор Agilent 8495B зав. № MY42146080 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки МП 130-05-12 | 1 шт. |
осуществляется по документу МП 130-05-12 «Инструкция. Комплект аттенюаторов измерительных КА-18-2. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в июне 2013 г.
Основные средства поверки:
- государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), динамический диапазон от 0 до 120 дБ, неопределенность передачи единицы ослабления в диапазоне от 0,0005 до 0,2 дБ;
- анализатор электрических цепей векторный ZVA 40, рег. № 37174-08, диапазон частот от 10 МГц до 40 ГГц, пределы допускаемой абсолютной погрешности измерений S-параметров ± 1 дБ.
Комплект аттенюаторов измерительных КА-18-2. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплекту аттенюаторов измерительных КА-18-2
Комплект аттенюаторов измерительных КА-18-2. Руководство по эксплуатации.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
