| Номер в госреестре | 56310-14 |
| Наименование СИ | Приборы для измерения сопротивления изоляции судового оборудования |
| Обозначение типа СИ | Дипсэл 2 |
| Изготовитель | ООО "НПЦ "Прогресс" Академия транспорта", г. Нижний Новгород |
| Год регистрации | 2014 |
| Срок свидетельства | 23.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2» (далее - приборы) предназначены для измерения сопротивления изоляции, диагностирования состояния изоляции электрооборудования по электрическим параметрам, определения причины, вызвавшей неисправность изоляции - старение, механическое повреждение, увлажнение или короткое замыкание; восстановления сопротивления изоляции увлажненных электрических кабелей без применения нагрева (электроосмотического удаления влаги из изоляции).
Принцип измерения - определение падения напряжения на опорном резисторе за счет протекания тока утечки через изоляцию с последующей математической обработкой.
Встроенный в прибор процессор автоматически производит выбор пределов измерений в зависимости от значения измеряемого сопротивления, оцифровку входных сигналов и обработку полученной информации.

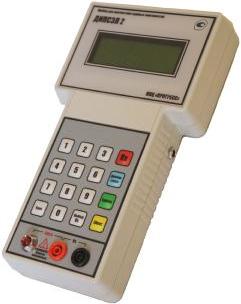

На передней стороне прибора находится панель управления. Она содержит кнопки управления, дисплей, на который выводятся меню, результаты измерений, диагностические сообщения, измерительные клеммы и индикатор наличия на них высокого напряжения.
При подаче питающего напряжения происходит следующая инициализация:
- выводится название прибора и сведения об организации-производителе;
- подается звуковой сигнал;
- выводится главное меню прибора.
Прибор может работать в трех основных режимах:
- измерение сопротивления изоляции - измерение с автоматическим выбором пределов и контролем короткого замыкания в измерительной цепи;
- диагностика состояние изоляции - определение технического состояния изоляции по характеру изменения ее сопротивления в течении цикла диагностики. Диагностируемые состояния: короткое замыкание, механическое повреждение, старение, увлажнение, выход сопротивления за допустимое значение;
- сушка - вытеснение влаги на поверхность изоляции за счет явления электроосмоса при приложении высокого напряжения. В этом режиме производится измерение текущего значения сопротивления и отсчет времени сушки.
Кроме того пользователь имеет возможность:
- просмотреть идентификационные данные прибора и программного обеспечения;
- выполнить тестирование;
- задать допустимое сопротивление изоляции.
Во всех режимах предусмотрена световая и звуковая индикация наличия высокого напряжения на измерительных клеммах.
Для удобства транспортировки и хранения прибор поставляется в пластиковом кейсе.
Встроенное в прибор программное обеспечение (ПО) обеспечивает управление работой прибора, преобразование в цифровой код входных сигналов, обработку полученной информации и индикацию результатов измерения.
Идентификация ПО прибора осуществляется путем отображения на его дисплее идентификационных данных, содержащих номер версии ПО и его контрольную сумму.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного кода |
| Diagnostic | Дипсэл 2 v1.05.bin | 1.05 | 0х7E85 | CRC16 |
Защита ПО прибора от несанкционированного доступа осуществляется за счет пломбирования прибора. Команды и данные, введенные через интерфейс пользователя (клавиатура), не оказывают влияния на ПО в соответствии с ГОСТ 8.654-2009.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «А» в соответствии с МИ 3286-2010.
| Наименование параметра | Значение |
| Диапазон измерений сопротивлений | 20 кОм.. .25 МОм |
| Пределы допускаемой относительной погрешности измерений, %: - от 20 до 25 кОм, не более; | ± 5 |
| - от 25 кОм (включительно до 25 МОм), не более | ± 3 |
| Испытательное напряжение на измерительных клеммах, В | 500 -20 |
| Дисплей (строк и символов) | 4 х 20 |
| Ток короткого замыкания в измерительной цепи, мА, не более | 15 |
| Потребляемая мощность, В • А, не более | 20 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | 220 ±22 |
| Диапазон температур окружающей среды, °С | от 5 до 40 |
| Масса, кг, не более | 1,2 |
| Габаритные размеры, мм, не более | 240х135х55 |
| Средняя наработка на отказ, ч, не менее | 59000 |
| Средний срок службы, лет, не менее | 13 |
Знак утверждения типа наносится на переднюю панель прибора методом УФ печати и на титульные листы эксплуатационной документации - типографским способом.
| Наименование | Кол-во |
| Прибор для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2» | 1 шт. |
| Шнур сетевой | 1 шт. |
| Сетевой адаптер фирмы «Mean Well GS18A12-P1J» или аналогичный | 1 шт |
| Комплект измерительных проводов | 1 шт. |
| Кейс для хранения и переноски фирмы «B&W International Type 20» | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу 63254196.001 МП «Приборы для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2». Методика поверки», утвержденному ГЦИ СИ ФБУ «Нижегородский ЦСМ» 08 ноября 2013 г.
Основные средства поверки:
Образцовые меры сопротивления 3-го разряда, обеспечивающие воспроизведение сопротивлений, соответствующих проверяемым точкам диапазона.
Сведения о методах измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приборам для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2»
1 ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 Российский Речной Регистр. Правила. 2008 г.
3 Технический Регламент «О безопасности объектов внутреннего водного транспорта» (постановление Правительства РФ от 12.08.2010 г. № 623).
4 Приборы для измерения сопротивления изоляции судового электрооборудования «Дипсэл 2». Технические условия ТУ 4221-001-63254196-2013.
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 601 |
