| Номер в госреестре | 56311-14 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | MGR10 |
| Изготовитель | "Sefelec", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Микроомметры серии MGR10 Назначение средства измерений
Микроомметры серии MGR10 (далее - микроомметры) предназначены для измерения сопротивлений постоянному току.
В серию входят модели MGR10, MGR10А , MGR10В, MGR10C
Основная область применения микроомметров - измерение сопротивлений обмоток трансформаторов, дросселей, электродвигателей, кабелей, переключателей, автоматических выключателей, реле, заземления и переходных сопротивлений.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника.
Измерение производится в 4-проводной схеме (Кельвина), исключающей влияние сопротивления подводящих проводников.
Микроомметры содержат следующие основные узлы: стабилизированный источник фиксированных значений силы постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, набор эталонных резисторов, микропроцессор, дисплей, клавиатуру и источник питания.
Все модели имеют ручной и автоматический выбор диапазона измерения, настраиваемые нижнюю и верхнюю границы диапазонов. Одновременно с диапазоном устанавливается соответствующая сила измерительного тока, Сила тока может изменяться оператором.
Измерение может проводиться при любом направлении измерительного тока или при чередовании токов противоположных направлений. Усреднение показаний, полученных с токами противоположных направлений, позволяет исключить влияния термо-ЭДС.
Для приведения результатов измерений сопротивления образцов к температуре 20 оС с учётом их температурных зависимостей, все модели имеют режим автоматической коррекции показаний по результатам измерения температуры окружающего воздуха платиновым термометром сопротивления или ручной установки температуры.
Процесс измерения управляется встроенным микропроцессором в режимах ручного управления с клавиатуры микроомметра или дистанционным с персонального компьютера через интерфейс RS232. Дополнительно возможна установка интерфейса IE488 или другого по выбору пользователя.
Общим свойством микроомметров серии является защита входов от перенапряжений при измерении сопротивлений индуктивных объектов - кабельных катушек и барабанов, обмоток трансформаторов и электрических машин.
Микроомметры позволяют сохранять во внутренней памяти до 4000 результатов измерения с датой и временем.
Конструктивно микроомметры выполнены в едином прочном металлическом корпусе, позволяющем работать в лабораторных и промышленных условиях.
На лицевой панели расположены кнопки управления, дисплей, гнезда подключения объекта измерения и земли, выключатель питания и предохранитель. На задней стенке расположены разъёмы интерфейсов и кабеля питания от сети.
Все модели имеют питание от сети переменного тока, модель MGR10А - также от встроенного аккумулятора.

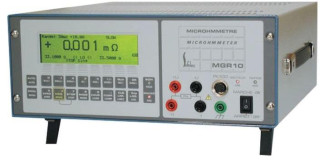

Рисунок 1. Внешний вид микроомметров.
Несанкционированное проникновение внутрь микроомметров предотвращается пломбированием одного из винтов крепления задней крышки корпуса.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Моди фикация | Наименова ние | Идентификационное наимено-вние | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификтора |
| MGR10 | TST MGR10 | RS232 POUR MGR10 | 7,1 | - | - |
Программное обеспечение занесено в постоянное запоминающее устройство микроомметра и пользователю недоступно, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Диапазоны и пределы основных погрешностей измерения, модели MGR10, МОЯЮА
| Измерительный ток, | 100, 50, 10 % номинального |
| Диапазоны | Пределы основных абсолютных погрешностей измерений |
| 0 - 3 мОм | ± (0,0008 R +0,0002 Rr) |
| 0 - 30,0 мОм | |
| 0 - 200,0 мОм | |
| 0 - 3,0 Ом | |
| 0 - 30,0 Ом | |
| 0 - 300,0 Ом | |
| 0 - 3,0 кОм | |
| 0 - 30,0 кОм |
| Измерительный ток, | 100, 50, 10 % номинального |
| Диапазоны | Пределы основных абсолютных погрешностей измерений |
| 0 - 200,0 мОм | ± (0,0008 R +0,002 Rr) |
| 0 - 3,0 Ом | |
| 0 - 30,0 Ом | |
| 0 - 300,0 Ом | |
| 0 - 3,0 кОм | |
| 0 - 30,0 кОм |
Таблица 4 - Диапазоны и пределы основных погрешностей измерения, модели MGR10С
| Измерительный ток, | 100, % номинального |
| Диапазоны | Пределы основных абсолютных погрешностей измерений |
| 0 - 3,0 Ом | ± (0,0008 R +0,002 Rr) |
| 0 - 30,0 Ом | |
| 0 - 300,0 Ом | |
| 0 - 3,0 кОм | |
| 0 - 30,0 кОм |
Обозначения: R - измеряемое сопротивление
Rr - верхняя граница диапазона измерения
Таблица 5 - Сила измерительных токов
| Модели | MGR10, MGR10А | MGR10В | MGR10С | |||
| Сила тока | минимум | максимум | минимум | минимум | минимум | минимум |
| Диапазоны измерений | Сила измерительных токов | |||||
| 0 - 3 мОм | 1А | 10А | - | - | - | - |
| 0 - 30,0 мОм | 1А | 10А | - | - | - | - |
| 0 - 200,0 мОм | 1А | 10А | 10 мА | 100 мА | - | - |
| 0 - 3,0 Ом | 0,1 А | 1 А | 10 мА | 100 мА | 10 мА | 10 мА |
| 0 - 30,0 Ом | 10 мА | 100 мА | 10 мА | 100 мА | 10 мА | 10 мА |
| 0 - 300,0 Ом | 1 мА | 10 мА | 1 мА | 10 мА | 1 мА | 1 мА |
| 0 - 3,0 кОм | 100 мкА | 1 мА | 100 мкА | 1 мА | 100 мкА | 100 мкА |
| 0 - 30,0 кОм | 10 мкА | 100 мкА | 10 мкА | 100 мкА | 10 мкА | 10 мкА |
Таблица 6 - дополнительные погрешности измерения сопротивления от температуры, диапазоны и пределы погрешностей измерения температуры
| Характеристика, все модели | Значение |
| Дополнительная относительная погрешность от изменения окружающей температуры 1/ оС | 5-10 -5 |
| Диапазоны измерений температуры, оС | 0 - 40 |
| Характеристика | Значение |
| Дисплей | 10,4“, жидкокристаллический , разрешение 1024x768, подсветка |
| Питание от сети переменного тока: Напряжение, В Частота, Гц Потребляемая мощность, В-А | 230 ± 23 50/60 50 |
| Напряжение аккумулятора питания (MGR10-A), В | 12 |
| Габаритные размеры, мм (высота х ширина х глубина) | 155 х 365 х 355 |
| Масса, кг питание от сети, питание от сети и аккумулятора (MGR10-A) | 9,8 12 |
| Рабочие условия: Температура, оС Относительная влажность (без конденсации), % | От 0 до 45 до 80 при 31 оС |
Знак утверждения типа наносят на корпус микроомметра в виде наклейки и типографским способом на обложку руководства по эксплуатации.
Микроомметр 1 шт.
Комплект кабелей измерительных 1 шт.
Кабель питания 1 шт.
Руководство пользователя 1 шт.
Методика поверки 1 шт.
осуществляется по документу МП 56311-14 «Микроомметры серии MGR10. Методика поверки» согласованным ФГУП «ВНИИМС» 22.11. 2013 г.
Основные средства поверки: катушки электрического сопротивления Р310, Р321 и Р331 (Госреестр 1162-58).
Методики (методы) измерений приведены в руководствах по эксплуатации микроомметров.
Нормативные и технические документы, устанавливающие требования к микроомметрам серии MGR10.
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
