| Номер в госреестре | 56312-14 |
| Наименование СИ | Измерители сопротивления обмоток трансформаторов |
| Обозначение типа СИ | СА640 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители сопротивления обмоток трансформаторов СА640 Назначение средства измерений
Измерители сопротивления обмоток трансформаторов СА640 (далее - измерители) -предназначены для измерения и контроля активного сопротивления постоянному току обмоток трехфазных и однофазных трансформаторов и других объектов с высокой индуктивностью.
Принцип действия измерителя основан на измерении сопротивления методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерения. Измерение сопротивления выполняется автоматически. Процесс измерения условно можно разделить на четыре этапа: установка заданного значения силы тока, стабилизация тока, измерения сопротивления и разряд энергии накопленной в индуктивности. Также измеритель позволяет проводить в автоматическом режиме размагничивание магнитной системы трансформатора. Размагничивание выполняется рядом последовательных пропусканий постоянного тока противоположных полярностей по одной из обмоток каждого из стержней магнитной системы.
Питание измерительной цепи при измерении сопротивления и размагничивании обеспечивает встроенный импульсный источник питания инверторного типа с автоматической установкой и стабилизацией заданного значения силы тока.
Управление прибором осуществляется с помощью блока управления через волоконнооптический кабель и блок сопряжения универсальный.
Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и комплект кабелей.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер "СЕТЬ", разъем для подключения к сети питания и разъем для подключения волоконнооптического кабеля.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе, на передней панели которого установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля и тумблер " СЕТЬ ".

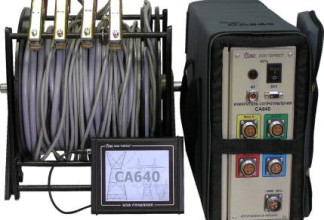

Внешний вид измерителя СА640, кабеля измерительного и блока управления представлен на рисунке 1.
Измерители имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Лист № 2 Всего листов 5
Идентификационные данные программного обеспечения измерителя приведены в таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.
| Таблица 1 - Идентификационные данные прог | эаммного обеспечения измерителя | |||
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Встроенное | CA640.hex | v4.12 и выше | - | - |
| Встроенное | BU.hex | v1.40 и выше | - | - |
| Внешнее | setup CA640 ETL v1.30.exe | v1.30 и выше | - | - |
| Внешнее | setup CA640 ARCH _v1.10.exe | v1.10 и выше | - | - |
Таблица 2 - Метрологические и технические характеристики измерителя
Основные метрологические и технические характеристики приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон измерения активного сопротивления, кОм | от 0 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерения активного сопротивления, Ом | ( 10 ~5 Л ± 0,002 • R + I V / |
| Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °С до границ рабочего диапазона температур, Ом | ( 10 ~5 Л ± 0,5 • 0,002 • R + I V / |
| Диапазон измерения силы постоянного тока в измерительной цепи при измерении сопротивления, А | от 0,002 до 25 |
| Пределы допускаемой основной относительной погрешности измерения силы постоянного тока при измерении сопротивления, % | ± 5 |
| Пределы допускаемой дополнительной относительной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающего воздуха от границ нормального диапазона температур на каждые 10 °С до границ рабочего диапазона температур, % | ± 2,5 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность, не более, % | от 0 до плюс 40 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, не более, % | от минус 20 до плюс 50 80 |
| Напряжение питания | от 198 до 253 В переменного тока |
| Наработка на отказ, ч, не менее | 9000 |
| Средний срок службы, лет, не менее | 8 |
| Габаритные размеры, мм, не более: - блок измерительный - блок управления - блок сопряжения универсальный | 120x315x415 170x141x32 120x85x35 |
| Масса, кг, не более: - блок измерительный - блок управления - блок сопряжения универсальный - комплект кабелей | 9,9 0,7 0,4 10,3 |
| Примечание: R - измеренное значение активного сопротивления, Ом; I - измеренное значение силы постоянного тока, А. | |
Знак утверждения типа наносится на панели измерителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Таблица 3
Комплект поставки представлен в таблице 3.
| Наименование и условное обозначение | Кол. |
| Блок измерительный | 1 шт. |
| Блок управления | 1 шт. |
| Блок сопряжения универсальный | 1 шт*. |
| Персональный компьютер | 1 шт*. |
| Кабель волоконно-оптический ВОК2 | 1 шт*. |
| Кабель измерительный КИ | 1 шт. |
| Кабель интерфейсный КИ(БУ-БИ) | 1 шт*. |
| Кабель интерфейсный КИ(ПК-БИ) | 1 шт*. |
| Кабель интерфейсный КИ(БУ-БСУ) | 1 шт*. |
| Кабель mini-USB | 1 шт*. |
| Кабель питания КП (БИ) | 1 шт. |
| Кабель питания 50 Гц 230 В | 1 шт*. |
| Мера нулевого сопротивления | 1 шт. |
| Двухконтактный вывод | 2 шт. |
| Зажим широкоформатный | 1 шт*. |
| Барабан КИ | 1 шт*. |
| Сумка укладочная 640 | 1 шт. |
| Сумка кабельная | 1 шт*. |
| Сумка БУ | 1 шт. |
| Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 экз. |
| Руководство по эксплуатации. Часть 2. Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| * - Наличие определяется при заказе | |
осуществляется в соответствии с документом АМАК.411212.002 РЭ1 «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки представлены в таблице 4.
Таблица 4
| Средства измерений | Диапазон измерений | Класс точности |
| Магазин сопротивлений Р4830/2 | 5 кОм, 20 кОм | 0,02 |
| Катушки электрического сопротивления Р310 | 0,001 Ом, 0,01 Ом | 0,02 |
| Катушки электрического сопротивления Р321 | 1 Ом, 10 Ом | 0,01 |
| Катушки электрического сопротивления Р331 | 100 Ом | 0,01 |
| Вольтметр В7-35 | от 10 мкВ до 1000 В | 0,2 |
Сведения приведены в руководстве по эксплуатации АМАК.411212.002 РЭ «Измерители сопротивления обмоток трансформаторов СА640. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные документы, устанавливающие требования к измерителям
ГОСТ 3484.1-88 «Трансформаторы силовые. Методы испытаний и измерений»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 30 |
