Конденсаторы газонаполненные измерительные MCP, MCF, 56313-14

Назначение

Конденсаторы газонаполненные измерительные MCP, MCF предназначены для использования в качестве элементов эталонных измерительных систем для поверки и калибровки делителей высокого напряжения переменного тока и иных высоковольтных измерительных систем в соответствии с МЭК 60060-2, для поверки и калибровки измерительных трансформаторов напряжения методом компарирования токов, а также для прецизионных измерений емкости высоковольтных конденсаторов и тангенса угла потерь в мостовых измерительных схемах.

Описание

Конденсаторы газонаполненные измерительные MCP, MCF представляют собой систему коаксиально расположенных металлических электродов, образующих измерительные емкости С1 и С2, помещенных в замкнутый объем, наполненный гексафторидом серы SF6 (для MCP) либо смесью газов на основе двуокиси углерода СО2 (для MCF). Заполнение конденсаторов сжатым газом осуществляется от баллона высокого давления через редуктор и вакуумный игольчатый вентиль, вмонтированный в нижний фланец конденсаторов. Для контроля давления сжатого газа в объеме конденсаторов на нижнем фланце каждого экземпляра конденсатора установлен манометр.

Цилиндрические корпуса конденсаторов изготовлены из стеклотекстолита (для конденсаторов исполнения MCP) либо гетинакса (для конденсаторов исполнения MCF). Верхний и нижний металлические фланцы герметично соединены через уплотняющие прокладки с торцами корпусов при помощи болтовых соединений.

Ввод высокого напряжения снабжен высоковольтным экраном, собранным из отдельных металлических дисков, образующих сферическую поверхность.

Корпуса конденсаторов закреплены на металлическом основании. Основания конденсаторов снабжены колесами со стопорами для перемещения в пределах высоковольтного зала.

Измерительные выводы емкостей С1 и С2 выполнены при помощи герметичных проходных изоляторов и соединены с разъемами LEMO-3S (основная емкость) и N-типа (вспомогательная емкость), размещенными в коробке, укрепленной на основании конденсаторов. Для защиты измерительных приборов, подсоединяемых к конденсаторам, в коробке установлены защитные разрядники «Epcos» с разрядным напряжением 1000 В.

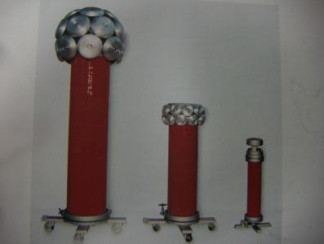

Внешний вид конденсаторов газонаполненных измерительных MCP, MCF изображен на рисунке 1, схема пломбирования изображена на рисунке 2.

Метрологические и технические характеристики конденсаторов газонаполненных измерительных MCP, MCF приведены в таблицах 1-4.

Таблица 1 - Номинальные напряжения и емкости конденсаторов

Таблица 2 - Метрологические характеристики

Таблица 4 - Габаритные размеры и масса конденсаторов

Нормальные условия применения:

-    температура окружающего воздуха (для конденсаторов MCP),°C.

. 20±2;

.20±5;

. 30-80; 84-106.

-    температура окружающего воздуха (для конденсаторов MCF), °С

-    относительная влажность воздуха, %....................................

-    атмосферное давление, кПа...............................................

Рабочие условия применения (климатические воздействия):

-    температура окружающего воздуха, °С................................................. 5- 40;

-    относительная влажность воздуха при температуре 30 °С, %.........................75;

-    атмосферное давление, кПа........................................................... 84-106,7.

Предельные условия транспортирования и хранения:

-    температура окружающего воздуха, °С...............................от минус 25 до 55;

-    давление газа при транспортировании, кПа, не более:.................................. 50.

Знак утверждения типа

Знак утверждения типа наносят на корпус конденсаторов газонаполненных измерительных MCP, MCF в виде наклейки, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплект конденсатора входят составные части, принадлежности и документация, приведенные в таблице 5.

Таблица 5— Комплектность конденсатора_

Поверка

осуществляется в соответствии с ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки».

Основные средства поверки: ГЭТ 175-2009 «Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты».

Мост переменного тока высоковольтный СА 7100-2. Номер по Государственному реестру средств измерений РФ: 21884-01.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в документе «Конденсаторы газонаполненные измерительные MCP, MCF. Руководство по эксплуатации» .

Нормативные и технические документы, устанавливающие требования к конденсаторам газонаполненным измерительным MCP, MCF

1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ 6746-94 «Меры электрической ёмкости. Общие технические требования».

3    IEC 60060-2:1994 «Технология испытаний высоким напряжением. Часть 2. Измерительные системы».

4    Техническая документация «HIGHVOLT Pruftechnik Dresden GmbH», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
