| Номер в госреестре | 56317-14 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | UT |
| Изготовитель | "Biss" (Bangalore Integrated System Solutions (P) Ltd.), Индия |
| Год регистрации | 2014 |
| Срок свидетельства | 14.12.2024 |
| МПИ (интервал между поверками) | 1 год |
Машины испытательные универсальные UT предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Принцип действия машин испытательных универсальных UT основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Машины испытательные универсальные UT состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, с расположенными на них захватами для образцов, электрического или гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в клиновых или гидравлических захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации.
Конструкция корпуса машин испытательных универсальных UT обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины испытательные универсальные UT выпускаются в следующих модификациях: UT-01-0005, UT -01-0010, UT-01-0015, UT -01-0025, UT -02-0025, UT -02-0050, UT -03-0050, UT -03-0100, UT -03-0150, UT -03-0250, UT -03-0500, UT -03-0750, UT -04-0050, UT -04-0100, UT -04-0150, UT -04-0250, UT -04-0500, UT -04-0750, UT -05-0500, UT -05-1000, UT -05-1500, UT -05-2000, UT -06-0001, UT -06-0002, UT -06-0003, UT -08-0025, UT -08-0055, UT -08-0101, UT -08-0102, UT -08-0151, UT -08-0152, UT -08-0251, UT -08-0252, UT -08-0501, UT -08-0502.

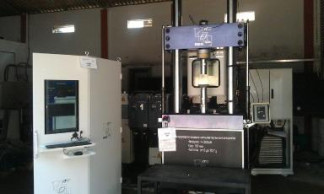

Модификации машин испытательных универсальных UT отличаются наибольшим пределом нагрузки, габаритными размерами, массой. Общий вид машины испытательной универсальной испытательной UT представлен на рисунке 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MTL-32 | MTL-32 | V 3.ХХ* | DC217141 | CRC 32 |
| TestBuilder | TestBuilder | V 2.ХХ* | C2FBC26B | CRC 32 |
1. MTL-32 - основное ПО отвечает за работу машины, запускается первым.
2. TestBuilder - измерительное ПО. Отвечает за измерения и программы испытания. Запускается после MTL-32
* 3, * 2- метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Метрологические и технические характеристики машин испытательных универсальных UT приведены в таблице 2.
Таблица 2
| Техническая характеристи ка | Значение характе | ристики / Модификация | |||||||||||||||
| UT- 01 0005 | UT- 01 0010 | UT- 01 0015 | UT- 01 0025 | UT- 02 0025 | UT- 02 0050 | UT- 03 0050 | UT- 03 0100 | UT- 03 0150 | UT- 03 0250 | UT- 03 0500 | UT- 03 0750 | UT- 04 0050 | UT- 04 0100 | UT- 04 0150 | UT- 04 0250 | UT- 04 0500 | |
| Наибольшая предельная нагрузка, кН | 5 | 10 | 15 | 25 | 50 | 100 | 150 | 250 | 500 | 750 | 50 | 100 | 150 | 250 | 500 | ||
| Пределы допускаемой относительной погрешности измерения силы, % | ± 0,5 | ||||||||||||||||
| Техническая характерис тика | Значение характеристики / Модификация | |||||||||||||||||
| UT- 04 0750 | UT- 05 0500 | UT- 05 1000 | UT- 05 1500 | UT- 05 2000 | UT- 06 0001 | UT- 06 0002 | UT- 06 0003 | UT- 08 0025 | UT- 08 0055 | UT- 08 0101 | UT- 08 0102 | UT- 08 0151 | UT- 08 0152 | UT- 08 0251 | UT- 08 0252 | UT- 08 0501 | UT- 08 0502 | |
| Наибольшая предельная нагрузка, кН | 750 | 500 | 100 0 | 150 0 | 200 0 | 800 | 100 0 | 120 0 | 25 | 50 | 100 | 100 | 150 | 150 | 250 | 250 | 500 | 500 |
| Пределы допускаемой относительн ой погрешности измерения силы, % | ± 0,5 | ± 1,0 | ||||||||||||||||
| Габаритные размеры, мм (не более) | 3600х1200х600 | |||||||||||||||||
| Масса, кг (не более) | 11000 | |||||||||||||||||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Комплектность средства измерения приведена в таблице 3.
Таблица 3
| Наименование | Кол-во, шт | Примечание |
| Машина испытательная универсальная UT | 1 | Модификация по заказу |
| CD с Руководством по эксплуатации и методикой поверки | 1 | |
| CD с ПО | 1 | |
| Методика поверки МП ТИнТ 140-2013 | 1 |
осуществляется по документу МП ТИнТ 140-2013 «Машины испытательные универсальные UT. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 21.05.2013 г.
Основные средства поверки:
- рабочие эталонные (динамометры) 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %.
Сведения о методах измерений содержатся в документе «Машины испытательные универсальные UT. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным UT
1. Техническая документация изготовителя «Biss» (Bangalore Integrated System Solutions (P) Ltd.), Индия.
2. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
