| Номер в госреестре | 56319-14 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | MicroCal 20 DPC |
| Изготовитель | ООО НТЦ "ЭРПА", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

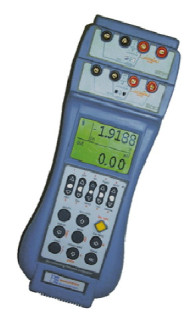

Калибраторы многофункциональные MicroCal 20 DPC (далее - калибраторы) предназначены для воспроизведения и измерений силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термоэлектрических преобразователей, термопреобразователей сопротивления, других неэлектрических величин, преобразованных в электрические сигналы.
Принцип действия калибраторов основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и генерацию задаваемых сигналов с помощью ЦАП.
Калибраторы представляют собой портативные, питающиеся как от аккумуляторов, так и от блока питания, цифровые приборы, выполненные в ударопрочном, пылевлагозащитном корпусе.
Калибраторы обеспечивают одновременное генерирование и измерение физических величин двумя гальванически развязанными каналами с отображением измерительной информации на графическом дисплее.
Конструктивно калибраторы выполнены в виде переносных приборов.
Калибраторы обладают возможностью хранения результатов измерений во встроенной памяти, визуального наблюдения электрических процессов.
Программное обеспечение калибраторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения калибраторов представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение для калибратора MicroCal 20DPC | МС20_У7101^ | 7.101 | 409А28В6 | CRC 32 |
Метрологические характеристики калибраторов нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические характеристики калибраторов приведены в таблице 2. Таблица 2
| Параметр | Диапазоны воспроизведения и измерений | Разреше ние | Пределы допускаемой основной абсолютной погрешности при температуре (23 ± 5) °С | |
| Измерение | Воспроизведение | |||
| Напряжение постоянного тока | от минус 20 до 200 мВ | 1 мкВ | ±(0,0002 U + 4 мкВ) | ±(0,0002 U + 3 мкВ) |
| от минус 0,2 до 2 В | 10 кВ | ±(0,0002 U + 20 мкВ) | ±(0,0002 U + 10 мкВ) | |
| от минус 2 до 20 В | 100 мкВ | ±(0,0002 U + 0,2 мВ) | ±(0,0002 U + 0,1 мВ) | |
| Постоянный ток | от 0 до 50 мА (от минус 5 до 50 мА) | 0,1 мкА | ±(0,0002 I + 0,5 мкА) | ±(0,0002 I + 0,4 мкА) |
| Сопротивле ние | от 0 до 500 Ом | 10 мОм | ±(0,0002 R + 22 мОм) | ±(0.0002 R + 30 мОм) |
| от 0 до 5 кОм | 100 мОм | ±(0,0002 R + 0,22 Ом) | ±(0,0002 R + 0,3 Ом) | |
| Параметр | Диапазоны воспроизведения и измерений | Разреше ние | Пределы допускаемой основной абсолютной погрешности при температуре (23 ± 5) °С | |||
| Измерение | Воспроизведение | |||||
| Частота | от 1 до 200 Гц | 0,001 Гц | ±(0,00005 F + 0,002 Гц) | ±(0,00005 F + 0,001 Гц) | ||
| от 1 до 2000 Гц | 0,01 Гц | ±(0,00005 F + 0,02 Гц) | ±(0,00005 F + 0,01 Гц) | |||
| от 1 до 20000 Гц | 0,1 Гц | ±(0,00005 F + 0,2 Гц) | ±(0,00005 F + 0,1 Гц) | |||
| Температура с помощью термопары | J | от минус 210 до минус 200 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | |
| от минус 200 до 1200°С | 0,01 °С | ±(0,0002 Т + 0,11 °С) | ±(0,0002 Т + 0,1 °С) | |||
| К | от минус 270 до минус 200 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | ||
| от минус 200 до 1370°С | 0,01 °С | ±(0,0002 Т +0,11°С) | ±(0,0002 Т + 0,1 °С) | |||
| Т | от минус 270 до минус 200 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | ||
| от минус 270 до 400 °С | 0,01 °С | ±(0,0002 Т + 0,11 °С) | ±(0,0002 Т + 0,1 °С) | |||
| R, S | от минус 50 до 1760 °С | 0,1 °С | ±(0,0002 Т + 0,3 °С) | ±(0,0002 Т + 0,2 °С) | ||
| В | от 50 до 1820 °С | ±(0,0002 Т + 0,4 °С) | ±(0,0002 Т + 0,3 °С) | |||
| А-1 | от 0 до 2500 °С | |||||
| L | от минус 200 до 760 °С | 0,01 °С | ±(0,0002 Т + 0,11 °С) | ±(0,0002 Т + 0,1 °С) | ||
| N | от минус 270 до минус 200 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | ||
| от минус 200 до1300°С | 0,01 °С | ±(0,0002 Т + 0,11 °С) | ±(0,0002 Т + 0,1 °С) | |||
| Е | от минус 200 до 1000 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | ||
| Температура с помощью термопреобразователей сопротивления | Pt 100 | от минус 200 до 850 °С | 0,01 °С | ±(0,0002 Т + 0,06 °С) | ±(0,0002 Т + 0,05 °С) | |
| Pt 500 | от минус 200 до 850 °С | 0,1 °С | ±(0,0002 Т + 0,2 °С) | ±(0,0002 Т + 0,1 °С) | ||
| Cu 100 | от минус 180 до 150°С | 0,1 °С | ±(0,0002 Т + 0,15 °С) | ±(0,0002 Т + 0,05 °С) | ||
| Ni 100 | от минус 60 до 180°С | |||||
| Ni 120 | от 0 до 150°С | |||||
Примечания. U - воспроизводимое (измеряемое) напряжение постоянного тока;
I - воспроизводимая (измеряемая) сила постоянного тока;
R - воспроизводимое (измеряемое) сопротивление постоянному току;
Т - воспроизводимая (имитируемая) и измеряемая температура в °С.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха ± 0,002 % от верхней границы применяемого предела измерений на °С. Входное сопротивлении:
- в режиме измерений напряжения: на пределах до 2В - не менее 10 МОм;
на пределе 20 В - не менее 500 кОм;
- в режиме измерений силы тока не более 20 Ом при силе тока 1 мА.
Выходное сопротивление: в режиме воспроизведения напряжения не более 0,5 Ом при максимальном токе нагрузки 0,5 мА.
Максимальное сопротивление нагрузки в режиме воспроизведения силы тока 1 кОм при силе тока 20 мА.
Сила тока при воспроизведении (моделировании) сопротивления (термометров сопротивления) от 0,1 до 2 мА.
Погрешности преобразования термопар и термометров сопротивления не включены в погрешности измерений (воспроизведения)._
Основные технические характеристики калибраторов приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С относительная влажность воздуха при температуре 30 °С, % | от минус 10 до плюс 50 до 95 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 290 х 98 х 57 |
| Масса, кг, не более | 1,4 |
| Номинальные напряжения питания блока питания от сети переменного тока частотой 50 или 60 Гц, В | 100, 120, 230, 240 |
| Время непрерывной работы от аккумулятора, ч, не менее | 3 |
| Время полного заряда аккумулятора, ч, не более | 10 |
Знак утверждения типа наносят на лицевую панель калибраторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят: калибратор многофункциональный MicroCal 20 PDC, зарядное устройство, руководство по эксплуатации, методика поверки.
осуществляется в соответствии с документом МП 56319-14 «Калибратор многофункциональный MicroCal 20 PDC. Методика поверки», утвержденным ГЦИ СИ ФБУ «Нижегородский ЦСМ» 31 октября 2013 г. и входящим в комплект поставки.
| Наименование и тип средства поверки | Основные технические характеристики средств измерений |
| Калибратор-вольтметр универсальный Н4-12 | Диапазон воспроизведения и измерений напряжения постоянного тока от 1 нВ до 1000 В, пределы допускаемой погрешности воспроизведения и измерений ± (0,0012 + 0,00025) %). Диапазон воспроизведения силы постоянного тока от 0,1 нА до 30 А, пределы допускаемой погрешности воспроизведения ± 0,0022 % |
| Мультиметр цифровой прецизионный 8508А | Диапазон измерений напряжения постоянного тока от 100 нВ до 1000 В с пределами допускаемой погрешности измерений ± (0,00037 + 0,0006) %. Диапазон измерений силы постоянного тока от 400 пА до 20 А с пределами допускаемой погрешности измерений ± (0,0014 + 0,042) %. Диапазон измерений сопротивления постоянному току от 4 мкОм до 2 ГОм с пределами допускаемой погрешности измерений ± (0,00083 - 0,2) %. |
| Частотомер электронно-счетный вычислительный Ч3-64 | Диапазон измерений частоты сигналов от 0,005 Гц до 150 МГц, пределы допускаемой погрешности измерений ± 5 10-7 |
| Генератор сигналов низкочастотный прецизионный Г3-110 | Диапазон воспроизводимых частот от 0,01 Гц до 2 МГц, пределы допускаемой погрешности установки частоты ±3 10 |
| Мера электрического сопротивления постоянного тока многозначная Р3026 | Диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм, кл.т. 0,002 |
Методы измерений с помощью калибраторов многофункциональных MicroCal 20 DPC указаны в документе «Калибратор многофункциональный MicroCal 20 DPC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным MicroCal 20 DPC
РПУА.438140.010 ТУ Калибратор многофункциональный MicroCal 20 DPC. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
