Термопреобразователи сопротивления платиновые RMW, 56320-14

Назначение

Термопреобразователи сопротивления платиновые RMW (далее - термопреобразователи или ТС) предназначены для измерения температуры подшипников редуктора.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки, соединенной с кабелем с присоединительными проводами. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный цилиндрический чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-х проводная.

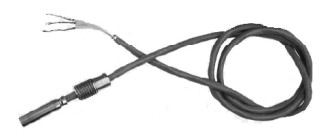

Чертеж общего вида термопреобразователя представлен на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С Температурный коэффициент ТС а, °С-1

от 0 до плюс 150 0,00385

Pt100

100

B

±(0,3+0,0051^1)

100

6

100

(2000-5000)

от минус 40 до плюс 85

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751) Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в

температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

Электрическое сопротивление изоляции при температуре плюс

(25±10) °С и относительной влажности воздуха от 30 до 80%, МОм

(при 100 В), не менее

Диаметр монтажной части ТС, мм

Длина монтажной части ТС, мм

Длина кабеля, мм

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователи сопротивления платиновые RMW Паспорт

8 шт. 8 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля». Подлежит первичной поверке перед вводом в эксплуатацию. Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователи сопротивления платиновые RMW.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым RMW

1.    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

2.    Техническая документация фирмы «THERMO SENSOR GmbH», Германия;

3.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

4.    ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта завода «Мономер» в г. Салавате.
