Анализаторы пыли Verewa мод. F-701-20, F-904-20, 56324-14

Назначение

Анализаторы пыли Verewa моделей F-701-20, F-904-20 предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе, воздухе рабочей зоны (модель F-701-20), промышленных выбросах (модель F-904-20).

Описание

Принцип действия анализаторов пыли Verewa - радиоизотопный, основан на поглощении в - излучения частицами пыли, осажденными на фильтрующую ленту. В качестве источника в - излучения используется изотоп С14. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение величины поглощения излучения осуществляется с помощью встроенного в анализатор детектора - счетчика Гейгера-Мюллера.

Анализаторы Verewa модели F-701-20 позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами для выделения мелких фракций пыли (РМ10, РМ2.5). Отбор проб осуществляется встроенным насосом.

Анализаторы Verewa модели F-904-20 для отбора проб из газоходов комплектуются внешним насосом, системой разбавления чистым воздухом отбираемых проб, пробоотборным зондом, и устройствами, позволяющими осуществлять обогрев или охлаждение пробы в зависимости от ее температуры. Для реализации режима изокинетического отбора проб могут использоваться наконечники зонда с различными внутренними диаметрами и регулироваться скорость отбора проб.

Модели анализаторов отличаются также исполнением аналитического блока, диапазонами измерений, габаритными размерами и массой.

am

-

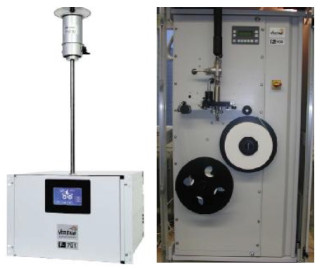

Анализатор пыли модели F-904-20

Анализатор пыли модели F-701-20

Анализаторы пыли Verewa имеют встроенное программное обеспечение «F-701-20» (модель F-701-20) и «F-904-20» (модель F-904-20), разработанное предприятием-изготовителем. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, передачи результатов измерений на внешние устройства и т.д.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран наименования программного обеспечения.

Анализаторы пыли Verewa имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

При нормировании метрологических характеристик анализаторов пыли Verewa учтено влияние программного обеспечения «F-701-20» и «F-904-20».

Технические характеристики

1. Диапазоны массовой концентрации пыли приведены в таблицах 2, 3.

Таблица 2

* Нижняя граница диапазона измерений приведена для объема отобранной пробы не менее 15 м3

Таблица 3

3. Масса, габаритные размеры, электрическое питание и потребляемая мощность анализаторов пыли Verewa приведены в таблице 4.

Таблица 4

4.    Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 30) В и частотой (50 ± 1) Гц.

5.    Наработка на отказ, ч, не менее    5 000

6.    Средний срок службы, лет    5

7.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С:

-    от 0 до 50 (модель F-701-20);

-    от минус 10 до 40 (модель F-904-20);

-    диапазон относительной влажности, %    от 10 до 80;

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов пыли Verewa и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки анализаторов пыли Verewa приведена в таблице 5.

Таблица 5

Поверка

осуществляется по документу МП-242-1569-2013 «Анализаторы пыли пыли Verewa. Методика поверки», утверждённому «28» июня 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева». Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.

Методики измерений приведены в эксплуатационной документации на анализаторы пыли Verewa.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли Verewa

1.    ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
