Генераторы инфранизкочастотные высоковольтные VLF Sin 34, VLF Sin 45, VLF Sin 54, 56326-14

Назначение

Генераторы инфранизкочастотные высоковольтные VLF Sin 34, VLF Sin 45 и VLF Sin 54 (далее - генераторы) предназначены для формирования высоких напряжений постоянного тока и переменного тока инфранизкой частоты трапецеидальной и синусоидальной формы.

Описание

Генераторы применяются для оценки качества изоляции измерением силы постоянного тока утечки на высоких напряжениях постоянного тока, испытанием электрической прочности на высоких напряжениях переменного тока инфранизкой частоты трапецеидальной и синусоидальной формы.

Напряжение переменного тока инфранизкой частоты получают периодическим переключением регулируемого источника напряжения постоянного тока и индуктивно-ёмкостной цепи.

Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы и их амплитуды приблизительно равны.

Генератор содержит регулируемый источник постоянного тока, Г-образную цепь из индуктивности и накопительной ёмкости, высоковольтные полупроводниковые переключатели, диоды, ограничительные и разрядный резисторы. Управление генераторами VLF Sin 34, VLF Sin 45 производится встроенными контроллерами, модели VLF Sin 54 - ноутбуком.

Генераторы также позволяют измерять силу тока утечки изоляции при приложении напряжения постоянного тока, формируемого генератором.

Для управления генератором VLF Sin 34 используются кнопки, поворотная регулировочная ручка, и сенсорный дисплей, VLF Sin 45 - поворотный переключатель с боковыми функциональными кнопками, VLF Sin 54 - клавиатура ноутбука.

Режимы и результаты измерений VLF Sin 34 и VLF Sin 45 индицируются на встроенных дисплеях, VLF Sin 54 - на экране ноутбука.

Во всех моделях для протоколирования и сервиса используются интерфейсы USB, для дистанционного управления - Ethernet.

Генераторы могут использоваться отдельно и в составе высоковольтных лабораторий.

Конструктивно все генератора имеют моноблочную конструкцию.

VLF Sin 34 имеет корпус из пластмассы с откидной крышкой. На лицевой панели размещены дисплей, кнопки управления, поворотная регулировочная ручка, гнезда высоковольтного выхода, сетевого кабеля и заземления, интерфейсов Ethernet и USB, предохранители.

VLF Sin 45 имеет металлический корпус. На лицевой панели размещены дисплей, поворотный переключатель с боковыми функциональными кнопками, кнопки включения / выключения питания и высокого напряжения, аварийного выключения, гнездо интерфейса USB. На тыльной стороне размещены разъёмы высокого напряжения, внешнего устройства безопасности, сетевого питания с предохранителями, интерфейса Ethernet.

VLF Sin 54 имеет металлический корпус. На передней панели расположен разъём высокого напряжения, на боковой стенке - разъёмы интерфейсов Ethernet и USB, внешнего устройства безопасности, кабеля сетевого питания и заземления.

Генераторы питаются от сети переменного тока.

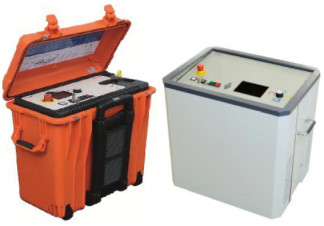

Рис 1 - Внешний вид генераторов

Несанкционированный доступ внутрь прибора предотвращается пломбированием винтов крепления у VLF Sin 34 и VLF Sin 34 верхней, а у VLF Sin 54 - передней стенки корпуса.

Программное обеспечение

Таблица 1 - Программное обеспечение

Примечание: программное обеспечение, состоит из двух частей - vlfsinapp для локального управления и application для дистанционног управления.

Программное обеспечение установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики генераторов нормированы с учётом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Основные технические характеристики

Где U и I - значения устанавливаемого напряжения и силы тока утечки на дисплее генератора

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные листы руководства по эксплуатации типографским способом.

VLF Sin 34: Генератор, высоковольтный кабель, кабель питания, кабель заземления, сумка-тележка, сумка для принадлежностей, модуль USB флэш-памяти,руководство по эксплуатации, методика поверки.

VLF Sin 45: Генератор, крышка корпуса, высоковольтный кабель, кабель питания, кабель заземления, сумка для принадлежностей, модуль USB флэш-памяти, руководство по эксплуатации, методика поверки.

VLF Sin 54: Генератор, высоковольтный кабель, кабель питания, кабель заземления, внешнего устройства безопасности, сумка для принадлежностей, руководство по эксплуатации, методика поверки, ноутбук.

Поверка

осуществляется по документу МП 56326-14 «Генераторы инфранизкочастотные высоковольтные VLF Sin 34, VLF Sin 45 и VLF Sin 54. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.10. 2013 г.

Основные средства поверки: Делитель напряжения ДН-100Э (Госреестр 54883-13), Мультиметр АРРА-107 (Госреестр 20085-11), Осциллограф цифровой Tektronix TDS1012 (Госреестр 48471-11), частотомер электронно-счетный Ч3-63/1Э.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам инфранизкочастотным высоковольтным VLF Sin 34, VLF Sin 45 и VLF Sin 54

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех

нические условия.

2.    Техническая информация фирмы «Hagenuk KMT Kabelmesstechnik GmbH», Германия.

Рекомендации к применению
