| Номер в госреестре | 56335-14 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | Rosemount 648, Rosemount 848Т |
| Изготовитель | "Rosemount, Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Asia Pacific Private Limited", Сингапур; АО "ПГ "Метран", г.Челябинск; Производственная площадка: Фирм |
| Год регистрации | 2014 |
| Срок свидетельства | 15.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные Rosemount 648, Rosemount 848Т (далее по тексту - ПИ или преобразователи) предназначены для измерения и преобразования сигналов измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока, а так же приборов с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА) в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с WirelessHART).
Принцип действия ПИ основан на измерении и преобразовании сигнала измерительного преобразователя, в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с WirelessHART).
ПИ Rosemount 848Т Foundation fieldbus конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов.
ПИ Rosemount 648 и Rosemount 848Т с сигналом WirelessHART конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения модуля питания SmartPower, а также клеммами для подключения входного сигнала.
ПИ выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от измерительного (первичного) преобразователя, обработку результатов измерений и их передачу по беспроводному интерфейсу WirelessHART или по протоколу Foundation fieldbus.
ПИ преобразуют сигналы от термопреобразователей сопротивления и термоэлектрических преобразователей, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя полевой коммуникатор или HART-модем и компьютер с установленным программным обеспечением AMS Wireless Configurator или AMS Suite (для ПИ с цифровым сигналом Foundation fieldbus необходимо дополнительное оборудование).

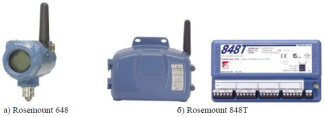

Фото общего вида ПИ представлено на рисунке 1.
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и несчитываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 | - Идентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 848 Fieldbus | 00848-1313-0005.bin | 7.01.005 | 0x10359D98 | CRC32 |
| 848 Wireless | Miwtt.a90 | 3.001.006 | 0x1ABF | CRC16 |
| 648 Wireless | 648.a90 | 4.000.000 | 0x901B | CRC16 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристик | Rosemount 648 | Rosemount 848Т |
| Диапазон измерения температуры, °C | ||
| 1) термопреобразователей сопротив | ||
| ления с НСХ: | ||
| - Pt100 (a=0,00385) | от минус 200 до 850 | |
| - Pt200 (a=0,00385) | от минус 200 до 850 | |
| - Pt500 (a=0,00385) | от минус 200 до 850 | |
| - Pt1000 (a=0,00385) | от минус 200 до 300 | |
| - Pt50 (a=0,00391) (50П) | от минус 200 до 550 | |
| - Pt100 (a=0,00391) (100П) | от минус 200 до 550 | |
| - Cu50 (a=0,00426) | от минус 50 до 200 | |
| - Cu100 (a=0,00426) | от минус 50 до 200 | |
| - Cu10 (a=0,00428) (10М) | от минус 50 до 250 | |
| - Cu50 (a=0,00428) (50М) | от минус 185 до 200 | |
| - Cu100 (a=0,00428) (100М) | от минус 185 до 200 | |
| - Ni120 (a=0,00617) (120Н) | от минус 70 до 300 | |
| 2) преобразователей термоэлектри- | ||
| ческих с НСХ: | ||
| - B | от 100 до 1820 | |
| - E | от минус 50 до 1000 | от минус 200 до 1000 |
| - J | от минус 180 до 760 | |
| - K | от минус 180 до 1372 | |
| - N | от минус 200 до 1300 | |
| - R | от 0 до 1768 | |
| - S | от 0 до 1768 | |
| - T | от минус 200 до 400 | |
| - L | от минус 200 до 800 | |
| Наименование характеристик | Rosemount 648 | Rosemount 848Т |
| Диапазон измерения напряжения, мВ | от минус 10 до 100 | от минус 10 до 100; 1) от минус 10 до 1000; 1) от 0 до 10000 |
| Диапазон измерения сопротивления, Ом | от 0 до 2000 | |
| Диапазон измерения тока, мА | — | от 4 до 20 |
| Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от:, °С 1) термопреобразователей сопротивления с НСХ: - Pt100 (a=0,00385) - Pt200 (a=0,00385) - Pt500 (a=0,00385) - Pt1000 (a=0,00385) - Pt50 (a=0,00391) (50П) - Pt100 (a=0,00391) (100П) - Cu50 (a=0,00426) - Cu100 (a=0,00426) - Cu10 (a=0,00428) (10М) - Cu50 (a=0,00428) (50М) - Cu100 (a=0,00428) (100М) - Ni120 (a=0,00617) (120Н) 2) 2) преобразователей термоэлектрических с НСХ: - B - E - J - K - N - R - S - T - L | ±0,225 ±0,405 ±0,285 ±0,285 ±0,450 ±0,225 ±0,720 ±0,360 ±2,100 ±0,720 ±0,360 ±0,225 ±4,500 (от 100 до 300 °С); ±1,155 (св. 300 до 1820 °С) ±0,300 ±0,525 ±1,050 (от -180 до -90 °С); ±0,750 (св. -90 до 1372 °С) ±0,750 ±1,125 ±1,050 ±0,525 ±0,525 | ±0,30 ±0,54 ±0,38 ±0,40 ±0,57 ±0,28 ±0,96 ±0,48 ±3,20 ±0,96 ±0,48 ±0,30 ±6,00 (от 100 до 300 °С); ±1,54 (св. 300 до 1820 °С) ±0,40 ±0,70 ±1,00 ±1,00 ±1,50 ±1,40 ±0,70 ±0,71 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения, мВ | ±0,0225 | ±0,05 (от -10 до 100 мВ); 1) ±1,00 (от -10 до 1000 мВ); 1) ±10 мВ или 0,2 % от диапазона измерения (от 0 до 10000мВ) |
| Наименование характеристик | Rosemount 648 | Rosemount 848Т |
| Пределы допускаемой основной аб | ||
| солютной погрешности измерения | ±0,675 | ±0,90 |
| сопротивления, Ом | ||
| Пределы допускаемой основной аб- | ||
| солютной погрешности измерения | — | ±0,01 |
| тока, мА | ||
| Температура окружающей среды, °С | от минус 55 до 85 | от минус 40 до 85 |
| 3) Дополнительная абсолютная по- | ||
| грешность измерения и преобразова- | ||
| ния в температуру, вызванная влия- | ||
| нием температуры окружающей сре- | ||
| ды в рабочем диапазоне температур | ||
| на каждый 1 °С, сигналов от:, °С | ||
| 1) термопреобразователей сопротив | ||
| ления с НСХ: | ||
| - Pt100 (a=0,00385) | ±0,0045 | ±0,003 |
| - Pt200 (a=0,00385) | ±0,0060 | ±0,004 |
| - Pt500 (a=0,00385) | ±0,0045 | ±0,003 |
| - Pt1000 (a=0,00385) | ±0,0045 | ±0,003 |
| - Pt50 (a=0,00391) (50П) | ±0,0090 | ±0,004 |
| - Pt100 (a=0,00391) (100П) | ±0,0045 | ±0,002 |
| - Cu50 (a=0,00426) | ±0,0090 | ±0,004 |
| - Cu100 (a=0,00426) | ±0,0045 | ±0,002 |
| - Cu10 (a=0,00428) (10М) | ±0,0450 | ±0,030 |
| - Cu50 (a=0,00428) (50М) | ±0,0090 | ±0,004 |
| - Cu100 (a=0,00428) (100М) | ±0,0045 | ±0,002 |
| - Ni120 (a=0,00617) (120Н) | ±0,0045 | ±0,003 |
| 2) преобразователей термоэлектри | ||
| ческих с НСХ: | ||
| ±0,021 (св. 1000 °С); | ±0,014 (св. 1000 °С); | |
| ±[0,048-(0,00375 % (t°-300))] | ±[0,032-(0,0025 % (t°-300))] | |
| - B | (св. 300 °С до 1000 °С); | (св. 300 °С до 1000 °С); |
| ±[0,081-(0,0165 % (t°-100))] | ±[0,054-(0,011 % (t°-100))] | |
| (от 100 °С до 300 °С) | (от 100 °С до 300 °С) | |
| - E | ±[0,0075+(0,000645 % от t°)] | ±[0,005+(0,00043 % от t°)] |
| ±[0,0081+(0,000435 % от t°)] | ±[0,0054+(0,00029 % от t°)] | |
| - J | t О IV о ° ) | t О IV о ° ) |
| ±[0,0081+(0,00375 % от 11°|)] | ±[0,0054+(0,0025 % от 11°|)] | |
| (t°< 0 °С) | (t°< 0 °С) |
| Наименование характеристик | Rosemount 648 | Rosemount 848Т |
| - K - N - R - S - T - L | ±[0,0092+(0,00081 % от t°)] (t°> 0 °С); ±[0,0092+(0,00375 % от |t°|)] (t°< 0 °С) ±[0,0102+(0,00054 % от t°)] ±0,024 (t°> 200 °С); ±[0,0345-(0,0108 % от t°)] (t°< 200 °С) ±0,024 (t°> 200 °С); ±[0,0345-(0,00108 % от t°)] (t°< 200 °С) ±0,0096 (t°> 0 °С); ±[0,0096+(0,00645 % от 11°|)] (t°< 0 °С) ±0,0105 (t°> 0 °С); ±[0,0105+(0,0045 % от 11°|)] (t°< 0 °С) | ±[0,0061+(0,00054 % от t°)] (t°> 0 °С); ±[0,0061+(0,0025 % от 11°|)] (t°< 0 °С) ±[0,0068+(0,00036 % от t°)] ±0,016 (t°> 200 °С); ±[0,023-(0,0036 % от t°)] (t°< 200 °С) ±0,016 (t°> 200 °С); ±[0,023-(0,0036 % от t°)] (t°< 200 °С) ±0,0064 (t°> 0 °С); ±[0,0064-(0,0043 % от 11°|)] (t°< 0 °С) ±0,007 (t°> 0 °С); ±[0,007+(0,003 % от | t°|)] (t°< 0 °С) |
| 3) Дополнительная абсолютная погрешность измерения напряжения, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ | ±0,0008 | ±0,0005 |
| 3) Дополнительная абсолютная погрешность измерения сопротивления, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом | ±0,0126 | ±0,0084 |
| 3) Дополнительная абсолютная погрешность измерения тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мА | — | ±0,0001 |
| Максимальная влажность окружающего воздуха при температуре 35 °С, % | 99 | |
| Выходной сигнал | WirelessHART | WirelessHART; Foundation fieldbus |
| Напряжение питания, В - для WirelessHART; - для Foundation fieldbus | 7,2 | 7,2 от 9,0 до 32,0 |
| Диапазон температур при транспортировании, °С | от минус 55 до 60 | |
| Наименование характеристик | Rosemount 648 | Rosemount 848Т |
| Вид взрывозащиты | «искробезопасная цепь» тип «ia» | |
| Устойчивость к воздействию синусоидальной вибрации | группа GX частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3g | группа GX частота от 10 до 60 Гц смещение 0,15 мм, частота 60 до 2000 Гц ускорение 3g |
| Степень защиты от воды и пыли | IP66, IP67 | IP66 |
| Устойчивость к воздействию внешнего переменного магнитного поля | частота (50±1) Гц напряженность до 400 А/м | |
| Габаритные размеры корпуса, ширина х высота х длина, мм, не более | 110x319x174 | 104x324x263 |
| Масса, кг, не более | 4 | |
| Средний срок службы, лет, не менее | 10 | |
| Для ПИ Rosemount 848Т WirelessHART 2) Основная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной +0,5 °С. 3) При отклонении температуры окружающей среды от 20 °С. Для диапазона температур окружающей среды от минус 40 до 85 °С. | ||
наносится на табличку преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки преобразователей измерительных Rosemount 648, Rosemount 848Т представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Комплектность поставки преобразователей измерительных Rosemount 648
| Обозначение | Наименование | Кол. | Примечание |
| Rosemount 648 | Преобразователь измерительный Rosemount 648 | 1 шт. | |
| 00809-0107-4648 | Преобразователи измерительные Rosemount 648. Руководство по эксплуатации | 1 экз. | На 10 штук и меньшее количество при поставке в один адрес |
| 12.5315.000.00 МП | Преобразователи измерительные Rosemount 648, Rosemount 848T. Методика поверки | 1 экз. | |
| 12.5315.001.00 ПС | Преобразователи измерительные Rosemount 648. Паспорт | 1 экз. | |
| 00813-0107-4648 | Преобразователи измерительные Rosemount 648. Лист технических данных | 1 экз. | По требованию заказчика |
| Обозначение | Наименование | Кол. | Примечание |
| Rosemount 848T | Преобразователь измерительный Rosemount 848T | 1 шт. | |
| 00809-0107-4848 | Преобразователь измерительный Rose-mount 848T с WirelessHART. Руководство по эксплуатации | 1 экз. | На 10 штук и меньшее количество при поставке в один адрес |
| 00809-0107-4697 | Преобразователь измерительный Rose-mount 848T с Foundation fieldbus. Руководство по эксплуатации | 1 экз. | |
| 12.5315.000.00 МП | Преобразователи измерительные Rosemount 648, Rosemount 848T. Методика поверки | 1 экз. | |
| 12.5315.002.00 ПС | Преобразователь измерительный Rosemount 848T. Паспорт | 1 экз. | |
| 00813-0107-4697 | Преобразователь измерительный Rosemount 848T. Лист технических данных | 1 экз. | По требованию заказчика |
проводится согласно документу 12.5315.000.00 МП «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2013 г.
Основные средства поверки:
- калибратор многофункциональный MC5-R диапазон воспроизведения сигналов напряжения постоянного тока от 0 до 500 мВ, пределы допускаемой основной погрешности
0,02 % показаний + 4 мкВ;
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- прецизионный магазин сопротивлений Meatest M622-V1000, кл. 0,005.
приведены в эксплуатационной документации предприятия-изготовителя.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным Rosemount 648, Rosemount 848Т
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 6651-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.585-2001 «ГСП. Термопары. Номинальные статические характеристики преобразования».
4. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
5. ТУ 4211-022-51453097-2013 «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Технические условия».
6. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
