| Номер в госреестре | 56339-14 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | LLT-RS |
| Изготовитель | ООО "РивалКом", г.Набережные Челны |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры LLT-RS Назначение средства измерений
Уровнемеры LLT-RS предназначены для контактного измерения уровня, раздела фаз двух жидкостей.
Принцип работы уровнемеров LLT-RS основан на взаимодействии резистивно-герконовой цепи с постоянным магнитом в поплавке, движущемся вдоль волновода (чувствительного элемента (ЧЭ)). Замыкание контактов геркона приводит к пропорциональному изменению общего сопротивления измерительной цепи. На выходе уровнемера получается потенциометрический сигнал.
Уровнемеры LLT-RS состоят из следующих функциональных блоков:
- волновода;
- поплавка;
- вторичного преобразователя (конвертора), выполняющего функцию аналогоцифрового преобразования уровня и обеспечивающего работу уровнемера по различным протоколам связи (опционально).
Измеренные данные передаются в систему верхнего уровня по токовому сигналу
4 ^ 20 мА + HART или по протоколам Profibus PA/DP, Foundation Fieldbus, в зависимости от используемого вторичного преобразователя.

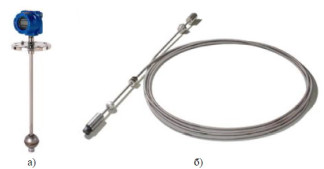

Уровнемеры LLT-RS имеют следующие исполнения:
- с жёстким чувствительным элементом (ЧЭ);
- с гибким чувствительным элементом.
I
б)
Внутреннее ПО реализует функции аналого-цифрового преобразования уровня, а также вывод данных через цифровой интерфейс. ПО неизменяемое.
Лист № 2 Всего листов 3
Уровень защиты ПО уровнемеров LLT-RS от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Внутреннее ПО | RV-PRS/XX. 6.07 | 6.07.1007 | 0хB017 | CRC16 |
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение | |
| с жёстким ЧЭ | с гибким ЧЭ | |
| Диапазон измерений уровня, мм | 20 - 6000 | 20 - 10000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±5 ±10 ±15 ±20 | ±5 ±10 ±15 ±20 |
| Верхняя зона нечувствительности, мм | 20 | |
| Давление измеряемой среды, МПа, не более | 40 | |
| Температура измеряемой среды, °С | от минус 196 до плюс 200 | |
| Габаритные размеры электронного блока, мм, не более | 120x150x150 | |
| Масса уровнемера, кг, не более | 50 | |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при 35 °С, %; - атмосферное давление, кПа | от минус 60 до плюс 85 до 95 от 61,3 до 106,7 | |
| Примечание - Пределы погрешности зависят от заказа и устанавливаются при изготовлении. | ||
наносят на шильдик уровнемеров LLT-RS методом фотохимического травления или лазерной гравировкой и титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество |
| Уровнемер LLT-RS | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к уровнемерам LLT-RS
ТУ 4214-002-93067824-2013 «Уровнемеры LLT. Технические условия».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Осуществление торговли и товарообменных операций.
