| Номер в госреестре | 56344-14 |
| Наименование СИ | Аспираторы для отбора проб воздуха |
| Обозначение типа СИ | БРИЗ |
| Изготовитель | Общество с ограниченной ответственностью «Медицина и Экология» (ООО «Медицина и Экология»), г. Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 02.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Аспираторы для отбора проб воздуха БРИЗ Назначение средства измерений
Аспираторы для отбора проб воздуха БРИЗ (далее по тексту - аспираторы) предназначены для измерения расхода и отбора проб воздуха с целью определения максимально разовых и среднесменных показателей содержания вредных веществ в зоне дыхания работника, а так же в жилых, общественных помещениях, детских и лечебнопрофилактических учреждениях.
Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха.
Аспираторы относятся к универсальным, электрическим, одноканальным, переносным приборам с установленными значениями объемного расхода, с прямым измерением отбираемого объема проб воздуха в соответствии с ГОСТ Р 51945-2002. Аспираторы имеют три исполнения: БРИЗ-1; БРИЗ-2: БРИЗ-З.
Конструктивно БРИЗ-1 и БРИЗ-2 выполнены в виде одного блока, состоящего из пластмассового корпуса и имеющего разделенные перегородкой насосный и аккумуляторный отсеки. На верхнем торце корпуса расположены: кнопка включения/выключения питания прибора, штуцер всоса проб воздуха; штуцер отвода прокаченного воздуха. В БРИЗ-2 к боковой стенке корпуса прикреплен ротаметр с системой прокачки воздуха от пылевого аллонжа до канала всоса воздуха. В насосном отсеке установлены основные конструктивные элементы, обеспечивающие необходимую направленность движения воздуха в газовом канале (электродвигатель, резиновые лепестковые клапаны для забора и отвода воздуха, резиновый колпак и его толкатель). В аккумуляторном отсеке находятся два аккумулятора с параллельным подключением к электродвигателю. Задняя панель имеет скобу для крепления к поясному ремню или к карману одежды оператора.
БРИЗ-З конструктивно выполнен в виде одного блока, состоящего из пластмассового корпуса внутрь которого помещены: схема управления, насос и аккумулятор. На лицевой стороне аспиратора расположены следующие элементы управления и сигнализации: кнопка включения-выключения питания; клавиша выбора режима работы; клавиша увеличения текущего параметра; клавиша уменьшения текущего параметра, светодиодный индикатор работы; дисплей для отображения текущего, среднего расхода и служебной информации о работе прибора; гнездо для подключения зарядного устройства. На верхней стороне корпуса аспиратора расположены: штуцер для присоединения трубки всасывания воздуха; штуцер для отвода прокаченного воздуха.
По степени защиты оболочки к воздействию пыли и воды аспираторы соответствуют IP53 по ГОСТ 14254-96.
Общий вид аспираторов представлен на рисунке 1.

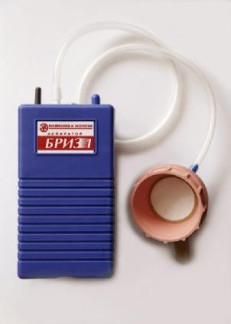

Аспиратор БРИЗ-3 Рисунок 1 - Фотографии общего вида аспираторов БРИЗ
В аспираторе БРИЗ-3 программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. В БРИЗ-1 и БРИЗ-2 программное обеспечение отсутствует.
Идентификационные данные встроенного программного обеспечения аспираторов БРИЗ-3 указаны в таблице 1.
БРИЗ-3
Таблица 1 - Идентификационные данные встроенного программного обеспечения аспираторов
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| main.hex | 1.0.0.0 | 9200BC18 | CRC32 |
Уровень защиты встроенного программного обеспечения аспираторов БРИЗ-З от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики аспираторов БРИЗ представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики аспираторов
| Параметры | Значение | ||
| БРИЗ-1 | БРИЗ-2 | БРИЗ-3 | |
| 1 | 2 | 3 | 4 |
| Диапазон измерений расхода воздуха, дм3/мин | 0,6-2,0 | 0,1-2,0 | 0,5-10,0 |
| Пределы допускаемой основной приведенной погрешности измерения расхода (у0), % | ±5 | ||
| Пределы допускаемой дополнительной приведенной погрешности за счет изменения температуры окружающего воздуха на каждые 10 °С от нормальной, % | ±0,5 Y0 | ||
| Количество проб воздуха, отбираемых одновременно | 1 | ||
| Линейная скорость потока воздуха, м/с, не более | 10 | ||
| Разрежение (при расходе 10 дм3/мин), кПа, не более | 10,5 | ||
| Изменение разрежения на входе аспиратора за 0,5 мин выдержки после создания максимального значения, кПа, не более | 2 | ||
| Режим работы | непрерывный и циклический | ||
| Напряжение питания, В, не более | 1,2 | 1,2 | 11,1 |
| Уровень шума, создаваемый аспиратором на расстоянии 0,5 м, дБ, не более | 50 | ||
| Продолжительность непрерывной работы - при температуре от минус 10 до 0 °С, ч, не менее - при температуре от 0 до 40 °С, ч, не менее | 1 | ||
| 6 | 6 | 4 | |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Габаритные размеры, мм, не более | 75x50x145 | 85x50x145 | 160x65x130 |
| Масса, кг, не более | 0,5 | 0,4 | 0,8 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 25 °С), %, не более - атмосферное давление, кПа (мм рт. ст.) | от минус 10 до плюс 40 85 от 84,0 до 106,7 (от 630 до 800) | ||
| Средняя наработка на отказ в рабочих условиях, ч, не менее | 6000 | ||
| Средний полный срок службы, лет, не менее | 6 | ||
наносится на лицевую панель корпуса с помощью самоклеющейся этикетки методом термотрансферной печати, на титульный лист руководства по эксплуатации - типографским способом.
| Наименование | Обозначение | Кол-во | ||
| Аспиратор | БРИЗ-1 | БРИЗ-2 | БРИЗ-3 | 1 шт. |
| Регулятор расхода | Нет | - | Нет | 1 шт. |
| Трубки для забора проб воздуха | ПХВ или силиконовые | 1/2/1 шт. | ||
| Пылевой аллонж | типа ИРА-10 | 1 шт. | ||
| Элементы питания | Ni-MH, “D” | Ni-MH, “D” | Li-Po | 2 /2/1 шт. |
| Трубка сорбционная | Нет | СТ-212 | * | 1 шт. |
| Фильтры | АФА-ВП-10 | 100 шт. | ||
| Зарядное устройство | * | * | - | 1 шт. |
| Сумка | - | 1 шт. | ||
| Руководство по эксплуатации | МЭК 00.00.01 РЭ | 1 экз. | ||
| Методика поверки | МП 94-221-2013 | 1 экз. | ||
| Примечание: *по отдельному заказу | ||||
осуществляется по документу МП 94-221-2013 «ГСИ. Аспираторы для отбора проб воздуха БРИЗ. Методика поверки», утвержденному ФГУП «УНИИМ» 13 ноября 2013 г.
Эталоны, применяемые при поверке:
- секундомер механический СОСпр 2б-2. Диапазоны измерений: (0-60) мин, (0-60) с, цена деления 0,2 с;
- расходомер-счетчик газа РГС-1. Диапазон измерений (0,2-2,0) дм /мин, погрешность ± (1,0-1,5) %;
- газовый счетчик ГСБ-400. Диапазон измерений (0,02-0,6) м /ч, погрешность ± 1 %.
Методика измерений входит в состав руководства по эксплуатации «Аспираторы для отбора проб воздуха БРИЗ. Руководство по эксплуатации. МЭК 00.00.01 РЭ».
Нормативные и технические документы, распространяющиеся на аспираторы для отбора проб воздуха БРИЗ
1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств
измерений объемного и массового расходов газа
2 ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия
4 ТУ 4213-007-51816602-2013 Аспираторы для отбора проб воздуха БРИЗ.
Технические условия
Осуществление работ по обеспечению безопасных условий и охраны труда.
