Анализаторы пыли D-R мод. D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F, 56348-14

Назначение

Анализаторы пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F предназначены для автоматического непрерывного измерения массовой концентрации взвешенных частиц в промышленных выбросах после проведения градуировки на конкретном источнике выбросов в соответствии с ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Технические требования».

Описание

В основу работы анализаторов пыли модели D-R 220 положен оптико-абсорбционный метод, заключающийся в изменении интенсивности прошедшего через анализируемую газовую среду видимого излучения. Источник и приемник излучения находятся в одном блоке прибора, а отражатель в другом. Блоки должны располагаться строго друг напротив друга. Световой поток, создаваемый источником света - полупроводниковым лазером с длиной волны 530 нм, проходит через анализируемую среду и, отражаясь от зеркала отражателя, регистрируется приемником. Изменение интенсивности регистрируемого светового потока обусловлено наличием в среде взвешенных частиц (пыли). Интенсивность регистрируемого излучения пропорциональна массовой концентрации пыли.

Полученные значения интенсивности могут быть представлены в единицах оптической плотности, коэффициента направленного пропускания или в единицах массовой концентрации пыли (мг/м3).

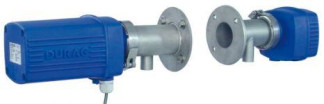

Конструктивно прибор состоит из трех блоков: блока измерений, отражателя, блока обдува (рис. 1).

Блок измерений предназначен для создания и регистрации светового потока, обработки сигналов первичных преобразователей, передачи измерительного сигнала на внешние устройства для его последующей обработки.

Отражатель предназначен для перенаправления светового потока, приходящего от блока измерений, обратно к блоку измерений, в результате чего световой поток проходит анализируемую среду дважды: в прямом и в обратном направлении, что является особенностью реализации метода измерения.

Блок обдува предназначен для подачи чистого воздуха с целью предотвращения осаждения пыли на оптических элементах прибора, находящихся в контакте с анализируемой средой.

Лист № 2 Всего листов 6

Принцип действия анализаторов пыли D-R 290 аналогичен модели D-R 220. Отличие заключается в используемом источнике излучения. В качестве источника излучения в анализаторах пыли D-R 290 применяется широкополосный полупроводниковый светодиод с диапазоном длин волн от 450 до 680 нм.

Полученные значения интенсивности могут быть представлены в единицах оптической плотности, коэффициента направленного пропускания или в единицах массовой концентрации пыли (мг/м3).

Конструктивно прибор состоит из четырех блоков: блока измерений, отражателя, блока обдува и блока управления (рис. 2).

Блок управления анализатора пыли D-R 290 предназначен для электропитания блока измерений, управления работой прибора, индикации результатов измерений и осуществления операций ввода/вывода. Назначение блока измерений, отражателя и блока обдува аналогично модели D-R 220.

Принцип действия анализаторов пыли D-R 300-40 - оптический и основан на регистрации рассеянного на частицах пыли видимого излучения. В качестве источника излучения в анализаторах пыли D-R 300-40 применяется галогеновая лампа. Свет, рассеянный на частицах пыли, регистрируется фотоприемником, расположенным под углом к источнику. В результате получают интегральную интенсивность рассеянного света, значение которой пропорционально массовой концентрации пыли.

Результаты измерений представлены в единицах массовой концентрации пыли (мг/м ).

Анализаторы пыли D-R 300-40 состоят из трех блоков: блока измерений, блока обдува и блока управления (рис. 3).

Рис.3. Внешний вид анализатора пыли D-R 300-40. Блок измерений.

Лист № 3 Всего листов 6

Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R 220 и D-R 290.

Принцип действия анализаторов пыли D-R 800 аналогичен модели D-R 300-40. Отличие заключается в используемом источнике излучения и отличном угле регистрации рассеянного излучения. В качестве источника излучения в анализаторах пыли D-R 800 применяется лазерный диод с длинной волны 650 нм.

Результаты измерений представлены в единицах массовой концентрации пыли (мг/м ).

Анализаторы пыли D-R 800 состоят из двух блоков: блока измерений и блока обдува (рис. 4). Длина зонда блока измерений может составлять 400 или 800 мм в зависимости от диаметра газохода.

Блок измерений модели D-R 800 предназначен как для создания и регистрации светового потока, так и для управления работой прибора, индикации результатов измерений и осуществления операции ввода/вывода.

Лист № 4 Всего листов 6

Принцип действия анализаторов пыли D-R 820F аналогичен модели D-R 800. Отличительной особенностью модели D-R 820F является наличие системы предварительного отбора пробы из газопылевого потока и системы подготовки пробы для проведения измерений. Присутствие таких систем позволяет проводить измерения массовой концентрации взвешенных частиц во влажных газопылевых потоках.

Результаты измерений представлены в единицах массовой концентрации пыли (мг/м ).

Конструктивно прибор состоит из трех блоков: блока измерений, блока обдува и блока управления (рис. 5).

Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R 220 и D-R 290.

Программное обеспечение

Приборы функционируют под управлением встроенного специализированного программного обеспечения, которое является неотъемлемой частью приборов. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, выполняет задачи самотестирования и осуществляет диалог с внешними устройствами.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.

Автономное ПО дублирует функции органов управления и индикации, расположенные на корпусе и предоставляет более удобный интерфейс общения пользователя с прибором, наглядное графического и табличное представления результатов измерений, простой и быстрый ввод данных с помощью клавиатуры, возможность сохранения результатов измерений в отдельных файлах в памяти компьютера.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические характеристики анализаторов пыли приведены в таблице 2.

Лист № 5 Всего листов 6 Таблица 2

* метрологические характеристики установлены для тестового аэрозоля ** опционально

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки (стандартная) анализаторов пыли D-R приведена в таблице 2.

Таблица 2.

Поверка

осуществляется по документу МП 242-1568-2013 «Анализаторы пыли D-R моделей D-R 220, DR 290, D-R 300-40, D-R 800 и D-R 820F. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «18» июня 2013 г.

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.

Сведения о методах измерений

Метод измерений описан в руководстве по эксплуатации приборов.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F

1.    ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

2.    РД 52.04.59-85 «Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов»;

3.    Техническая документация изготовителя.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда.
