Измерители расхода жидкости Raven-Eye, мод. Raven-Eye OCSO, Raven-Eye OCFM, Raven-Eye OC Hybrid, 56349-14

Назначение

Измерители расхода жидкости Raven-Eye, модели Raven-Eye OCSO, Raven-Eye OCFM, Raven-Eye OC Hybrid, (далее - измерители) предназначены для измерения скорости потока жидкости и уровня жидкости, определения объемного расхода и объема жидкости в напорных и безнапорных трубопроводах, открытых каналах.

Описание

Принцип работы измерителей основан на методе «Площадь-Скорость». Скорость потока жидкости в условиях свободного течения воды определяется бесконтактным радарным методом. Микроволновое излучение (24 ГГц), формируемое измерителем, попадая на свободную поверхность воды, отражается от неоднородностей, присутствующих в потоке, и попадает обратно в измеритель, который по разности частот (излучаемой и принимаемой) измеряет скорость движения поверхности жидкости. Объемный расход и объем жидкости определяется измерителем на основании информации об эпюре распределения скорости потока жидкости и его уровня. Зная эпюру распределения скоростей в месте установки радарного датчика и площадь внутреннего сечения трубопровода, можно определить расход и объем жидкости (диапазон измерений объемного расхода измеряемой среды зависит от внутреннего диаметра трубопровода или ширины канала).

Для безнапорных трубопроводов с возможностью затопления (подпоров безнапорного трубопровода) используется модель Raven-Eye OC Hybrid, которая позволяет применять, помимо радарного метода измерения скорости потока жидкости, другие методы измерения скорости потока или расхода жидкости с помощью имеющих свидетельство об утверждении типа измерителей скорости потока жидкости или измерителей расхода жидкости. Данные устройства подключаются к электронному блоку посредством аналоговых (0.. ..4-20 мА), импульсных или цифровых интерфейсов (RS485, HART).

Переключение радарного метода измерения скорости потока или расхода жидкости на другой метод осуществляется по заданному значению уровня потока жидкости.

Уровень потока жидкости в условиях безнапорного потока определяется бесконтактным ультразвуковым методом. Импульс ультразвука посылается на свободную поверхность жидкости, и часть сигнала возвращается к датчику. Время следования ультразвукового сигнала к поверхности жидкости и обратно используется для измерения уровня. Ультразвуковой датчик уровня выпускается в двух исполнениях: датчик уровня стандартного диапазона ULS-02 и датчик уровня увеличенного диапазона ULS-06.

Для измерения уровня потока жидкости могут использоваться и другие, имеющие свидетельство об утверждении типа датчики уровня, которые подключаются к электронному блоку посредством аналоговых (0.4-20 мА), импульсных или цифровых интерфейсов (RS485, HART).

Измерители моделей Raven-Eye OCSO, Raven-Eye OCFM предназначены для измерений скорости и уровня потока жидкости, определения объемного расхода и объема жидкости в безнапорных трубопроводах и каналах.

Для преобразования сигналов с первичных преобразователей в значения объемного расхода в состав измерителей модели Raven-Eye OCFM и Raven-Eye OC Hybrid входит электронный блок Unitrans, к которому подключаются основные и дополнительные первичные преобразователи уровня и скорости потока жидкости, и измерители расхода жидкости. Возможно одновременное подключение до 4 датчиков скорости и уровня для измерений в одном или нескольких измерительных створах.

Электронный блок Unitrans имеет дисплей, выходы 0.. .4-20 мА, частотные выходы, цифровые выходы RS-485. Программирование осуществляется посредством клавиш управления на электронном блоке. Электронный блок Unitrans имеет возможность одновременного измерения скорости и уровня потока в четырех трубопроводах или каналах. Электронный блок Unitrans преобразует информацию от основных и дополнительных первичных преобразователей скорости и уровня потока жидкости, осуществляет переключение между датчиками скорости, обрабатывает и передает данные. Электронный блок Unitrans имеет жидкокристаллический дисплей, состоящий из 4 окон. На каждое окно можно вывести до четырех значений измеряемых величин.

На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин:

-    объем;

-    средняя скорость;

-    уровень;

-    объемный расход;

-    мгновенный расход;

-    дата, время.

Выбор способов измерений, датчиков уровня, датчиков скорости, единиц измерений, диапазонов измерений уровня, конфигурации измерительного трубопровода и формы канала, архивация и обработка полученных результатов измерений осуществляется с помощью клавиш управления и жидкокристаллического дисплея электронного блока Unitrans.

Измерители модели Raven-Eye OCFM используются с портативными моделями электронных блоков: RTQ500; RTQ1000; RTQ2000. Портативные модели электронных блоков имеют выходы 4-20 мА, разъем для подключения дополнительных датчиков уровня, последовательный порт RS232. Электронные блоки RTQ500; RTQ1000; RTQ2000 отличаются типами и емкостью подключаемых аккумуляторных батарей.

Измерители модели Raven-Eye OCSO поставляются в комплектации с первичным преобразователем скорости и первичным преобразователем уровня, электронный блок не входит в состав комплектации измерителя. Выбор способов измерений, датчиков уровня, единиц измерений, диапазонов измерений уровня, конфигурации измерительного трубопровода и формы канала, архивация и обработка полученных результатов измерений для измерителей модели Raven-Eye OCSO осуществляется с помощью внешнего программного обеспечения RTQ-Log. Для связи измерителей Raven-Eye OCSO с верхним уровнем (ВУ), построенным на основе программируемых логических контроллеров (ПЛК), используется интерфейс RS485 (протокол Modbus ASCII). Возможно применение ПЛК производства Siemens, Schneider Electric, ОВЕН и др. ПЛК должны соответствовать следующим требованиям: наличие не менее 2 (двух) цифровых входов и выходов RS485 (Modbus), наличие беспроводных(GSM/GPRS) и/или проводных (Ethernet) каналов связи с использованием стандартных протоколов SMTP, FTP, HTTP(S).

При установке датчиков необходимо соблюдать длины прямых участков трубопровода. В простых случаях требуется не менее 3 Нмакс для безнапорных потоков и 3Ду для напорных потоков после датчиков, где Нмакс - наибольшее значение уровня жидкости в трубопроводе или канале, Ду - внутренний диаметр трубопровода, (при условии, что на расстоянии не менее 10 Нмакс для безнапорных потоков или 10Ду для напорных потоков перед датчиком нет местных сопротивлений). В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.

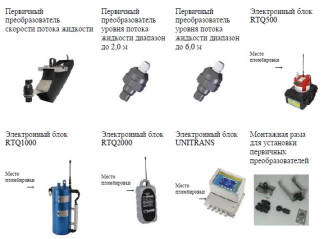

Внешний вид измерителя и электронного блока представлен на рисунке 1.

Первичный    Первичный

преобразователь    преобразователь

скорости потока жидкости уровня потока

Первичный преобразователь уровня потока

Электронный блок RTQ500

жидкости диапазон жидкости диапазон

до 6,0 м

до 2,0 м

Электронный блок RTQ1000

Место

пломбировки

Электронный блок RTQ2000

Электронный блок UNITRANS

Монтажная рама для установки первичных преобразователей

Рисунок 1

Программное обеспечение

Измерители имеют внешнее программное обеспечение (ПО).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* ПО закрыто производителем.

Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью измерителя. Уровень защиты программного обеспечения - С по МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.

Комплектность

Датчик скорости радарный

1 шт.;

1 шт.;

от 1 шт.;

1 шт.;

1 шт.;

1 экз.; 1 экз.

Датчик уровня*

Монтажная рама**

Электронный блок*

Транспортная упаковка

Руководство по эксплуатации Методика поверки МП 2550-0230-2013 *исполнение или модель оговаривается при заказе.

** количество оговаривается при заказе

Поверка

осуществляется по методике МП 2550-0230-2013 «Измерители расхода «Raven-Eye» модели Raven-Eye OCSO, Raven-Eye OCFM, Raven-Eye OC Hybrid. Методика поверки”, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 ноября 2013 г.

Основные средства поверки:

-Установка для поверки измерителей скорости потока жидкости УДИС-6. Диапазон воспроизведения линейной скорости, м/с от 0,1 до 6,0; Пределы допускаемой относительной погрешности при измерении линейной скорости, ± 0,15 %.

-Лазерный дальномер Leica DISTO A6. Погрешность измерений ± 1 мм. Диапазон измерений от 0,05 до 100 м.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации

Нормативные и технические документы, устанавливающие требования к измерителям расхода жидкости Raven-Eye

1.    ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

2.    ГОСТ 8.477-82 “ ГСИ. Государственная поверочная схема для средств измерений уровня жидкости”.

3.Техническая    документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Осуществление деятельности в области гидрометеорологии.
