Установка поверочная расходомерная Flow Master Mini, 56353-14

Назначение

Установка поверочная расходомерная "Flow Master Mini" (далее - установка) предназначена для воспроизведения и передаче размера единицы расхода и объема при поверке и калибровке, расходомеров, счетчиков и преобразователей объема/расхода различных типов (электромагнитных, ультразвуковых, вихревых и др., при их изготовлении, эксплуатации и ремонте).

Описание

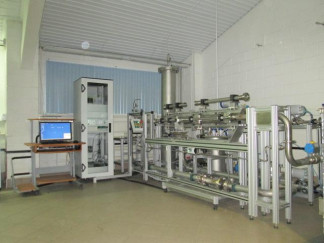

Установка состоит из резервуара для хранения воды объемом 2 м3, двух промежуточных рабочих резервуаров, контрольных преобразователей расхода (далее КР) OP-TIFLUX 5300C (Госреестр №40075-08) Ду 10 мм, 25 мм, 40 мм, и 50 мм, датчиков температуры и давления рабочей жидкости WIKA S10 (Госреестр № 38288-13), насосов в комплекте с частотными регуляторами, мерников динамических МД-2р-45 и МД-2р-450 номинальным объемом 45 и 450 дм , пульта управления оператора и измерительновычислительного комплекса ИВК.

Элементы установки, с помощью которых проводят испытания СИ расхода (объема) жидкости с использованием комплекта КР и ИВК, образуют контур сличения КС.

Элементы установки, с помощью которых проводят испытания СИ расхода (объема) жидкости с использованием динамических мерников МД-2р-45 и МД-2р-450 в комплекте с пультом управлениями мерника, ИВК и резервуара хранения воды, образуют контур поверки КП.

Принцип действия установки основан на сравнении измеренных объемов (расходов) жидкости, полученных в одинаковых условиях, КР и рабочими СИ, с последующей автоматической/ручной обработкой данных.

Гидравлическая система установки представляет собой замкнутый контур, заполненный жидкостью, состоящий из двух насосов, КР и отсечных заслонок. Управление насосами происходит с помощью ИВК и частотных регуляторов, которые поддерживают заданный расход, а также осуществляют их включение и выключение.

МД выполнены согласно ГОСТ 8.400-80 и представляют собой металлические цилиндры, которые сверху и снизу заканчивается горловинами. На горловинах установлены емкостные сигнализаторы уровня жидкости, которые вырабатывают электрические импульсы при достижении уровня раздела воды и воздуха.

Установка снабжена "револьверным" устройством, которое позволяет устанавливать испытуемые расходомеры. Расходомеры зажимаются в установке посредством пневматического зажимного приспособления. После того, как испытуемый расходомер установлен, в гидравлическую систему установки подается вода под давлением более 0,2 МПа из промежуточных рабочих резервуаров, для того чтобы остаточный воздух был удален через специальный клапан.

Насосы в комплекте с частотными регуляторами поддерживают заданные на ИВК расходы жидкости. Электрические сигналы испытуемого расходомера и КР подаются на ИВК.

Результаты измерений при помощи ИВК выводятся на рабочее место оператора. Для удобства оператора все процессы графически отображаются на мониторе компьютера.

Программное обеспечение

ПО установки, установленное в модуле ИВК, предназначено для обработки данных полученных от контрольных и испытуемых расходомеров (индикации результатов измерений на мониторе компьютера ИВК) и формирования параметров выходных управляющих сигналов. Программное обеспечение (ПО) является встроенным программным обеспечением. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Все ПО является метрологически значимым.

Проводится вычисление цифрового идентификатора программного обеспечения и вывод его значения на монитор компьютера ИВК. Для контроля работы установки проводится самодиагностика. Для защиты от несанкционированного доступа к ПО установки доступ к настройкам установки ограничен паролями.

Защита ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики "Flow Master Mini"

Знак утверждения типа

наносится на шильдик, закрепленный на раме установки, с помощью наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1.    Установка поверочная расходомерная "Flow Master Mini" в составе Мерник динамический МД-2р-450    1 шт.;

Мерник динамический МД-2р-45    1 шт.;

Пульт управления мерником    1 шт.;

Измерительно-вычислительный комплекс ИВК 1 шт.;

Резервуар для хранения воды 2 м    1 шт.;

Гидравлический контур в составе:

Контрольные преобразователи расхода:

OPTIFLUX 5300C Ду 10 мм, 25 мм, 40 мм, 50 мм Насосы: Movitec V 6/2B, Etabloc CN 040-160/552 Частотные регуляторы: KSB PumpDrive

Датчик температуры рабочей жидкости OPTITEMP TRAS-12 Датчик давления рабочей жидкости WIKA S10;

Сигнализаторы уровня типа OPTISWITCH 5000C;

2.    Паспорт

1 экз. 1 экз. 1 экз.

3.    Руководство по эксплуатации

4.    Методика поверки

Поверка

осуществляется в соответствии с документом МП 56353-14 "ГСИ. Установка поверочная расходомерная "Flow Master Mini". Методика поверки", утвержденным ФГУП "ВНИИМС" в декабре 2013 г.

Основные средства поверки:

-    весы компаратор KD600 3 кл. по ГОСТ Р 53228-2008 , НмПВ - 500 г, НПВ - 600

кг, е = 10 г;

-    весы лабораторные модели KB60s.2 3 кл. по ГОСТ Р 53228-2008, НмПВ - 50 г,

НПВ - 60 кг, е = 1 г;

-    калибратор аналоговых сигналов Fluke 715, предел воспроизведения от 0 до 24 мА, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±(0,015-10" 1изм+2 ед. мл. р.), диапазон измерений напряжений до 20 В, погрешность ±0,01 %;

-    генератор импульсных сигналов 33220А, диапазон частоты выходных сигналов

0,5 Гц.. .50 МГц, погрешность установки частоты ±(2-10-5);

-    частотомер электронный 53131 А, диапазон измеряемых частот 200 МГц, погрешность измерений ±(5 10-6);

-    счетчик программируемый реверсивный СИ-8, наибольшая частота входных сигналов 8 МГц, погрешность измерений отрезков времени ± 0,5 %;

-    магазин сопротивления Р 4831 по ТУ 2.704.0001-92, пределы допускаемого отклонения сопротивления не более ± 0,02 %;

-    термометры стеклянные ТР-1 для точных измерений по ГОСТ 13646-68 пределы абсолютной погрешности ± 0,05 °С;

-    цифровой анализатор плотности DM40 METTLER TOLEDO пределы абсолютной погрешности ± 0,0001 г/см3.

Сведения о методах измерений

изложены в руководстве по эксплуатации на установку.

Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной "Flow Master Mini”:

1.    ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерения объемного расхода жидкости в диапазоне

3 • 10-6 - 10 м3/с.

2.    ГОСТ 8.400-80 ГСИ. Мерники металлические образцовые. Методика поверки.

3.    ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

4.    Техническая документация фирмы "KROHNE Messtechnik GmbH", Германия.

Рекомендации к применению

- осуществление мероприятий государственного контроля (надзора).
