| Номер в госреестре | 56356-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ЭСКО-терра |
| Изготовитель | ООО "ЭСКО 3Э", г.Москва; ЗАО "Энергосервисная компания 3Э", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчётчики ЭСКО-терра Назначение средства измерений
Теплосчётчики ЭСКО-терра (далее ТС) предназначены для измерений и регистрации переданного источником или полученного потребителем количества теплоты (тепловой энергии) и теплоносителя, а также других параметров закрытых и открытых водяных систем теплоснабжения и систем холодного водоснабжения при учётно-расчётных операциях.
ТС являются составными изделиями и могут состоять из следующих блоков: тепловы-числителя, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П, Pt100, 500П, Pt500, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА, 0-10 В.
Типы применяемых в составе ТС расходомеров и водосчётчиков, термопреобразователей сопротивления (ТСП), датчиков давления (ДИД) приведены в табл.1, 2, 3.
Принцип работы ТС состоит в измерении расхода, температуры и давления в подающем и обратном трубопроводах и последующем вычислении тепловой энергии (количества теплоты) и других параметров теплоносителя.
Измеряемые параметры группируются в логически независимые друг от друга "измерительные каналы", обеспечивающие вычисление тепловой энергии (количества теплоты) в каждом теплообменном контуре системы теплоснабжения. ТС обеспечивает измерение объемного расхода (объема) и температуры подпиточной воды с учетом их при вычислении тепловой энергии (количества теплоты).
ТС оснащён опцией регулирования, позволяющей поддерживать заданный режим потребления тепловой энергии посредством исполнительных устройств (регулирующие клапана и насосы), поддерживать заданный температурный график в системе.
ТС обеспечивают индикацию на сенсорном дисплее и выдачу на внешние устройства следующей информации:
- текущих значений измеряемых параметров теплоносителя (жидкости) (объемного расхода, температуры, давления);
- накопленного количества теплоты (нарастающим итогом);
- накопленной массы (объема) теплоносителя (жидкости) (нарастающим итогом);
- время наработки теплосчётчика;
- текущего время/даты в реальном времени;
- наименование и размерности измеренных и вычисленных параметров.
В ТС каналы измерения сконфигурированы в 3 контура, каждый их которых настраивается на один из следующих режимов работы:
- Закрытая система теплоснабжения;
- Открытая система теплоснабжения;
- Открытая-реверсивная система теплоснабжения - теплоноситель частично или полностью отбирается из системы потребителями тепловой энергии, с возможностью измерения реверсивного расхода теплоносителя в обратном трубопроводе G2;
- Расходомер - измерение объёма вещества, проходящего через трубопровод (второй канал измерений может не использоваться);
- Трёхпоточник (независимая система теплоснабжения с подпиткой);
- Источник тепла.
В режиме "Закрытая система теплоснабжения" измерительный контур включает в себя штатный расходомер в подающем трубопроводе и контрольный расходомер в обратном трубопроводе (который может отсутствовать), термопреобразователи сопротивления, датчики давления.
В режиме "Открытая система теплоснабжения" измерительный контур включает в себя штатные расходомеры в подающем и обратном трубопроводах, 2 термопреобразователя сопротивления, 2 датчика давления.
В режиме "Открытая-реверсивная система теплоснабжения" ТС в соответствующем измерительном контуре автоматически "контролирует" направление потока теплоносителя в обратном трубопроводе и учитывает его изменение (реверс) путем изменений знаков, выводимых измеренных значений объемного и массового расхода теплоносителя, которые в случае отрицательного (реверсивного) направления выводятся на ЖКИ со знаком "-". Значение массы теплоносителя, измеренной ТС при инверсном (отрицательном) значении расхода, также меняет знак на противоположный.
В режиме "Расходомер" значение количества теплоты не вычисляется. Накопленные значения объема и массы, и средние значения температур и давлений в трубопроводах сохраняются в соответствующих интеграторах теплосчётчика. Второй канал измерений может не использоваться.
Режимы "Трехпоточник" и "Источник тепла" используются для измерения тепловой энергии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.
Опция регулирования ТС позволяет осуществлять регулирование по схемам "Отопление" и "ГВС" в заданных режимах работы:
- Регулирование вручную (управление насосами и запорной арматурой);
- Регулирование по заданной фиксированной температуре (Температура внутри помещения (Твн ) для схемы "Отопление" и температура горячей воды (Тгв ) для схемы "ГВС");
- Регулирование по времени (фиксированное значение температуры в определённые периоды времени в течении суток)
- Регулирование по заданному графику температур для каждого часа каждого дня недели (понижение температуры для ночного времени и выходных дней)
Интерфейсы регулятора сконфигурированы для работы в 2-х контурах, каждый из которых настраивается на режим работы "ГВС" или "Отопление".
ТС имеют стандартные последовательные интерфейсы RS-232C, RS-485, USB-host, проводной интерфейс Ethernet и беспроводной интерфейс GPRS для доступа к сетям мобильной связи, через которые с помощью внешних устройств (персональных компьютеров, USB-накопителей, модемов) можно считывать как текущие, так и статистические архивные данные параметров систем теплоснабжения, а также проводить обмен информацией при создании систем автоматизированного диспетчерского контроля различной сложности и конфигурации, до 4-х нормально замкнутых или разомкнутых контактов для отслеживания состояния и возникновения ошибок в работе приборов.
ТС осуществляют архивирование статистической информации об измеряемых параметрах систем теплоснабжения в перезаписываемых накопителях статистических параметров.
Емкость статистических архивов составляет:
1) почасового- не менее 1504 записей, т.е. не менее 62 суток;
2) посуточного- не менее 512 записей, т.е. не менее 512 суток;
3) по месяцам- не менее 36 записей, т.е. не менее 36 месяцев.
Типы расходомеров и водосчетчиков, которые могут применяться в составе ТС, приведены в таблице 1.
Таблица 1
| № | Типы преобразователей расхода(объёма) | Ду, мм | Диапазон расходов, м /ч | Диапазон температур, °С | Рабочее давление, МПа | № Гос-реестра |
| 1. | Расходомер-счётчик электромагнитный ЭСКО-РВ.08 | 6...300 | 0,002.2540 | 0.150 | 1,6 | 28868-10 |
| 2. | Расходомер-счётчик электромагнитный ЭСКО-Р | 15...300 | 0,016.2540 | 0.150 | 1,6 | 46907-11 |
| 3. | Преобразователи расхода электромагнитные Мас-терФлоу | 10.200 | 0,006.1100 | 2.150 | 1,6 | 31001-12 |
| 4. | Расходомеры-счётчики электромагнитные Омега-Р | 6.400 | 0,01.3600 | 0.150 | 1,6 | 23463-07 |
| 5. | Счётчики- расходомеры электромагнитные РМ-5 | 2 5 О | 0,16.32 | до 60 | 1,6 | 20699-11 |
| 6. | Преобразователи расхода электромагнитные ПРЭМ | 15.150 | 0,01.630 | 0.150 | 1,6 | 17858-11 |
| 7. | Расходомеры-счётчики электромагнитные РСМ-05 | 15.150 | 0,015.600 | 3.150 | 1,6 | 19714-05 |
| 8. | Расходомеры электромагнитные Promag | 25.2000 | 9.110000 | 0 8 0 | 4,0 | 14589-09 |
| 9. | Расходомеры электромагнитные Rosemount 8700 | 4.900 | 0,0004.26662 | 0.177 | 1,6 | 14660-12 |
| 10. | Расходомер-счётчик электромагнитный ЭРСВ "Взлёт ЭР" | 10.300 | 0,023.3000 | 0.150 | 2,5 | 20293-10 |
| 11. | Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР мод. Лайт М | 10.300 | 2,83.2547 | -10.150 | до 2,5 | 52856-13 |
| 12. | Расходомеры-счетчики электромагнитные КАРАТ-550 | 20.150 | 0,025.300 | 5.150 | 1,6 | 47864-11 |
| 13. | Расходомеры-счетчики электромагнитные ПРЭТ-01 | 15.100 | 0,016.280 | 1.150 | 1,6; 2,5 | 51340-12 |
| № | Типы преобразователей расхода(объёма) | Ду, мм | Диапазон расходов, м3/ч | Диапазон температур, °С | Рабочее давление, МПа | № Гос-реестра |
| 14. | Расходомеры-счётчики ультразвуковые многоканальные УРСВ-"Взлёт МР" | 10...300 | 0,08.3000 | 1.160 | 2,5 | 28363-04 |
| 15. | Расходомеры жидкости ультразвуковые двухканальные УРЖ2КМ | 15...200 | 0,03.1200 | 1.150 | 1,6 | 23363-12 |
| 16. | Счётчики воды ультразвуковые ИРВИКОН СВ-200 | 20.2000 | 0,063.100000 | 1.150 | 1,6 | 23451-13 |
| 17. | Расходомеры-счетчики вихревые Rosemount 8800D | 15.300 | 0,4.2002 | 0.150 | 1,6 | 14663-12 |
| 18. | Счётчики холодной и горячей воды турбинные W | 50.400 | 0,15.2000 | 0.150 | 1,6 | 48422-11 |
| 19. | Счётчики холодной и горячей воды крыльчатые одноструйные ET | 5 4 о | 0,015.30 | 0.150 | 1,6 | 48241-11 |
| 20. | Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ | 15.250 | 0,012.1200 | 5. 95 5.150 | 1,6 | 51794-12 |
Типы комплектов ТСП, применяемых в ТС, приведены в таблице 2. Таблица 2
| Тип термопреобразователя | № Госреестра | Тип термопреобразователя | № Госреестра |
| КТСПР-001 | 41892-09 | ТСП | 40418-09 |
| ТС-Б-Р | 43287-09 | ||
| КТС-Б | 43096-09 | ТСП-Н | 38959-12 |
| КТПТР-01,03, 06, 07, 08 | 46156-10 | ТПТ-1, 17, 19, 21, 25Р | 46155-10 |
| КТСП-Н | 38878-12 | ТМТ- 12, 15, 19 | 40416-09 |
Типы ДИД, применяемых в ТС, приведены в таблице 3. Таблица 3
| Тип преобразователя давления | № Госреестра | Тип преобразователя давления | № Госреестра |
| MBS 1700, MBS 1750 | 45082-10 | СДВ | 28313-11 |
| ДД-И-1,00-01М, 04М, 05, 06, 07, 08 | 19935-11 | ДД | 46540-11 |
| DMP | 44736-10 | ПД-Р | 40260-11 |

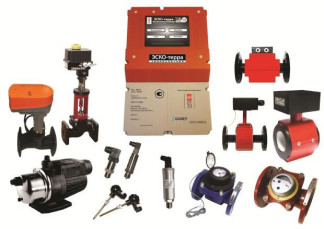

Общий вид ТС приведён на рисунке 1.
Рис.1
Место пломбирования тепловычислителя ЭСКО-терра приведено на рисунке 2.
1- Чашка для мастичной пломбы, исключающей несанкционированный доступ к элементам электрической схемы.
2- Отверстия для пломбирования по месту установки, исключающее доступ к разъёмам подключения после монтажа.
1
С05Т
т,
Рис. 2
Микропрограмма ТС предназначена для обеспечения измерений и регистрации переданного источником или полученного потребителем количества теплоты и теплоносителя, а также других параметров закрытых и открытых водяных систем теплоснабжения при учетно-расчетных операциях.
Программа, реализуемая ТС, защищена от несанкционированного доступа к настройкам при помощи паролей входа в программы изменения настроек. Предусмотрено разделение прав доступа:
- Пользователь - просмотр, снятие архива и статистики;
- Системный инженер - модификация сетевых параметров и интерфейсов;
- Наладчик - монтаж присоединительных проводов, коэффициенты. Доступ по паролю при наличии перемычки под пломбой снабжающей организации;
- Администратор - поверка, калибровка и пр. - доступ по паролю при наличии перемычки под пломбой завода-изготовителя.
Таблица 4. Идентификационные параметры программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО на платформе "Android" | askue.apk | 1.1.2 | c452925bfb10eeaad4f6a 7375b5b54e8a9b54536 | SHA-1 |
| ПО микроконтроллера | terra.hex | 1.2 | 228f8291dac330ddc321 cbfe24a1007c | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" согласно
МИ 3286-2010.
Таблица 5
| Диапазон измеряемых расходов, м3/ч | от 0,0001 до 110000 |
| Диапазон измеряемых температур, °С | от 0 до + 150 |
| Диапазон измеряемых разностей температур, °С | от + 2 до + 148 |
| Пределы допускаемой абсолютной погрешности при измерениях температуры теплоносителя (без учёта погрешности термопреобразователей), °С | ±(0,2+0,001t) |
| Пределы допускаемой абсолютной погрешности при измерениях разности температуры теплоносителя (без учёта погрешности термопреобразователей), °С | ±(0,1+0,001t) |
| Пределы допускаемой абсолютной погрешности при измерениях температуры теплоносителя, °С | ±(0,6+0,004t) |
| Пределы допускаемой относительной погрешности при измерениях числоимпульсных электрических сигналов,% | ±0,05 |
| Пределы допускаемой приведённой погрешности при измерении избыточного давления (без учёта погрешности датчиков избыточного давления), % | ±0,5 |
| Пределы допускаемой относительной погрешности при измерении интервалов времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении тепловой энергии, % | ±(0,5+Atmin/t) |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии по классам ГОСТ Р 51649-2000: Класс С, %; Класс В, %; Класс А, %. | ±4 ±5 ±6 |
| Пределы допускаемой основной относительной погрешности измерения объема и объемного расхода, % | ±2* |
| Напряжение питания переменного тока, В | 220+33-25 36±3,6 |
| Частота, Гц | 50±1 |
| Потребляемая мощность при питании от сети переменного тока не более (с учетом мощности, потребляемой электромагнитными расходомерами в максимальной конфигурации), Вт | 95 |
| Максимальный ток нагрузки (по выходам на регулирующий клапан или насос), А | 1 А |
| Температура окружающего воздуха, °С | от + 5 до + 50 |
| Относительная влажность окружающего воздуха, % | до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты: - тепловычислителя - составных частей, приведенных в таблице 1,2,3 | IP65 в соответствии с ТУ |
| Электрические информационные сигналы: - токовый, мА - напряжения, В - частотный, либо импульсный - последовательные интерфейсы - проводной интерфейс - беспроводной интерфейс | 4...20 0...10 (ЯБ232С и RS485), USB-host Ethernet GPRS |
| Параметры опции регулирования: - Максимально допустимый постоянный коммутируемый ток, А - Рабочее переменное напряжение, В - Рабочее постоянное напряжение, В - Кратковременный допустимый ток (1 с), А - Кратковременный допустимый ток (20 мс), А | 1 до 280 до 400 5 20 |
| Габаритные размеры тепловычислителя, мм | 355х230х125 |
| Масса тепловычислителя, кг | 4 |
| Средняя наработка на отказ, часов, не менее | 75000 |
| Средний срок службы, лет, не менее | 12 |
* За рабочий принимается диапазон расходов преобразователя, в котором относительная погрешность не превышает ±2%.
наносится на корпус теплосчётчика методом шелкографии и титульный лист паспорта типографическим способом.
Таблица 6
| Наименование и обозначение | Кол., шт. | Примечание |
| 1. Теплосчётчик в составе: | 1 | |
| Расходомер или водосчетчик с частотным (импульсным) выходным сигналом | от 1 до 6 | количество и тип определяется при заказе |
| Датчик избыточного давления (ДИД) | от 1 до 8 | количество и тип определяется при заказе |
| Комплект ТСП | от 1 до 12 | количество и тип определяется при заказе |
| 2.Комплект монтажных частей | 1 | количество и тип монтажных частей определяется при заказе |
| 3. Теплосчетчик ЭСКО-терра. Паспорт | 1 | ЭСКО.23367.022 ПС |
| 4. Теплосчетчик ЭСКО-терра. Руководство по эксплуатации | 1 | ЭСКО.23367.022 РЭ |
| 5.Методика поверки | 1 на партию | ЭСКО-терра.23367.022 МП |
осуществляется по методике ЭСКО-терра.23367.022 МП "ГСИ. Теплосчётчики ЭСКО-терра. Методика поверки", утверждённой ФГУП "ВНИИМС" в ноябре 2013 г.
Основное поверочное оборудование:
- поверочная расходомерная установка "Универсал-ЭСКО", погрешность ±0,3 %; диа-
3
пазон измерений (0,02.. .250) м /ч;
- поверочная расходомерная установка УПСЖ-1000, погрешность ±0,25 %; диапазон измерений (0,03.1000) м3/ч;
- имитатор расхода ИР-ДРК, погрешность ±0,05%; диапазон измерений (0,06 ... 540000,00) м3/ч;
- магазины сопротивлений типа Р4831 кл.0,02, диапазон измерений 0,01.1111111,1 Ом;
- частотомер электронносчетный Ч3-64/1, частота 0,005 Гц...150 МГц, напряжение входного сигнала 0,03.10 В;
- генератор импульсов типа Г5-75 погрешность ±10 Т, период от 0,1 мкс до 9,99 с;
- калибратор тока П320. Погрешность ± (0,02 • Ik+0,01) мкА. Диапазон измерений от 10-9 А до 10 -1 A.
изложены в Руководстве по эксплуатации 23367.022 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчётчикам ЭСКО-терра:
1. ГОСТ Р 51649-2000 Теплосчётчики для водяных систем водоснабжения. Общие технические условия.
2. МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
3. ГОСТ Р ЕН 1434-2011. Теплосчетчики. Часть 1. Общие требования
4. ТУ 4218-004-11323367-2012 Теплосчётчики ЭСКО-терра. Технические условия.
выполнение торговых и товарообменных операций.
Заявитель
Закрытое акционерное общество "Энергосервисная компания 3Э"
Адрес: 125362, г. Москва, ул. Водников, д. 2, стр. 14 Телефон/факс: 8 (499) 929-84
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
