Машины испытательные электромеханические United "SMART I", 56364-14

Назначение

Машины испытательные электромеханические United “SMART I” (далее -машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение и сжатие.

Описание

Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении или сжатии.

Машины состоят из испытательной рамы с одной или двумя колоннами, силовой шариковинтовой пары для перемещения подвижной перекладины с захватом, неподвижного захвата, установленного на основании, силового электродвигателя постоянного тока с регулируемой скоростью привода, датчика силы, датчика перемещения подвижной перекладины, блока управления и сбора данных.

Испытываемый образец закрепляется в захвате подвижной перекладины и неподвижном захвате. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной перекладине. Перемещение подвижной перекладины измеряется оптическим датчиком, контролирующим угол поворота ходовых винтов шариковинтовой пары. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.

Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и передачи значений величины силы и деформации на компьютер. Компьютер выполняет формирование отчётов испытаний в соответствии с заданными параметрами, обеспечивает защиту от перегрузки и перехода за установленные значения перемещений при проведении испытаний.

Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.

Машины могут быть дополнительно укомплектованы датчиками продольной и поперечной деформации.

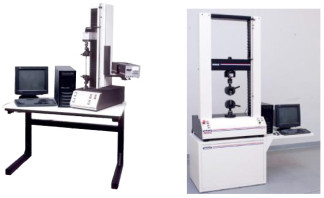

Машины испытательные электромеханические United “SMART I” выпускаются в следующих модификациях:

-    SSTM-2rN одноколонная настольная;

-    SSTM-5rN, SSTM-10rN, _SSTM-20rN, STM-50rN, STM-100^- двухколонные настольные;

-SFM-100kN, SFM-150kN, SFM-300kN, SFM-600kN - двухколонные напольные.

Программное обеспечение

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение разделено на метрологически значимое (CE Control.2.0), установленное в контроллере блока управления, и сервисное, устанавливается на компьютер с установочного диска. . Применённые средства защиты метрологически значимого ПО соответствует уровню защиты «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики машин модификации SSTM, STM приведены в Таблице 1.

Таблица 1

Лист № 4

Всего листов 5

Метрологические и технические характеристики машин модификации SFM приведены в Таблице 2.

Таблица 2

Машины предназначены для эксплуатации при температуре окружающей среды от 15 до 25 °С.

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП ТИнТ 144-2013 «Машины испытательные электромеханические United “SMART I”», Методика поверки», утверждённому 04.12. 2013 г. ГЦИ СИ ООО «ТестИнТех».

Основные средства поверки:

Динамометры с пределами допускаемой относительной погрешности не более ± 0,12 %; Измеритель перемещения (деформации) с погрешностью не более ±0,3 %.

Сведения о методах измерений

Методика измерений приведена в документе «Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к машинам испытательным электромеханическим United “SMART I”

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»

Техническая документация United Calibration Corporation.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
