| Номер в госреестре | 56365-14 |
| Наименование СИ | Машины испытательные сервогидравлические |
| Обозначение типа СИ | UNITED серии SHFM |
| Изготовитель | "United Calibration Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины испытательные сервогидравлические UNITED серии SHFM (далее -машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении, сжатии или изгибе.

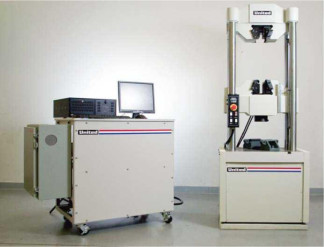

Машины состоят из основания, на котором установлена испытательная рама с четырьмя опорными колоннами, верхней и нижней перекладины с гидравлическими захватами, винтового механизма перемещения нижней перекладины с электроприводом, силового гидроцилиндра, рабочего стола, гидравлической станции, датчика силы, датчика перемещения поршня гидроцилиндра , блока управления и сбора данных, компьютера. Привод перемещения нижней перекладины расположен в основании машины. Силовой гидроцилиндр установлен в нижней подвижной перекладине и создаёт нагрузку при проведении испытаний образцов. Гидравлическая станция служит для создания рабочего давления масла в гидроцилиндре и гидрозахватах.
Машины имеют две зоны проведения испытаний. При испытаниях на растяжение испытываемый образец, закрепляется в захватах нижней и верхней перекладин. При испытаниях на сжатие или изгиб образец устанавливается между опорными плитами рабочего стола и нижней поперечины. Нижняя поперечина имеет возможность перемещаться с помощью винтового механизма с электроприводом для изменения величины рабочего пространства. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения измеряет перемещение поршня гидроцилиндра. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и передачи значений величины силы и деформации на компьютер. Компьютер выполняет формирование отчётов испытаний в соответствии с заданными параметрами, обеспечивает защиту от перегрузки и перехода за установленные значения перемещений при проведении испытаний.
Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.
Машины могут быть укомплектованы дополнительно датчиками продольной и поперечной деформации (экстензометрами), различными по виду контакта с испытываемым образцом и принципу измерения.
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение разделено на метрологически значимое (CE Control.2.0), установленное в контроллере блока управления, и сервисное, устанавливается на компьютер с установочного диска. Применённые средства защиты метрологически значимого ПО соответствуют уровню защиты «А» по МИ 3286-2010.
| Идентификационные данные Т | О | |||
| Наименование ПО | Идентифика- циионное наименование ПО | Номер версии(иден тификацион ный номер ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CE Control | CE Control | 2.0 | ||
| Datum 5i | Datum 5i | 5i.3. и выше | ||
Метрологические и технические характеристики приведены в Таблице 1. Таблица 1
| Наименование параметра | SHFM -300 кК | SHFM -600 кК | SHFM -1000 кК | SHFM -2000 кК |
| Наибольшая предельная нагрузка, кН | 300 | 600 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности измерения нагрузки, % | ±0,5 | |||
| Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы, % | ±1 | |||
| Диапазон измерения перемещения подвижной перекладины, сжатия, мм растяжения, мм | 70-630 700-1400 | 70-630 700-1400 | 70-680 750-1450 | 100-850 950-1950 |
| Расстояние между колоннами, мм | 440 | 480 | 570 | 750 |
| Напряжение питания, В | 380 | 380 | 380 | 380 |
| Частота напряжения питания, Г ц | 50/60 | 50/60 | 50/60 | 50/60 |
| Габаритные размеры, мм: высота ширина глубина | 2650 880 620 | 2650 880 620 | 3000 980 720 | 3600 1550 880 |
| Масса , кг | 1200 | 1300 | 1800 | 4500 |
Машины предназначены для эксплуатации при температуре окружающей среды от 15 до 25 °С.
Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество, шт | Примечание |
| Машина испытательная сервогидравлическая UNITED серии SHFM | 1 | Модификация по заказу |
| Гидравлическая станция | 1 | |
| Персональный компьютер типа IBM/PC | 1 | |
Программное обеспечение | 1 | |
| Руководство по эксплуатации. | 1 | |
| Приспособление испытаний на изгиб | 1 | |
| Комплект пластин испытаний на сжатие | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП ТИнТ 143-2013 «Машины испытательные сервогидравлические UNITED серии SHFM. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 04.12.2013 г.
Основные средства поверки:
-динамометры 2-го разряда по ГОСТ Р 8.663-2009,с пределами допускаемой относительной погрешности не более ± 0,12 %;
-измеритель перемещения с погрешностью не более ±0,3 %.
Методика измерений приведена в документе «Руководство по эксплуатации.Машина универсальная испытательная сервогидравлическая UNITED серии SHFM».
Нормативные и технические документы, устанавливающие требования к машинам испытательным сервогидравлическим UNITED серии SHFM
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования».
Техническая документация United Calibration Corporation, США.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
