Государственный реестр средств измерений

Датчики угла наклона КЛИН 3, 56366-14

Датчики угла наклона КЛИН 3 (далее - датчик) предназначены для измерения углов наклона объекта, в двух взаимно перпендикулярных направлениях относительно вертикали.
Документы
Карточка СИ
Номер в госреестре 56366-14
Наименование СИ Датчики угла наклона
Обозначение типа СИ КЛИН 3
Изготовитель ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2014
Срок свидетельства 05.02.2019
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Датчики угла наклона КЛИН 3 (далее - датчик) предназначены для измерения углов наклона объекта, в двух взаимно перпендикулярных направлениях относительно вертикали.

Описание

Датчик состоит из измерительного преобразователя (ИП) и вторичного преобразователя (ВИП), соединенного с ИП кабельной линией.

Датчик имеет 3 варианта исполнения в зависимости от диапазона измерений и коэффи

циента преобразования в соответствии с таблицей 1. Таблица 1

Обозначение

Маркировка датчика

Диапазон измерений углов наклона, ..,°

СДАИ.402139.067

КЛИН 3 ±1° - 50

±1

-01

КЛИН 3 ±15° - 50

±15

-02

КЛИН 3 ±30° - 50

±30

Принцип действия ИП основан на преобразовании силы, пропорциональной проекции гравитационного ускорения на измерительную ось в изменение емкостей дифференциального конденсатора, которое преобразуется в электрическое напряжение.

Схема ВИП состоит из входных усилителей, АЦП и микроконтроллера. Входные усилители обеспечивают нормирование выходного напряжения с ИП с целью обеспечения заданных режимов входных цепей АЦП.

Датчик имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого угла наклона посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.

С целью сохранения надежности и обеспечения условий эксплуатации электронных компонентов внутренняя полость ИП и ВИП заполняется азотом. Герметизация в месте вывода кабельной перемычки обеспечивается специальной конструкцией гермопроходника.

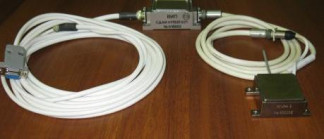

Общий вид датчика КЛИН 3 представлен на рисунке 1, габаритно-установочные размеры представлены на рисунке 2.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Диапазоны измерений углов наклона по каждой из осей, ... ° (по осям Х, Y)

±1

±15

±30

Коэффициент преобразования, В/.. °

от 2,2492 до 2,7490

от 0,1499 до 0,1833

от 0,0750 до 0,0917

Частотный диапазон измерений, Гц

от 0,5 до 50

Пределы допускаемой дополнительной погрешности от нелинейности градуировочной характеристики, %

±0,1

Пределы допускаемой основной погрешности измерения углов наклона, %

±0,1

Смещение нуля, В

3±0,3

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки должны входить:

-    датчик угла наклона;

-    формуляр СДАИ.402139.067ФО;

-    руководство по эксплуатации СДАИ.402139.067РЭ.

Поверка

осуществляется по документу СДАИ.402139.067МП «Датчик угла наклона КЛИН 3. Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 21.11.2013 г.

Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n)°, погрешность ± (5 + 5sin а /2)ж); источник питания постоянного тока Б5-49 (диапазон 0,1 - 99,9 В,

0,001 - 0,999 А погрешность ±(0,5%иуст +0,1%Umax) В, ±(1,0%!уст +0,2%Imax) мА); штангенциркуль ЩЦ- II (диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм); мультиметр Agilent 34410A (диапазон (0,1 - 1000) В, погрешность ±(0,003+0,0005) %]); камера тепла и холода МС 71 (диапазон температур от минус 80 °С до 100 °С, стабильность поддержания температуры ±0,5°С, равномерность температуры в камере ±1,0 °С); комбинированный прибор Ц 4353 (диапазон (0 - 5000 кОм), погрешность ±1,5 %).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.067РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам угла наклона КЛИН 3

Технические условия СДАИ.402139.067ТУ

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.

56366-14
Номер в ГРСИ РФ:
56366-14
Производитель / заявитель:
ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации:
2014
Cрок действия реестра:
05.02.2019
