| Номер в госреестре | 56367-14 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей |
| Обозначение типа СИ | Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590 |
| Изготовитель | "HOMMEL-ETAMIC GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 2 года |
Приборы для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590 (далее приборы) предназначены для измерения параметров круглости, осевого и торцевого биения, концентричности, соосности, прямолинейности, параллельности, перпендикулярности, плоскостности, конусности и цилиндричности в цехах и лабораториях предприятий различных отраслей машиностроения, научно-исследовательских и образовательных институтов, метрологических центров.
Приборы состоят из механической части, первичного измерительного преобразователя, электронного блока, компьютера со специализированной электронной платой и программным обеспечением.
Механическая часть служит для обеспечения образцового вращения, образцового перемещения датчика по вертикали и горизонтали, установки, центрирования и нивелирования контролируемой детали. Шпиндель на базе воздушных подшипников обеспечивает высокую точность вращения датчика.
Первичный измерительный преобразователь служит для преобразования геометрических отклонений профиля поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронная система позволяет обработать электрические сигналы, поступающие с первичного измерительного преобразователя, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика и стола).
Компьютер со специализированной электронной платой позволяет провести расчет параметров, сохранить или отобразить результаты измерения с возможностью вывода на печатающее устройство.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля;
- обработка результатов измерений и вывод протоколов на печать.
| ■ | ||
| Нопу | i»el тк rte | |

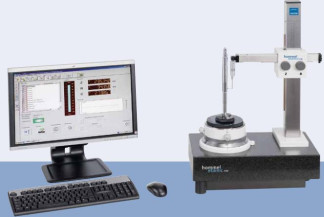

Рис. 1 Общий вид приборов для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50 и место нанесения знака утверждения типа.
II
Приборы для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590 имеют в своем составе программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| TurboForm | TurboForm | 8.XXХ | 3ef9994544 e4fc216486 49579540e17a | MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.
Таблица 2
| F | Roundscan | |||||
| Модель | F50 | F135 | F155 | F435 | F455 | 535 555 590 |
| Диапазоны измерений, мкм | ±1000 ±400 ±200 ±100 | ±1000 ±400 ±200 ±100 | ±1000 ±400 ±200 ±100 | ±1000 ±400 ±200 ±100 | ±1000 ±400 ±200 ±100 | ±1500 ±600 ±300 ±150 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента увеличения, мкм* | ±0,1 | |||||
| Пределы допускаемой абсолютной погрешности измерений отклонений от круглости по методу наибольшего отклонения, мкм | ±(0,05+0,0005h) | ±(0,03+0,0005h) | ±(0,02+0,0005h) | ±(0,02+0,0005h) | ||
| Пределы допускаемой абсолютной погрешности измерений отклонений от круглости по методу наименьших sk2 квадратов, мкм* | ±(0,025+0,00025h) | ±(0,015+0,00025h) | ±(0,01+0,00025h) | ±(0,01+0,00025h) | ||
| Пределы допускаемой абсолютной погрешности измерений осевого биения по методу наибольшего отклонения, мкм | ±(0,05+0,0005r) | ±(0,04+0,0005r) | ±(0,03+0,0005r) | ±(0,03+0,0005r) | ||
| Пределы допускаемой абсолютной погрешности измерений осевого биения >!<3 по методу наименьших квадратов, мкм * | ±(0,025+0,00025r) | ±(0,02+0,00025r) | ±(0,015+0,00025r) | ±(0,015+0,00025r) | ||
| Пределы допускаемой абсолютной погрешности измерений отклонений от ^ '"Г >к4 прямолинейности по оси Z, мкм* | - | ±0,3 | ±0,4 | ±0,3 | ||
| Диапазон центрирования, мм | ±2 | ±2 | ±2 | ±2 | ±2 | ±5 |
| Диапазон нивелировки | ±0,6° | ±0,6° | ±0,6° | ±0,6° | ±0,6° | ±1° |
| Габаритные размеры, мм, не более длина ширина высота | 475 285 710 | 630 400 845 | 630 400 845 | 780 500 865 | 780 500 1065 | 1990 760 1760 | 1990 760 1960 | 1990 760 2310 |
| Скорость измерения, об/мин | 1-10 | 1-10 | 1-10 | 1-12 | 1-12 | 0,2-30 | ||
| Максимальный вес детали, не более, кг | 25 | 25 | 250 | 400 | 400 | 600 (1000) | * | |
| Диапазон измерений по оси Z, мм | - | 350 | 550 | 350 | 550 | 350 | 550 | 900 |
| Диапазон измерений по оси X, мм | - | -(220)* | - (220)* | 220 | 220 | 220 | ||
| Макс. диаметр детали, не более, мм | 300 | 340 | 340 | 430 | 430 | 430 | ||
| Макс. высота измерения, не более, мм | 300 (560) | 350 | 550 | 350 | 550 | 350 | ||
| Диаметр стола, мм | 150 | 150 | 150 | 250 | 250 | 330 | ||
| Макс. диаметр детали, не более, мм | 300 | 340 | 340 | 430 | 430 | 430 | ||
h- высота измеряемого сечения от уровня стола, мм г- радиус измеряемого эталона, мм *- доступно в качестве опции;
*1-при полосе пропускания фильтра 0-500, скорости измерения 6 об/мин;
*2-при полосе пропускания фильтра 0-15, скорости измерения 6 об/мин;
* -при полосе пропускания фильтра 0-15, скорости измерения 6 об/мин; *4- при отсечке шага 2,5мм, скорости измерения 100 мм/мин.
Знак утверждения типа наносится на заднюю панель прибора методом наклейки, на титульный лист Руководства по эксплуатации и Функционального описания пользовательского интерфейса TurboForm типографским способом.
Таблица 3
| Наименование | Количество |
| Приборы для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590 | 1 экз. |
| Руководствопо эксплуатации приборов | 1 экз. |
| Функциональное описание пользовательского интерфейса TurboForm | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 56367-14 «Приборы для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590. Методика поверки», утвержденным ФГУП «ВНИИМС» 21 октября 2013 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные 3-го класса по ГОСТ 9038-90, эталонные меры отклонений от круглости по МИ 1920-88, меры измерения коэффициента увеличения по МИ 1920-88.
Метод измерений приведен в разделе 6.3 «Проверка точности при вращении стола» руководства по эксплуатации приборов.
Нормативные и технические документы, устанавливающие требования к приборам для измерений отклонений формы и расположения поверхностей моделей Hommel-Etamic F50, F135, F155, F435, F455, Roundscan 535, Roundscan 555 и Roundscan 590
МИ 1920-88 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения
ГОСТ 17353-89 «Приборы для измерений отклонений формы и расположения поверхностей вращения. Типы. Общие технические требования».
Техническая документация фирмы «Hommel-Etamic GmbH», Германия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
