| Номер в госреестре | 56368-14 |
| Наименование СИ | Системы контроля (измерений) геометрических параметров твэл |
| Обозначение типа СИ | Размер-11 |
| Изготовитель | ФГБУН КТИ научного приборостроения СО РАН, г.Новосибирск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы контроля (измерений) геометрических параметров твэл «Размер-11» (далее -система) предназначены для измерений геометрических параметров тепловыделяющих элементов (далее - твэл) в составе линии по производству твэл.
Система проводит измерение наружных диаметров областей оболочки, верхней и нижней заглушек; отклонения от прямолинейности образующей оболочки; отклонения от соосности оболочки с верхней и нижней заглушками и длины твэл бесконтактными оптическими методами. В основе измерения диаметра, отклонения от прямолинейности образующей оболочки и длины лежит принцип формирования теневого изображения измеряемой части твэл на фото-чувствительной линейке при помещении твэл между источником света и линейкой. Отклонение от соосности оболочки с верхней и нижней заглушками определяется с помощью теневого метода. При этом измеряемая часть твэла освещается источником света, а теневое изображение принимает фоточувствительная матрица.

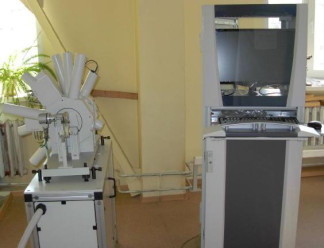

Система организована по модульному принципу (рисунок 1) и состоит из блока оптикоэлектронного, шкафа блока оптико-электронного, шкафа электроники с персональной ЭВМ (ПЭВМ), датчика координаты конца твэл. Твэлы пропускаются через измерительную зону последовательно по одной штуке. Измерения проводятся с заданной частотой по всей длине твэл. Управление работой системы осуществляет программное обеспечение в ПЭВМ. Управление исполнительными механизмами осуществляется через устройство сопряжения, расположенное в шкафу блока оптико-электронного. Имеется комплект контрольных образцов (КО) (рисунок 2).
Лист № 2 Всего листов 7
В системе подлежат пломбированию места стыка кожухов фотоприемных узлов с корпусами соответствующих измерительных датчиков оптико-электронного блока и микроконтроллер (всего 6 мест).
Уровень защиты программного обеспечения по МИ 3286 - С.
Идентификационные данные программного обеспечения указаны в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Size11 | Size11.exe | 2.0.0.22 | e681d065f6d8b788 c073c8d14a07217b | MD5 |
| Встроенное в микропроцессоры ПО | Razmer.adsp.bin | не присвоена | 4ac956a2e960c48d6 c3ef9c81a469c6d | MD5 |
| SyncGen.adsp.bin | не присвоена | 81cda5faf162e9fe37 4749f5f8d87cb9 | MD5 |
Диапазон измерений наружного диаметра, мм ...
от 8,5 до 10 от 4,8 до 6,1
от 0 до 1
от 0 до 0,5
от 3824 до 3844 от 3850 до 3854 от 3986 до 3994 от 4031 до 4035 от 4573 до 4579
± 9
± 50
± 20 ± 400
Диапазон измерений хвостовиков заглушек, мм ...
Диапазон измерений отклонения от прямолинейности образующей оболочки на базовой длине не менее 250 мм, мм ...
Диапазон измерений отклонения от соосности оболочки с верхней и нижней заглушками, мм .
Диапазоны измерений длины, мм ...
Пределы допускаемой абсолютной погрешности измерений наружного диаметра, мкм .
Пределы допускаемой абсолютной погрешности измерений отклонения от прямолинейности образующей оболочки, мкм .
Пределы допускаемой абсолютной погрешности измерений отклонения от соосности оболочки с верхней и нижней заглушками, мкм .
Пределы допускаемой абсолютной погрешности измерений длины, мкм .
Метрологические характеристики контрольных образцов (КО)
- КО № 1 диаметра и отклонения от прямолинейности,
| диаметры: | 8 5 +0.02 8,5 +0.01 | мм, |
| 10 +0.005 10 -0.005 | мм, | |
| 8,5 +0.02 8,5 +0.01 | мм; | |
| отклонение от прямолинейности | 0,016 мм | |
| № 2 диаметра и отклонения от прямолинейности, | ||
| диаметр | 9 I +0.02 9,А +0.01 | мм, |
| отклонение от прямолинейности | 0,01 мм | |
| № 3 диаметра и отклонения от прямолинейности, | ||
| диаметры: | 10 +0.02 10 +0.01 | мм, |
| 8,5 +0.02 8,5 +0.01 | мм, | |
| 10 +0.02 10 +0.01 | мм; | |
отклонение от прямолинейности длина КО:
- КО № 4 длины
3826 + °’2 мм; 3824 + °’2 мм; 3842 + °’2 мм; 3852 + °’2 мм; 3990 + °’2 мм; 4033 + 0,2 мм;
3828 + 0,2 мм
+ 0,2 20 мм + 0,2 2 мм + 0,2 10 мм;
70 -°°337 мм,
1909 -04 мм, 3756 -°°4 мм;
4576 + 0,2 мм
+ 0,2 20 мм,
+ 0,2 2 мм,
+ 0,2 10 мм;
70 -°0337 мм,
2283 -04 мм, 4504 +°4 мм;
9.1 -°;1 мм,
8, 1 -°Л! мм,
7.1 -О! мм;
0,005 мм 0,007 мм;
± 3 мкм
( 220+33)
(50±1)
1
(770x538x654)
(485x62x95)
(1120x420x830)
(600x642x1700)
450
10,0
- КО № 5 длины
- КО № 6 длины
- КО № 7 длины
- КО № 8 длины
- КО № 9 длины
КО № 10 длины, протяженности и положения участков брака по диаметру длина
протяженности участков брака:
положения участков брака:
КО № 11 длины, протяженности и положения участков брака по диаметру длина
протяженности участков брака:
положения участков брака:
КО № 12 соосности заглушки и оболочки твэл диаметры:
отклонение от цилиндричности отклонение от соосности КО, мм, не более ...
Отклонения от среднего значения диаметра КО, не более электропитание системы должно осуществляться от сети переменного тока
- напряжением, В ...
- частотой, Гц ...
- потребляемая системой мощность, кВ-А ...
Габаритные размеры, мм:
- блока оптико-электронного, (длинахвысотахширина)
- датчика координаты конца твэл
- шкафа блока оптико-электронного
- шкафа системы обработки информации
- КО №1, длина Диаметр
| - КО №2, длина | 450 |
| Диаметр | 9,1 |
| - КО №3, длина | 450 |
| диаметр | 10 |
| - КО №4, длина | 3826 |
| - диаметр | 9,1 |
| - КО №5, длина | 3824 |
| диаметр | 9,1 |
| - КО №6, длина | 3842 |
| диаметр | 9,1 |
| - КО №7, длина | 3852 |
| диаметр | 9,1 |
| - КО №8, длина | 3990 |
| диаметр | 9,1 |
| - КО №9, длина | 4033 |
| диаметр | 9,1 |
| - КО №10, длина | 3828 |
| диаметр | 9,1 |
| - КО №11, длина | 4576 |
| диаметр | 9,1 |
| - КО №12, длина | 2550 |
| диаметр | 9,1 |
| кг, не более: | |
| - блока оптико-электронного | 65 |
| - датчика координаты конца твэл | 2 |
| - шкафа оптико-электронного блока | 52 |
| - шкафа системы обработки информации | 120 |
| - контрольных образцов | 11,1 |
Система эксплуатируется в закрытых отапливаемых помещениях в климатических условиях по ГОСТ Р 52931-2008, группа исполнения В1, со следующими уточнениями:
о/'ч
от плюс 10 до плюс 35
75
от 85 до 105 10
5000
- температура окружающего воздуха, С
- верхнее значение относительной влажности при плюс 30 °С и более низких температурах, без конденсации влаги, % ...
- атмосферное давление, кПа ...
Средний срок службы, лет, не менее,
Средняя наработка на отказ, ч, не менее
нанесен на специальную табличку на переднюю грань шкафа электроники методом лазерной гравировки и на титульные листы эксплуатационных документов - типографским способом.
Лист № 6 Всего листов 7
| Обозначение | Наименование | Коли чество | Примечание |
| КПБМ.1153.01 | Блок оптико-электронный | 1 | |
| КПБМ.1153.72 | Шкаф блока оптико-электронного | 1 | |
| 5Р.1101.02 | Датчик координаты конца твэл | 1 | |
| КПБМ.1153.73 | Шкаф системы обработки информации | 1 | |
| КПБМ.1153.45 | Комплект монтажных частей | 1 | |
| Комплект эксплуатационных документов | 1 | Согласно КПБМ.1153ВЭ | |
| Комплект запасных частей, инструмента и принадлежностей | Согласно КПБМ.1153ЗИ | ||
| 643.КПБМ.01153.91 | Управляющая программа | 1 | Установлена на жесткий диск |
| 643.КПБМ.01153 12 | Текст программы | 1 | Записан на жесткий диск |
| 643.КПБМ.01153 34 01 | Руководство оператора | 1 | |
| КПБМ.1153МП | Методика поверки | 1 | |
| КПБМ.1153.46 | Комплект контрольных образцов | 1 |
осуществляется по документу КПБМ.1153МП “Системы контроля (измерений) геометрических параметров твэл «Размер-11». Методика поверки”, утвержденным ФГУП «СНИИМ» в апреле 2012 г.
Эталоны: концевые меры длины 4-го разряда, оптиметр горизонтальный ИКГ-3, микроскоп универсальный измерительный УИМ-23.
КПБМ.1153РЭ “Система контроля (измерений) геометрических параметров твэл «Размер-11”. Руководство по эксплуатации
643.КПБМ.01153.34 01 “ Система контроля (измерений) геометрических параметров твэл”. Руководство оператора
Нормативные и технические документы, устанавливающие требования к Системе контроля (измерений) геометрических параметров твэл «Размер-11»
1 КПБМ.1153ТУ Системы оптико-электронные измерительные для бесконтактного контроля геометрических параметров ТВЭЛ. Технические условия.
2 ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
3 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
