| Номер в госреестре | 56369-14 |
| Наименование СИ | Комплексы многофункциональные программно-технические автоматизации и телемеханизации |
| Обозначение типа СИ | Инфолук |
| Изготовитель | ООО НПФ "АЙТИЛУК", г.Уфа |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы многофункциональные программно-технические «Инфолук» автоматизации и телемеханизации (далее ПТК «Инфолук») предназначены для измерения унифицированных сигналов постоянного тока, счета низкочастотных и высокочастотных импульсных сигналов.
ПТК «Инфолук» обеспечивают автоматизацию процессов сбора, обработки и передачи на диспетчерский пункт технологической информации с территориально распределенных объектов, управления оборудованием объектов согласно заданным алгоритмам работы, дистанционного управления оборудованием объектов с диспетчерского пункта, визуализации технологического процесса для специалистов.
ПТК «Инфолук» являются проектно-компонуемыми и состоят из сервера сбора данных и управления (ССДУ) и контроллеров «CILk».
Верхний уровень - сервер сбора данных и управления. Состоит из индустриального компьютера с программным обеспечением конфигурирования и настройки контроллеров и программой визуализации, контроля и управления технологическими процессами. Компьютер, как правило, работает с сетью полевых контроллеров через контроллер связи, поддерживающий пакетный протокол обмена данными по радиоканалу или интерфейсному каналу. ССДУ осуществляет фоновый циклический опрос всех контроллеров системы, архивирует все изменения параметров и сигналов, визуализирует состояние технологического процесса.
Нижний уровень - контроллеры «CILk». Контроллеры преобразуют входные сигналы от датчиков, контролируют работоспособность исполнительных механизмов, определяют аварийные ситуации, включают/выключают оборудование, поддерживают пакетный протокол обмена данными по различным каналам связи, осуществляют накопление данных, выполняют функции ретранслятора при обмене данными между сетью контроллеров и центральным компьютером в диспетчерской.
ПТК «Инфолук» выполняет следующие функции:
- сбор измерительных данных по аналоговым и дискретным измерительным каналам и информационный обмен по аналоговым и дискретным каналам связи с управляемым объектом;
- управление на основе алгоритмов заложенных в программном обеспечении изделия и команд оператора управляемым объектом;
- отображение информации о состоянии управляемого объекта и о состоянии комплекса;
- ведение базы данных, содержащей сведения о состояниях управляемого объекта и изделия и об изменении параметров изделия и управляемого объекта во времени;
- контроль уровня доступа к управлению управляемым объектом.
Контроллер выполнен в виде конструктивно законченных блоков, соединенных между собой шинами питания и обмена данными. В общем случае, контроллер состоит из модуля центрального процессора, модуля питания и функциональных модулей (связи, ввода/вывода и т.д.).
С целью расширения информационной емкости и функционального назначения конструкция контроллера, выполненного в виде отдельных блоков (модулей), предусматривает их установку на стандартную DIN-рейку, что позволяет встраивать контроллеры в стандартные монтажные шкафы или другое монтажное оборудование и обеспечивает подвод сигнальных проводов и ограничивает доступ к контроллеру.
шл
323 CILk
ыяяяи

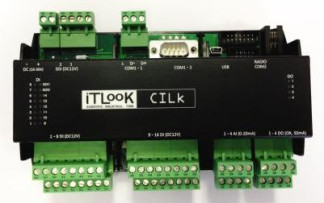

Рисунок 1 - Общий вид контроллера «CILk»
Оборудование комплексов установлено вне взрывоопасных зон, вне жилых зданий и без подключения к сетям жилых зданий.
Для подключения аналоговых и дискретных датчиков, устанавливаемых во взрывоопасных зонах помещений и наружных установок согласно ПУЭ, в комплексе могут быть задействованы входные электрические цепи с видом взрывозащиты «искробезопасная электрическая цепь» с применением барьеров искробезопасности типа НБИ, БИА, БИ, ЛПА, БИБ3.
Программное обеспечение ПТК «Инфолук» можно разделить на 2 группы - встроенное программное обеспечение (ВПО) контроллеров «CILk» и внешнее ПО «Infolook.Polling», устанавливаемое на персональный компьютер.
ВПО контроллеров «CILk» устанавливается в энергонезависимою память контроллера в производственном цикле на заводе-изготовителя. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки ПТК «ИНФОЛУК» и указываются в паспорте на конкретный экземпляр контроллера.
ПО «Infolook.Polling» - программа опроса контроллеров, которая:
- выполняет функции цикломашины, последовательно опрашивая контроллеры в фоновом циклическом режиме;
- предоставляет возможность изменения списка опрашиваемых контроллеров, списка запрашиваемых из них данных и списка выполняемых команд;
- выполняет маршрутизацию передаваемых пакетов; ведет статистику качества связи с контроллерами;
- обеспечивает передачу данных в контроллер, для обеспечения управления технологическим объектом;
- обеспечивает создание и ведение базы данных контроллеров;
- выполняет необходимые преобразования (например, масштабирование, если оно задано) и предоставляет эти данные по ОРС-стандарту клиентам.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения ПО ПТК «Инфолук»_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО «Infolook.Polling» | Infolook.Polling Версия: 1.00.5036.24320 от 15.10.2013 | 1.00.5036.24320 от 15.10.2013 | 41C7972BB766FB745D36B 393A88B5800 | md5 |
| Защита Г | О от непреднамеренных и преднамеренных изменений соответствует уровню | |||
«С» (по МИ 3286-2010). Оценка влияния ПО на метрологические характеристики СИ - влияния нет.
Таблица 2 - Метрологические характеристики ПТК «Инфолук»
| 1 Аналоговые входы | |
| Диапазон унифицированных сигналов постоянного тока, мА | 0 2 о |
| Пределы допускаемой основной погрешности приведённой к диапазону измерения, % | ± 0,2 |
| Количество разрядов АЦП | 12 |
| Период измерения с учетом усреднения значений, с | 1 |
| Входное сопротивление, Ом | 125 |
| 2 Счетно-импульсные входы низкочастотные | |
| Амплитуда входного сигнала, В | 12 |
| Частота следования импульсов по счетному входу, Гц | 0 8 о |
| Длительность импульса, не менее, мс | 10 |
| Пределы допускаемой основной относительной погрешности счета импульсов для интервалов измерений 1 мин, % | ± 0,15 |
| Пределы допускаемой основной абсолютной погрешности счета количества 4800 импульсов с частотой не более 80 Гц, импульсов | ± 1 |
| 3 Счетно-импульсные входы высокочастотные | |
| Амплитуда входного сигнала, В | 12 |
| Частота следования импульсов по счетному входу, Гц | 0.10000 |
| Длительность импульса, не менее, мкс | 50 |
| Пределы допускаемой основной относительной погрешности счета импульсов для интервалов измерений 1 мин, % | ± 0,15 |
| Пределы допускаемой основной абсолютной погрешности счета количества 10000 импульсов с частотой не более 10000 Гц, импульсов | ± 5 |
Таблица 3 - Технические характеристики ПТК «Инфолук»
| Наименование параметра | Значение параметра |
| Количество контроллеров в сети, шт. | до 4090 |
| Количество аналоговых входов (AI), шт. | до 32720 |
| Количество дискретных входов (DI), шт. | до 261760 |
| Количество счетно-импульсных входов низкочастотных (DI), шт. | до 65440 |
| Наименование параметра | Значение параметра |
| Количество счетно-импульсных входов высокочастотных (DI), шт. | до 8180 |
| Количество дискретных выходных сигналов (сигналов управления) (DO), шт. | до 32720 |
| Количество маршрутов до каждого контроллера, не более | 200 |
| Количество серверов сбора данных и управления на одну систему | ограничивается только временем занятия каналов связи |
| Минимальное время цикла опроса одного контроллера при использовании проводных сетей передачи данных, мс | 20 |
| Температура эксплуатации контроллеров «CILk», °С | от минус 40 до плюс 60 |
| Температура эксплуатации ССДУ, °С | от плюс 5 до плюс 40 |
| Максимальное удаление контроллера от ССДУ (с учетом ретрансляции), км - для УКВ канала связи - для GPRS/спутникового канала связи | 120 определяется зоной покрытия связи |
| Напряжение питания: - основное, В - от аккумулятора | от 94 до 264 переменного тока, частотой 50±1 Гц; 12 В постоянного тока |
| Относительная влажность воздуха, без конденсации влаги, % | 95 при температуре 25 °С |
| Потребляемая мощность, В • А, не более - для ССДУ - для контроллеров «CILk» | 1000 100 |
| Наработка на отказ, ч | 40000 |
| Технические характеристики контроллеров «CILk» | |
| Количество аналоговых входов, не менее | 4 |
| Количество дискретных входов, не менее | 16 |
| Количество счетно-импульсных входов низкочастотных, не менее | 16 |
| Количество счетно-импульсных входов высокочастотных, не менее | 2 |
| Количество выходов (дискретных), не менее | 2 |
| Габаритные размеры, мм Масса, кг | определяются паспортными характеристиками конкретного экземпляра контроллера из комплекта поставки |
Знак утверждения типа наносится на таблички контролируемых пунктов, содержащих измерительные каналы, и на титульные листы эксплуатационной документации типографским способом.
Комплектность согласно паспорту ITLR.423200.01 ПС «Комплекс многофункциональный программно-технический «Инфолук» автоматизации и телемеханизации».
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП ВНИИМС
28.11.2011 г.
Перечень основного оборудования для поверки:
1. Многофункциональный калибратор TRX-II-R, предел допускаемой основной погрешности в режиме воспроизведения силы постоянного тока ±(0.01%ИВ+2 мкА) в диапазоне от 0 до 52 мА, разрешение 0.001 мА.
2. Генератор импульсов Г5-54, генерирование импульсов до 50 В, частотный диапазон от 0,01 до 100 кГц.
3. Частотомер электронно-счётный ЧЗ-57, диапазон измеряемых частот от 0, 1 до 100 МГц.
Методика измерений согласно Руководству по эксплуатации ITLR.423200.01 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам многофункциональным программно-техническим «Инфолук» автоматизации и телемеханизации
ТУ 4232-001-38490484-2013 «Комплекс многофункциональный программно-технический «Ин-фолук» автоматизации и телемеханизации. Технические условия».
МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1
Вне сферы государственного регулирования
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
