Осциллографы цифровые запоминающие GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 56370-14 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для связи с внешними устройствами имеются интерфейсы USB и RS-232. Опционально возможны интерфейсы LAN, GPIB, функциональный генератор, 8-ми или 16-ти канальный логический анализатор, выход на внешний монитор.
Осциллографы выпускаются в восьми модификациях GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304, отличающихся количеством входных каналов и полосой пропускания.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

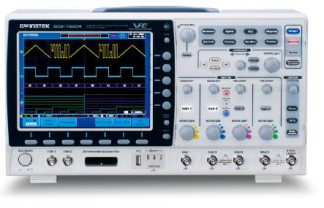

Конструктивно осциллографы выполнены в виде компактного моноблока.
На передней панели приборов расположен ЖКИ, клавиатура, выходы функционального генератора, входы логического анализатора, разъем интерфейса USB, выход компенсатора пробника, входы аналоговых каналов, вход внешней синхронизации,
На задней панели расположены разъемы интерфейса USB (DEVICE и HOST), разъем интерфейса RS-232, выход допускового контроля, клемма заземления, вентилятор обдува, гнездо для замка Кенсингтон, два слота для подключения опций, разъем сети питания.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма (наклейки), закрывающие головки винтов крепления корпуса.
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наиме нование ПО |
Идентифика ционное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Отсутствует |
Не ниже 1.0 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
|
Число входных аналоговых каналов |
GDS-72072, GDS-72102, GDS-72202, GDS-72302 |
2 |
|
GDS-72074, GDS-72104, GDS-72204, GDS-72304 |
4 |
|
|
Максимальная частота дискретизации |
1 ГГц на каждый канал |
|
|
Длина записи |
1 МБ на каждый канал |
|
|
Канал вертикального отклонения |
||
|
Входной импеданс |
1 МОм ± 2 %/16 пФ |
|
|
Диапазон установки коэффициентов отклонения (Ко) |
от 1 мВ/дел до 10 В/дел |
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,05|Цизм| + 0,1 [дел]КО + 1 мВ) - при КО = 1 мВ/дел, ± (0,03 • Цизм| + 0,1 [дел]КО + 1 мв) - при КО > 2 мВ/дел, где Цизм - измеренное значение напряжения, мВ КО - коэффициент отклонения, мВ/дел |
|
|
Полоса пропускания по уровню минус 3 дБ, не менее |
GDS-72072, GDS-72074 |
70 МГц |
|
GDS-72102, GDS-72104 |
100 МГц |
|
|
GDS-72202, GDS-72204 |
200 МГц |
|
|
GDS-72302, GDS-72304 |
300 МГц |
|
|
Время нарастания переходной характеристики, не более |
GDS-72072, GDS-72074 |
5 нс |
|
GDS-72102, GDS-72104 |
3,5 нс |
|
|
GDS-72202, GDS-72204 |
1,75 нс |
|
|
GDS-72302, GDS-72304 |
1,17 нс |
|
|
Канал горизонтального отклонения |
||
|
Диапазон установки коэффициентов развертки (Кр) |
от 1 нс/дел до 100 с/дел |
|
|
Пределы допускаемой относительной погрешности установки коэффициента развертки (Кр) |
± 0,002 % |
|
|
Характеристики функционального генератора (опция DS2-FGN) |
||
|
Формы выходного сигнала |
синус, прямоугольник, треугольник |
|
|
Диапазон частот |
от 0,1 Гц до 5 МГ ц (синус, прямоугольник) от 0,1 Гц до 500 кГц (треугольник) |
|
|
Пределы допускаемой относительной погрешности установки частоты |
± 0,005 % |
|
|
Диапазон амплитуды выходного сигнала на нагрузке 50 Ом 1 МОм |
от 30 мВ до 3 В* от 60 мВ до 6 В* |
|
|
Лист № 4 Всего листов 5 |
|
|
Пределы допускаемой относительной погрешности установки амплитуды выходного сигнала |
± 10 % |
|
Общие технические характеристики |
|
|
Напряжение сети питания |
от 100 до 240 В |
|
Частота сети питания |
от 47 до 63 Гц |
|
Габаритные размеры |
380x220x145 мм |
|
Масса |
4,2 кг |
|
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от + 5 до + 40 °С до 80 % при 30 °С |
Примечание: * - пиковые значения.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: кабель питания, пробник-делитель 1:1/1:10 (по числу каналов), руководство по эксплуатации, методика поверки.
Опции: DS2-LAN (интерфейс LAN), DS2-GPIB (интерфейс GPIB), DS2-FGN (функциональный генератор), DS2-8LA (логический анализатор 8 каналов (модуль GLA-08 + пробник GTL-08LA)), DS2-16LA (логический анализатор 16 каналов (модуль GLA-16 + пробник GTL-16LA)).
осуществляется по документу МП 56370-14 «Осциллографы цифровые запоминающие GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), осциллограф цифровой запоминающий WaveRunner 62Xi-A (Госреестр № 40909-09).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы «Good Will Instrument Co., Ltd.», Тайвань.
- «при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
