| Номер в госреестре | 56371-14 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | HDO4ххх-MS, HDO6ххх-MS |
| Изготовитель | "Teledyne LeCroy, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Осциллографы цифровые запоминающие Н004ххх-М8, НООбххх-МБ Назначение средства измерений
Осциллографы цифровые запоминающие НБ04ххх-МБ, НБОбххх-MS (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы Ethernet, USB 2.0, SVGA, DVI, HDMI, GPIB (опция).
Осциллографы выпускаются в девяти модификациях HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, HDO6034-MS, HDO6054-MS, HDO6104-MS, отличающихся количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками, функциональностью.
Осциллографы имеют в своем составе цифровой логический анализатор (16 каналов).
Осциллографы функционируют под управлением операционной системы Microsoft Windows 7 и прикладного ПО корпорации LeCroy.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный ЖКИ.

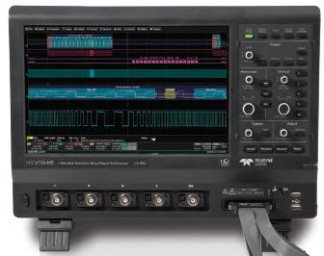

Конструктивно осциллографы выполнены в виде компактного моноблока.
На передней панели приборов расположен ЖКИ, входы аналоговых каналов, вход внешней синхронизации, входы цифрового логического анализатора, выход компенсатора пробника, разъемы интерфейса USB, клавиатура.
На боковой панели расположены разъемы интерфейсов Ethernet, USB, SVGA, DVI, HDMI, вход микрофона, линейных вход, выход на внешние динамики.
На задней панели расположены разъем интерфейса USB (внешнее управление), вход/выход опорной частоты, выход допускового контроля, разъем сети питания, вентилятор обдува.
Приборы оснащены складывающейся ручкой для переноски и ножками в виде подставки для удобства работы.
Для предотвращения несанкционированного доступа приборы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное | Отсутствует | Не ниже 7.3.0.5 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Число входных аналоговых каналов | HDO4022-MS, HDO4032-MS | 2 |
| HDO4024-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, HDO6034-MS, HDO6054-MS, HDO6104-MS | 4 | |
| Максимальная частота дискретизации | 2,5 ГГц на каждый канал | |
| Длина записи | HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS | 12,5 Мб на канал (25 Мб - опция) |
| HDO6034-MS, HDO6054-MS, HDO6104-MS | 50 Мб на канал (100 Мб и 250 Мб - опция) | |
| Канал вертикального отклонения | ||
| Входной импеданс | 1 МОм ± 2 %/15 пФ; 50 Ом ± 2 % | |
| Максимальное входное напряжение | 5 В (по входу 50 Ом); 400 В (по входу 1 МОм) | |
| Разрешение по вертикали | 12 бит | |
| Диапазон установки коэффициентов отклонения (Ко) | от 1 мВ/дел до 1 В/дел (по входу 50 Ом) от 1 мВ/дел до 10 В/дел (по входу 1 МОм) | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | ± (0,005 8 [дел]КО [В/дел]+1 мВ) | |
| Время нарастания переходной характеристики, не более | HDO4022-MS, HDO4024-MS | 1,75 нс |
| HDO4032-MS, HDO4034-MS, HDO6034-MS | 1 нс | |
| HDO4054-MS, HDO6054-MS | 700 пс | |
| HDO4104-MS, HDO6104-MS | 350 пс | |
| Полоса пропускания по уровню минус 3 дБ, не менее | HDO4022-MS, HDO4024-MS | 200 МГц |
| HDO4032-MS, HDO4034-MS, HDO6034-MS | 350 МГц | |
| HDO4054-MS, HDO6054-MS | 500 МГц | |
| HDO4104-MS, HDO6104-MS | 1 ГГц | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки (Кр) | HDO4022-MS, HDO4024-MS, HDO4032-MS, HDO4034-MS, HDO4054-MS, HDO4104-MS, | от 200 пс/дел до 5000 с/дел |
| HDO6034-MS, HDO6054-MS, HDO6104-MS | от 20 пс/дел до 25000 с/дел | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ± 2,5 10-6 | |
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм | ± (0,06/Едискр+2,5-10-6-Тизм) |
| Цифровой логический анализатор | |
| Число входных цифровых каналов | 16 |
| Максимальная частота дискретизации | 1,25 ГГц на каждый канал |
| Пороговые уровни срабатывания | TTL; ESL; CM0S; PESL; LVDS или определяемый пользователем |
| Пределы установки уровня срабатывания, определяемого пользователем | ± 10 В с шагом 20 мВ |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания | ± (0,03-Щ + D) |
| Максимальное входное напряжение | ± 30 В(пиковое) |
| Общие технические характеристики | |
| Напряжение и частота сети электропитания | От 100 до 240 В при частоте 45 - 440 Гц* или при частоте 45 - 66 Гц** |
| Габаритные размеры | 399,4x291,7x131,3 мм |
| Масса | 5,86 кг |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от + 5 до + 40 °С до 90 % при 30 °С |
Примечание: Едискр - частота дискретизации, Гц;
Un - установленный уровень срабатывания, В;
D - установленный гистерезис (от 100 мВ до 1,4 В с шагом 100 мВ);
* - для модификаций HD04022-MS, HD04024-MS, HD04032-MS, HD04034-MS, HD04054-MS, HD04104-MS;
** - для модификаций HD06034-MS, HD06054-MS, HD06104-MS.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: пробник (по числу каналов), пробник для цифрового логического анализатора, кабель питания, руководство по эксплуатации, методика поверки.
осуществляется по документу МП 56371-14 «Осциллографы цифровые запоминающие HDO4xxx-MS, ИБ06ххх-М8. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), частотомер универсальный CNT-90 (Госреестр № 41567-09), источник питания GPD-73303S (Госреестр № 46953-11).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим НБ04ххх-М8, НБОбххх-MS
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы «Teledyne LeCroy, Inc.», США.
- «при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
