| Номер в госреестре | 56375-14 |
| Наименование СИ | Устройства контрольно-измерительные для проверки релейной защиты |
| Обозначение типа СИ | T1000 PLUS, T2000, T3000 |
| Изготовитель | "I.S.A. S.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

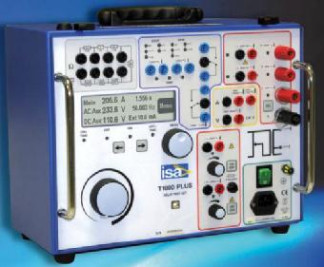

Устройства контрольно-измерительные для проверки релейной защиты T 1000 PLUS, T 2000, T 3000 (далее - устройства) предназначены для
формирования и измерения напряжения и силы переменного и постоянного токов;
измерения частоты;
измерения времени включения и отключения выключателей (реле);
измерения фазового угла;
измерения электрического сопротивления (опция с модулем IDC 400 A).
Принцип действия устройств заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗиА) и регистрации откликов на них.
Устройства представляют собой генераторы напряжений и токов, выполненные на основе автотрансформатора и трансформаторов тока и напряжения, формирующие заданные напряжения и токи из напряжения (тока) питающей сети. Далее эти сигналы преобразуются в цифровую форму с помощью АЦП и индицируются на ЖК-дисплее.
Принцип действия устройств в части измерения времени включения и отключения выключателей (реле) основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме.
Принцип действия устройств в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
По результатам измерений напряжений и токов на выходах и входах микропроцессор устройств по известным в электротехнике алгоритмам рассчитывает ряд параметров: коэффициенты трансформации, полярность и нагрузку измерительных и силовых трансформаторов, параметры кривых намагничивания, активную, реактивную, полную мощности, коэффициент мощности, комплексное сопротивление (импеданс) и его активную и реактивную составляющие.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока и напряжения, фазорегулятор, микропроцессор, схема интерфейсов, ЖК-дисплей, функциональные кнопки, ручки, индикаторы, источник питания.
Устройства оснащены защитой от перегрева и перегрузки.
Управление устройствами осуществляется как вручную оператором, так и с помощью внешнего ПК с предустановленным специальным программным обеспечением TDMS. Результаты измерений могут быть как сохранены во внутренней памяти устройств, так и переданы на внешний ПК по интерфейсам связи.
Устройства выпускаются в виде трех серий T 1000 PLUS, T 2000, T 3000. Устройства серии T 1000 PLUS применяются для проверки различных видов релейных защит. Устройства серии T 2000 имеют функции проверки трансформаторов и реле максимального тока. Устройства серии T 3000 сочетают в себе функции устройств T 1000 PLUS и T 2000. Кроме этого, устройства отличаются метрологическими характеристиками.
Устройства имеют сервисную функцию осциллографа для наблюдения формы волны напряжения и тока.
Серия устройств T 1000 PLUS представлена четырьмя модификациями: T 1000 PLUS, T 1000-E PLUS, TD 1000 PLUS, TD 1000 PLUS 15 Hz, отличающихся функциональностью. Отличия модификаций приведены в таблице 1.
Таблица 1 - Функциональные характеристики модификаций серии T 1000 PLUS
| Характеристика | Модификация | |||
| T 1000 PLUS | T 1000-E PLUS | TD 1000 PLUS | TD 1000 PLUS 15 Hz | |
| Основной выход переменного тока, А | 250 | 250 | 250 | 250 |
| Дополнительный выход переменного тока, А | Нет | Нет | 20 | 20 |
| Основной выход напряжения переменного тока, В | 250 | 500 | 250 | 250 |
| Основной выход напряжения постоянного тока, В | 300 | 300 | 300 | 300 |
| Дополнительный выход напряжения переменного тока, В | 250 | 500 | 250 | 250 |
| Дополнительный выход напряжения постоянного тока, В | 240 | 240 | 240 | Нет |
| Выходная мощность на частоте 15 Гц | 10 | 10 | 10 | 25 |
Опционально с устройствами серии T 1000 PLUS могут поставляться: модуль D 1000 для проверки дифференциальных реле; фильтр FT 1000;
оптическая головка SHA 1000 для считывания показаний счетчиков электрической
энергии;
конвертер выходов OUTPUTS TRANSDUCER для проверки маломощных реле.
Серия устройств T 2000 представлена двумя модификациями: T 2000 и T 2000Е. Вторая модификация обладает большей выходной мощностью в режиме воспроизведения силы переменного тока. Кроме этого, модификация T 2000 выпускается с двумя выходными напряжениями 3000 и 1200 В.
Опционально с устройствами серии T 2000 могут поставляться: модуль IDC 400 А для измерения сопротивлений постоянному току; фильтр FT 1000;
комплект для измерения сопротивления заземления и удельного сопротивления грунта; токоизмерительные клещи (диапазон измерений до 100 А);
усилитель тока до 4000 А BU 2000 (в составе из трех модулей: основного, дополнительного и промежуточного);
защитное устройство SU 3000 для измерения импеданса линии.
Серия устройств T 3000 представлена одной модификацией Т 3000, которая выпускается с двумя выходными напряжениями 3000 и 1200 В. модуль D 1000 для проверки дифференциальных реле; фильтр FT 1000;
оптическая головка SH-2003 для считывания показаний счетчиков электрической
энергии;
модуль IDC 400 А для измерения сопротивлений постоянному току; комплект для измерения сопротивления заземления и удельного сопротивления грунта; усилитель тока до 4000 А BU 2000 (в составе из трех модулей: основного, дополнительного и промежуточного);
защитное устройство SU 3000 для измерения импеданса линии.
Для связи с персональным компьютером устройства оснащаются интерфейсами USB (T 1000 PLUS) либо RS-232 (T 2000, T 3000).
Конструктивно устройства выполнены в металлических корпусах с защитными крышками и ручками для переноски. Все органы управления, индикации, гнезда цепей расположены на лицевой панели устройств.
Для предотвращения несанкционированного доступа винты крепления корпуса модулей систем пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Питание устройств - от сети переменного тока.
Характеристики программного обеспечения (ПО) приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (TDMS) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую управлять системой с помощью внешнего ПК; сохранять установки и параметры измерений для различных видов проверок; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера, экспортировать отчеты в формат MS Access. Внешнее ПО не является метрологически значимым.
Таблица 2 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| T 1000 PLUS, T 1000-E PLUS | Встроен ное | Микро программа | Не ниже 1.35 | ||
| TD 1000 PLUS, TD 1000 PLUS 15 Hz | Встроен ное | Микро программа | Не ниже 1.02.04 | ||
| T 2000 | Встроен ное | Микро программа | Не ниже 1.47 | - | - |
| T 3000 | Встроен ное | Микро программа | Не ниже 1.47 | - | - |
| T 1000 PLUS, T 2000, T 3000 | Внешнее | TDMS | Не ниже 6.5.3 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Устройства серии T 1000 PLUS
Таблица 3 - Метрологические характеристики устройств в режиме воспроизведения силы переменного тока частотой 15 - 500 Гц_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,01 Хизм. + 5 мА) |
| 19,99 А | 10 мА | ± (0,01Хизм. + 20 мА) | |
| 40 А | 7,999 А | 4 мА | ± (0,01Хизм. + 20 мА) |
| 79,99 А | 40 мА | ± (0,01Хизм. + 80 мА) |
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 А | 19,99 А | 10 мА | ± (0,01Хизм. + 50 мА) |
| 199,9 А | 100 мА | ± (0,01Хизм. + 200 мА) | |
| 249,9 А* | 100 мА | ± (0,01Хизм. + 200 мА) |
Примечание: Хизм. - измеренное значение величины. * - в течение 1 с.
Таблица 4 - Метрологические характеристики устройств в режиме воспроизведения напряжения переменного тока частотой 15 - 500 Гц_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 250 В | 1,999 В | 1 мВ | ± (0,01Хизм. + 50 мВ) |
| 19,99 В | 10 мВ | ± (0,01Хизм. + 50 мВ) | |
| 199,9 В | 100 мВ | ± (0,01Хизм. + 200 мВ) | |
| 299,9 В | 300 мВ | ± (0,01Хизм. + 300 мВ) | |
| 260 В | 1,999 В | 1 мВ | ± (0,01 Хизм. + 10 мВ) |
| 19,99 В | 10 мВ | ± (0,01 Хизм. + 20 мВ) | |
| 199,9 В | 100 мВ | ± (0,01Хизм. + 200 мВ) | |
| 299,9 В | 300 мВ | ± (0,01Хизм. + 300 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 5 - Метрологические характеристики устройств в режиме воспроизведения напряжения постоянного тока_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 300 В | 1,999 В | 1 мВ | ± (0,005Хизм. + 20 мВ) |
| 19,99 В | 10 мВ | ± (0,005Хизм. + 50 мВ) | |
| 199,9 В | 100 мВ | ± (0,005Хизм. + 200 мВ) | |
| 399,9 В | 300 мВ | ± (0,005Хизм. + 300 мВ) | |
| 240 В | 19,99 В | 10 мВ | ± (0,005Хизм. + 20 мВ) |
| 199,9 В | 100 мВ | ± (0,005Хизм. + 200 мВ) | |
| 299,9 В | 300 мВ | ± (0,005Хизм. + 300 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 6 - Метрологические характеристики устройств в режиме измерения силы переменного тока частотой 15 - 500 Гц_
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,01 Хизм. + 2 мА) |
| 9,99 А | 10 мА | ± (0,01Хизм. + 20 мА) |
Примечание: Хизм. - измеренное значение величины.
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 20 мА | 20 мА | 0,1 мА | ± (0,005Хизм. + 0,1 мА) |
| 10 А | 1,999 А | 1 мА | ± (0,005Хизм. + 2 мА) |
| 9,99 А | 10 мА | ± (0,005Хизм. + 20 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 8 - Метрологические характеристики устройств в режиме измерения напряжения переменного тока частотой 15 - 500 Гц_
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 В | 9,999 В | 2 мВ | ± (0,01 Хизм. + 10 мВ) |
| 99,99 В | 10 мВ | ± (0,01 Хизм. + 20 мВ) | |
| 599,9 В | 100 мВ | ± (0,01Хизм. + 200 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 9 - Метрологические характеристики устройств в режиме измерения напряжения постоянного тока
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 В | 9,999 В | 2 мВ | ± (0,005Хизм. + 10 мВ) |
| 99,99 В | 10 мВ | ± (0,005Хизм. + 20 мВ) | |
| 599,9 В | 100 мВ | ± (0,005Хизм. + 200 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 10 - Метрологические характеристики устройств в режиме измерения частоты
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Частота | 15 - 550 Гц | ± 0,0001 Гц |
Таблица 11 - Метрологические характеристики устройств в режиме измерения времени включения и отключения выключателей (реле)_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Время включения и отключения выключателей (реле) | 0 - 9,999 с | ± (0,00005Хизм. + 1 мс) |
| 10,0 - 99,99 с | ± (0,00005Хизм. + 10 мс) | |
| 100,0 - 999,9 с | ± (0,00005Хизм. + 100 мс) | |
| 1000 - 9999 с | ± (0,00005Хизм. + 1 с) |
Примечание: Хизм. - измеренное значение величины.
Таблица 12 - Метрологические характеристики устройств в режиме измерения фазового угла
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Фазовый угол | 0 - 360° | ± 1° |
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,005Хизм. + 5 мА) |
| 19,99 А | 10 мА | ± (0,005Хизм. + 20 мА) | |
| 40 А | 7,999 А | 4 мА | ± (0,005Хизм. + 20 мА) |
| 79,99 А | 40 мА | ± (0,005Хизм. + 80 мА) | |
| 800 А | 19,99 А | 20 мА | ± (0,005Хизм. + 50 мА) |
| 199,9 А | 200 мА | ± (0,005Хизм. + 400 мА) | |
| 999,9 А | 1 А | ± (0,005Хизм. + 1 А) |
Примечание: Хизм. - измеренное значение величины.
Таблица 14 - Метрологические характеристики устройств в режиме воспроизведения силы постоянного тока
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 А | 199,9 мА | 100 мкА | ± (0,005Хизм. + 200 мкА) |
| 1,999 А | 1 мА | ± (0,005Хизм. + 2 мА) | |
| 19,99 А | 10 мА | ± (0,005Хизм. + 20 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 15 - Метрологические характеристики устройств в режиме воспроизведения напряжения переменного тока частотой 15 - 500 Гц_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 250 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 200 мВ | ± (0,005Хизм. + 400 мВ) | |
| 299,9 В | 300 мВ | ± (0,005Хизм. + 600 мВ) | |
| 3000 В | 199,9 В | 200 мВ | ± (0,005Хизм. + 0,5 В) |
| 1999 В | 2 В | ± (0,005Хизм. + 4 В) | |
| 2999 В | 3 В | ± (0,005Хизм. + 6 В) |
Примечание: Хизм. - измеренное значение величины.
Таблица 16 - Метрологические характеристики устройств в режиме измерения силы переменного тока частотой 15 - 500 Гц_
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,005Хизм. + 4 мА) |
| 9,99 А | 10 мА | ± (0,005Хизм. + 40 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 17 - Метрологические характеристики устройств в режиме измерения силы постоянного тока
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 20 мА | 20 мА | 0,1 мА | ± (0,005Хизм. + 0,2 мА) |
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 В | 0,199 В | 1 мВ | ± (0,005Хизм. + 2 мВ) |
| 1,999 В | 2 мВ | ± (0,005Хизм. + 10 мВ) | |
| 9,999 В | 10 мВ | ± (0,005Хизм. + 50 мВ) | |
| 600 В | 19,99 В | 10 мВ | ± (0,005Хизм. + 40 мВ) |
| 199,9 В | 50 мВ | ± (0,005Хизм. + 400 мВ) | |
| 599,9 В | 300 мВ | ± (0,005Хизм. + 1000 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 19 - Метрологические характеристики устройств в режиме измерения напряжения постоянного тока
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 600 В | 19,99 В | 10 мВ | ± (0,005Хизм. + 40 мВ) |
| 199,9 В | 50 мВ | ± (0,005Хизм. + 400 мВ) | |
| 599,9 В | 300 мВ | ± (0,005Хизм. + 1000 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 20 - Метрологические характеристики устройств в режиме измерения частоты
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Частота | 50/60 Гц | ± 0,001 Гц |
Таблица 21 - Метрологические характеристики устройств в режиме измерения времени включения и отключения выключателей (реле)_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Время включения и отключения выключателей (реле) | 0 - 9,999 с | ± (0,00005Хизм. + 1 мс) |
| 10,0 - 99,99 с | ± (0,00005Хизм. + 10 мс) | |
| 100,0 - 999,9 с | ± (0,00005Хизм. + 100 мс) | |
| 1000 - 9999 с | ± (0,00005Хизм. + 1 с) |
Примечание: Хизм. - измеренное значение величины.
Таблица 22 - Метрологические характеристики устройств в режиме измерения фазового угла
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Фазовый угол | 0 - 360° | ± 1° |
Таблица 23 - Метрологические характеристики устройств в режиме измерения электрического сопротивления при совместном использовании с модулем IDC 400 А_
| Измеряемая величина | Пределы измерений | Пределы допускаемой абсолютной погрешности |
| Электрическое | 100 мкОм | ± (0,02Хизм. + 2 мкОм) |
| сопротивление (ток 400 А, | 1 мОм | ± (0,02Хизм. + 10 мкОм) |
| 4-х проводная схема | 10 мОм | ± (0,02Хизм. + 100 мкОм) |
| измерения) | 100 мОм | ± (0,02Хизм. + 1 мОм) |
| 1000 мОм | ± (0,02Хизм. + 10 мОм) |
Примечание: Хизм. - измеренное значение величины.
Устройства серии T 3000
Таблица 24 - Метрологические характеристики устройств в режиме воспроизведения силы переменного тока частотой 15 - 500 Гц_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,005Хизм. + 5 мА) |
| 19,99 А | 10 мА | ± (0,005Хизм. + 20 мА) | |
| 40 А | 7,999 А | 4 мА | ± (0,005Хизм. + 20 мА) |
| 79,99 А | 40 мА | ± (0,005Хизм. + 80 мА) | |
| 800 А | 19,99 А | 20 мА | ± (0,005Хизм. + 50 мА) |
| 199,9 А | 200 мА | ± (0,005Хизм. + 400 мА) | |
| 999,9 А | 1 А | ± (0,005Хизм. + 1 А) |
Примечание: Хизм. - измеренное значение величины.
Таблица 25 - Метрологические характеристики устройств в режиме воспроизведения силы постоянного тока
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 6 А | 199,9 мА | 100 мкА | ± (0,005Хизм. + 200 мкА) |
| 1,999 А | 1 мА | ± (0,005Хизм. + 2 мА) | |
| 19,99 А | 10 мА | ± (0,005Хизм. + 20 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 26 - Метрологические характеристики устройств в режиме воспроизведения напряжения переменного тока частотой 15 - 500 Гц_
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 250 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 200 мВ | ± (0,005Хизм. + 400 мВ) | |
| 299,9 В | 300 мВ | ± (0,005Хизм. + 600 мВ) | |
| 3000 В | 199,9 В | 200 мВ | ± (0,005Хизм. + 0,5 В) |
| 1999 В | 2 В | ± (0,005Хизм. + 4 В) | |
| 2999 В | 3 В | ± (0,005Хизм. + 6 В) |
Примечание: Хизм. - измеренное значение величины.
напряжения переменного тока частотой 15 - 500 Гц (доп. выходы)
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 65 В, 130 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 200 мВ | ± (0,005Хизм. + 400 мВ) | |
| 260 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 200 мВ | ± (0,005Хизм. + 400 мВ) | |
| 299,9 В | 300 мВ | ± (0,005Хизм. + 600 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 28 - Метрологические характеристики устройств в режиме воспроизведения
напряжения постоянного тока
| Выход | Пределы воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 130 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 100 мВ | ± (0,005Хизм. + 200 мВ) | |
| 260 В | 19,99 В | 20 мВ | ± (0,005Хизм. + 50 мВ) |
| 199,9 В | 100 мВ | ± (0,005Хизм. + 200 мВ) | |
| 299,9 В | 300 мВ | ± (0,005Хизм. + 600 мВ) |
Примечание: Хизм. - измеренное значение величины.
Таблица 29 - Метрологические характеристики устройств в режиме измерения силы
переменного тока частотой 15 - 500 Гц
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | 1,999 А | 1 мА | ± (0,005Хизм. + 4 мА) |
| 9,99 А | 10 мА | ± (0,005Хизм. + 40 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 30 - Метрологические характеристики устройств в режиме измерения силы
постоянного тока
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 20 мА | 20 мА | 0,1 мА | ± (0,005Хизм. + 0,2 мА) |
Примечание: Хизм. - измеренное значение величины.
Таблица 31 - Метрологические характеристики устройств в режиме измерения напряжения постоянного и переменного тока частотой 15 - 500 Гц_
| Вход | Пределы измерения | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 В | 99,99 мВ | 0,01 мВ | ± (0,005Хизм. + 2 мВ) |
| 9,999 В | 2 мВ | ± (0,005Хизм. + 10 мВ) | |
| 19,99 В | 10 мВ | ± (0,005Хизм. + 50 мВ) | |
| 600 В | 9,999 В | 1 мВ | ± (0,005Хизм. + 40 мВ) |
| 199,9 В | 50 мВ | ± (0,005Хизм. + 400 мВ) | |
| 999,9 В | 300 мВ | ± (0,005Хизм. + 1000 мВ) |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Частота | 50/60 Гц | ± 0,001 Гц |
Таблица 33 - Метрологические характеристики устройств в режиме измерения времени включения и отключения выключателей (реле)_
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Время включения и отключения выключателей (реле) | 0 - 9,999 с | ± (0,00005Хизм. + 1 мс) |
| 10,0 - 99,99 с | ± (0,00005Хизм. + 10 мс) | |
| 100,0 - 999,9 с | ± (0,00005Хизм. + 100 мс) | |
| 1000 - 9999 с | ± (0,00005Хизм. + 1 с) |
Примечание: Хизм. - измеренное значение величины.
Таблица 34 - Метрологические характеристики устройств в режиме измерения фазового угла
| Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Фазовый угол | 0 - 360° | ± 1° |
Таблица 35 - Метрологические характеристики устройств в режиме измерения электрического сопротивления при совместном использовании с модулем IDC 400 А_
| Измеряемая величина | Пределы измерений | Пределы допускаемой абсолютной погрешности |
| Электрическое | 100 мкОм | ± (0,02Хизм. + 2 мкОм) |
| сопротивление (ток 400 А, | 1 мОм | ± (0,02Хизм. + 10 мкОм) |
| 4-х проводная схема | 10 мОм | ± (0,02Хизм. + 100 мкОм) |
| измерения) | 100 мОм | ± (0,02Хизм. + 1 мОм) |
| 1000 мОм | ± (0,02Хизм. + 10 мОм) |
Примечание: Хизм. - измеренное значение величины.
Таблица 36 - Технические характеристики устройств серии T 1000 PLUS
| Характеристика | Значение |
| Температурный коэффициент | ± (0,0005Хизм. + 0,0002Хк.). |
| Напряжение сети питания, В | 230±15 % |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - устройства серии T 1000 PLUS | 380x300x240 |
| - модуль D 1000 | 325x290x290 |
| - фильтр FT 1000 | 220x250x310 |
| Масса, кг | |
| - устройства T 1000 PLUS, T 1000-E PLUS | 19 |
| - устройства TD 1000 PLUS, TD 1000 PLUS 15 Hz | 21 |
| - модуль D 1000 | 7 |
| - фильтр FT 1000 | 15 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 25 ± 2 до 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до + 50 |
| - относительная влажность воздуха, % | до 80 без конденсации |
Таблица 37 - Технические характеристики устройств серии T 2000
| Характеристика | Значение |
| Температурный коэффициент | ± (0,0005Хизм. + 0,0002Хк.). |
| Напряжение сети питания, В | 230±15 % |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинахширинахвысота) | |
| - устройства серии T 2000 | 455x325x290 |
| - модуль высокого тока 400 А | 285x325x295 |
| - фильтр FT 1000 | 220x250x310 |
| - модуль основной усилителя BU 2000 | 190x210 |
| - модуль дополнительный усилителя BU 2000 | 190x120 |
| - модуль промежуточный усилителя BU 2000 | 330x300x200 |
| - защитное устройство SU 3000 | 550x450x250 |
| Масса, кг | |
| - устройства T 2000 | 31 |
| - модуль высокого тока 400 А | 20 |
| - фильтр FT 1000 | 15 |
| - модуль основной усилителя BU 2000 | 11 |
| - модуль дополнительный усилителя BU 2000 | 10 |
| - модуль промежуточный усилителя BU 2000 | 5 |
| - защитное устройство SU 3000 | 20 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 25 ± 2 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 95 без конденсации |
Таблица 38 - Технические характеристики устройств серии T 3000
| Характеристика | Значение |
| Температурный коэффициент | ± (0,0005Хизм. + 0,0002Хк.). |
| Напряжение сети питания, В | 230±10 % |
| Частота сети питания, Гц | 50/60 |
| Габаритные размеры, мм, (длинаxширинаxвысота) | |
| - устройства серии T 3000 | 455x325x290 |
| - модуль высокого тока 400 А | 285x325x295 |
| - фильтр FT 1000 | 220x250x310 |
| - модуль основной усилителя BU 2000 | 190x210 |
| - модуль дополнительный усилителя BU 2000 | 190x120 |
| - модуль промежуточный усилителя BU 2000 | 330x300x200 |
| - защитное устройство SU 3000 | 550x450x250 |
| Масса, кг | |
| - устройства T 3000 | 34 |
| - модуль высокого тока 400 А | 20 |
| - фильтр FT 1000 | 15 |
| - модуль основной усилителя BU 2000 | 11 |
| - модуль дополнительный усилителя BU 2000 | 10 |
| Характеристика | Значение |
| - модуль промежуточный усилителя BU 2000 - защитное устройство SU 3000 | 5 20 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 25 ± 2 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 95 без конденсации |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 39 - Комплектность устройств серии T 1000 PLUS
| Наименование | Код | Примечание |
| Устройство T 1000 PLUS в комплекте с набором кабелей, ПО TDMS | 91093 | |
| Устройство T 1000-E PLUS в комплекте с набором кабелей, ПО TDMS | 92093 | |
| Устройство TD 1000 PLUS в комплекте с набором кабелей, ПО TDMS | 96093 | |
| Устройство TD 1000 PLUS 15 Hz в комплекте с набором кабелей, ПО TDMS | 95093 | |
| Транспортировочный кейс | 17093 | Опция |
| Набор дополнительных кабелей | 18093 | Опция |
| Модуль D 1000 | 40093 | Опция |
| Фильтр FT 1000 | 16093 | Опция |
| Оптическая головка SHA 1000 | 43102 | Опция |
| Конвертер выходов OUTPUTS TRANSDUCER | 13093 | Опция |
| Кабель соединительный для проверки реле ABB | 11093 | Опция |
| Кабель соединительный для проверки реле THYTRONIC | 12093 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
Таблица 40 - Комплектность устройств серии T 2000
| Наименование | Код | Примечание |
| Устройство T 2000 с выходом 3000 В в комплекте с набором кабелей, ПО TDMS | 10110 | |
| Устройство T 2000 с выходом 1200 В в комплекте с набором кабелей, ПО TDMS | 30110 | |
| Устройство T 2000E с выходом 1200 В в комплекте с набором кабелей, ПО TDMS | 50110 | |
| Транспортировочный кейс алюминиевый | 17102 | Опция |
| Транспортировочный кейс пластиковый | 24102 | Опция |
| Токоизмерительные клещи | 16102 | Опция |
| Термопринтер | 14102 | Опция |
| Наименование | Код | Примечание |
| Модуль IDC 400 А для измерения сопротивления постоянному току | 13102 | Опция |
| Комплект для измерения сопротивления заземления и удельного сопротивления грунта | 19102 | Опция |
| Усилитель тока BU 2000 в составе трех модулей: основного, дополнительного, промежуточного, кабелей, пластикового кейса | 50102 -56102 | Опция |
| Фильтр FT 1000 | 16093 | Опция |
| Защитное устройство SU 3000 для измерения импеданса линии. | 26102 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
Таблица 41 - Комплектность устройств серии T 3000
| Наименование | Код | Примечание |
| Устройство T 3000 с выходом 3000 В в комплекте с набором кабелей, ПО TDMS | 10102 | |
| Устройство T 3000 с выходом 1200 В в комплекте с набором кабелей, ПО TDMS | 30102 | |
| Транспортировочный кейс алюминиевый | 17102 | Опция |
| Транспортировочный кейс пластиковый | 24102 | Опция |
| Токоизмерительные клещи | 16102 | Опция |
| Термопринтер | 14102 | Опция |
| Модуль IDC 400 А для измерения сопротивления постоянному току | 13102 | Опция |
| Оптическая головка SH-2003 | 43102 | Опция |
| Модуль D 1000 | 40093 | Опция |
| Комплект для измерения сопротивления заземления и удельного сопротивления грунта | 19102 | Опция |
| Фильтр FT 1000 | 16093 | Опция |
| Защитное устройство SU 3000 для измерения импеданса линии. | 26102 | Опция |
| Усилитель тока BU 2000 в составе трех модулей: основного, дополнительного, промежуточного, кабелей, пластикового кейса | 50102 -56102 | Опция |
| Руководство по эксплуатации | ||
| Методика поверки |
осуществляется по документу МП 56375-14 «Устройства контрольно-измерительные для проверки релейной защиты T 1000 PLUS, T 2000, T 3000. Методика поверки», утвержденному ФГУП «ВНИИМС» в ноябре 2013 г.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); измеритель многофункциональный характеристик переменного тока РЕСУРС-ОТ2-ПТ (Госреестр № 29470-05); мультиметр 3458А (Госреестр № 25900-03); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (Госреестр № 24112-02); трансформатор напряжения измерительный эталонный NVRD 40 (Госреестр № 32397-12); калибратор многофункциональный Fluke 5520A (Госреестр № 51160-12); частотомер электронно-счетный Ч3-63/1 (Госреестр № 9084-90); измеритель параметров цифровой Ф291 (Госреестр № 9223-83); катушка электрического сопротивления Р310 (Госреестр № 1162-58).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки релейной защиты T 1000 PLUS, T 2000, T 3000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
4. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
5. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2-10 Гц.
6. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
7. Техническая документация фирмы «I.S.A. S.r.l.», Италия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 60 |
| Поверителей | 17 |
| Актуальность данных | 22.11.2024 |
