| Номер в госреестре | 56382-14 |
| Наименование СИ | Уровнемеры магнитострикционные |
| Обозначение типа СИ | Левелтач F |
| Изготовитель | ООО "Теплоприбор-Юнит", г.Челябинск; ООО "Теплоприбор-Сенсор", г.Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитострикционные Левелтач F (далее - уровнемеры) предназначены для измерений уровня жидкости с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.
Принцип действия основан на магнитострикционном эффекте.
Для измерения уровня жидкости в резервуаре располагается вертикальный волновод из магнитострикционного материала в защитной оболочке. По волноводу свободно перемещается поплавок, плавающий в жидкости, содержащий постоянные магниты. При протекании по волноводу электрического тока возникает магнитное поле, взаимодействующее с магнитным полем поплавка. При подаче ультразвукового импульса по волноводу в зоне нахождения поплавка из-за магнитострикционного эффекта возникает механическая деформация волновода, вследствие которой по нему начинает распространяться ультразвуковая волна. По времени между генерацией импульса и регистрацией фронта ультразвуковой волны в верхней точке волновода определяется уровень жидкости.
Уровнемеры состоят из:
- корпуса, в котором расположен электронный блок с дисплеем (без дисплея),
- зонда, который может быть стержневым (металлическая труба из нержавеющей стали с пластиковым покрытием PFA или без него) и тросовым (внешняя оплетка из нержавеющей стали с пластиковым покрытием PFA или без него).
Электронный блок может иметь общепромышленное исполнение или взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь».

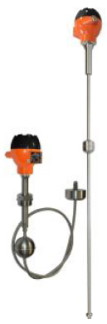

Общий вид уровнемеров магнитострикционных Левелтач F представлен на фото 1
Фото 1. Общий вид уровнемеров магнитострикционных Левелтач F
Схема 1
На схеме 1 указаны места пломбировки уровнемеров навесной пломбой с клеймом поверителя, установленной на корпусе электронного блока.
В уровнемере обеспечивается возможность идентификации программного обеспечения
(ПО).
Защита внутреннего программного обеспечения от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики уровнемера, хранятся в перепрограммируемой микросхеме, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек уровнемера защищено паролем.
Программа верхнего уровня «Конфигуратор», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки для работы с конкретным резервуаром, время/ дата/ год и т.п. и показывать результаты измерений. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Идентификационные данные прибора приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| PC STAR 2 | V 1.01 | V 1.01 | А212 | CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус электронного блока уровнемера.
Таблица 2
| Тип зонда | Номинальная длина зонда L, м | Пределы допустимой абсолютной погрешности измерений, мм |
| Стержень | от 0,5 до 4,5 | ± 3 (по заказу ±1) |
| Стержень с пластиковым покрытием PFA | от 0,5 до 3 | ± 3 |
| Тросовый с пластиковым покрытием PFA и без покрытия | от 2 до 4,5 | ± 3 (по заказу ±1) |
| Пределы допустимой приведенной погрешности измерений, % от длины измерительной части | ||
| Тросовый | от 4,5 до 15 | ± 0,1 |
Таблица 3
| Характеристика | Значение характеристики в зависимости от типа зонда | ||
| Стержень без покрытия | Тросовый с пластиковым покрытием PFA и без покрытия | Стержень с покрытием PFA | |
| Максимальное давление, МПа | 2,5 | 1,6 | 0,3 |
| Температура контролируемой среды, °С | от минус 40 до плюс 90 | ||
| Температура окружающего воздуха, °С | Для уровнемеров: - без дисплея - от минус 40 до плюс 60, - с дисплеем - от минус 20 до плюс 60. | ||
| Степень пылевлаго-защиты | IP5 | ||
| Напряжение питания постоянного тока, В | от 18,5 до 30 | ||
| Обеспечение коммуникации с ПК | по Hart-протоколу | ||
| Вибропрочность | N2 по ГОСТ Р 52931-2008 | ||
| Масса, кг | 1,7 + 0,6 L | 2,9 + 0,3L | 1,7 + 0,7L |
| Г абаритные размеры, мм | 334x140 + длина измерительной части | 418x140 + длина измерительной части | 334x140+ длина измерительной части |
| Пределы допускаемой дополнительной погрешности равны: | |||
| при изменении температуры окружающей среды на каждые 10 °С, мм/10 °С | ± 0,4 | ||
| Примечание - L - длина измерительной части, м. | |||
Г абаритные
размеры
поплавков
□
60
82
127
87
29
высота, мм
53,5
96
124
76
27
диаметр, мм
Плотность среды, г/см3
0,55
0,4
0,7
0,4
0,7
Давление среды, МПа
2,5
1,6
2,5
0,6
0,3
1
Сталь нержавеющая 1,4404
Материал
ПВДФ
РР
316L
наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.
| Наименование | Обозначение | Кол. |
| Уровнемер магнитострикционный Левелтач F | 2.834.001 | 1 |
| Руководство по эксплуатации | 2.834.001 РЭ | 1 |
| Паспорт | 2.834.001 ПС | 1 |
| Методика поверки | 1 | |
| Упаковка | 1 |
осуществляется по документу МП 56382-14 «Уровнемеры магнитострикционные Левелтач F. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 августа 2013 года.
Основные средства поверки (эталоны):
- установка уровнемерная поверочная, диапазон измерений от 0 до 20 м, погрешность ± 1 мм;
- рулетка измерительная металлическая по ГОСТ 7502-98, класс точности 2;
- миллиамперметр постоянного тока, с верхним пределом измерений 25 мА, класс точности 0,05.
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным Левелтач F
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний».
ТУ 4214-081-00226253-2013 «Уровнемеры магнитострикционные Левелтач F. Технические условия».
Методы измерений описаны в Руководстве по эксплуатации
- при осуществлении торговли и товарообменных операций.
