| Номер в госреестре | 56383-14 |
| Наименование СИ | Уровнемеры микроволновые |
| Обозначение типа СИ | Левелтач М |
| Изготовитель | Общество с ограниченной ответственностью "Теплоприбор-Сенсор" (ООО "Теплоприбор-Сенсор"), г. Челябинск; ООО "Теплоприбор-Юнит", г.Челябинск (срок свидетельства: 05.02.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры микроволновые Левелтач М (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих сред с последующим преобразованием измеренной величины в выходной токовый и (или) цифровой сигнал.
Принцип действия основан на методе импульсной рефлектометрии с временным разрешением. Электромагнитные импульсы передаются по волноводу, погруженному в измеряемую среду. При достижении импульсом поверхности жидкости, имеющей более высокую диэлектрическую проницаемость, чем у воздуха (£г=1), излученный сигнал отражается от поверхности вещества и возвращается по волноводу в приемник уровнемера. Уровнемер замеряет время задержки отраженных импульсов относительно излученных и вычисляет уровень.
Уровнемеры состоят из:
- корпуса, в котором расположен электронный блок с дисплеем (без дисплея),
- зонда, который может быть стержневым (металлическая труба из нержавеющей стали с покрытием PFA или без него и с покрытием РР), двойным стержневым (металлическая труба из нержавеющей стали), тросовым (внешняя оплетка из нержавеющей стали с покрытием БЕР или без него), двойным тросовым (внешняя оплетка из нержавеющей стали), коаксиальным (кабель).
Общий вид уровнемеров микроволновых Левелтач М представлен на фото 1

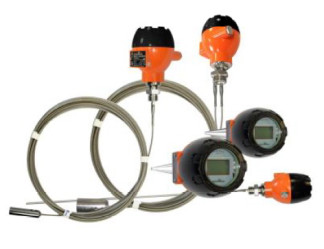

Фото 1. Общий вид уровнемеров микроволновых Левелтач М
Лист № 2 Всего листов 5
На схеме 1 указаны места пломбировки уровнемеров навесной пломбой с клеймом поверителя, установленной на корпусе электронного блока.
Схема 1
В уровнемере обеспечивается возможность идентификации программного обеспечения
(ПО).
Защита внутреннего программного обеспечения от изменения обеспечивается на этапе программирования микропроцессора: после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики уровнемера, хранятся в перепрограммируемой микросхеме, защищённой от несанкционированного изменения программно - вход в режим калибровки защищен паролем. Несанкционированное изменение настроек уровнемера защищено паролем.
Программа верхнего уровня «Конфигуратор», работающая в комплекте с уровнемером, предназначена для проверки работоспособности прибора при соединении с компьютером и может показывать и/или изменять настройки для работы с конкретным резервуаром, время/ дата/ год и т.п. и показывать результаты измерений. Математической обработки по результатам измерения в программе верхнего уровня не предусмотрено.
Идентификационные данные прибора приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| PC STAR 2 | V 1.01 | V 1.01 | A212 | CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением поверительного клейма в виде наклейки на корпус электронного блока уровнемера.
Таблица 2
| Тип зонда | Длина измерительной части, м | Мертвая зона верхняя/нижняя, мм | Пределы допустимой основной абсолютной погрешности, мм | ||
| М' II 8 О | ►1 II 2, 4 | для жидкостей | для сыпучих сред | ||
| Стержень: 0 8 мм 0 14 мм | до 3 | 300/20 | 400/100 | ± 5 мм | ± 20 мм |
| Трос: 0 4 мм 0 8 мм | от 0,3 до 10 | ± 5 мм | ± 20 мм | ||
| Двойной стержень 0 8 мм | от 0,15 до 3 | 150/20 | 300/100 | ± 5 мм | ± 20 мм |
| Двойной трос 0 4 мм | от 0,3 до 10 | ± 5 мм | ± 20 мм | ||
| Коаксиальный кабель | от 0 до 6 | 0/10 | 0/100 | ± 5 мм | ± 20 мм |
| Трос с покрытием FEP | от 0,3 до 10 | 300/20 | 400/100 | ± 5 мм | ± 20 мм |
| Стержень с покрытием PFA | от 0,3 до 3 | ± 5 мм | ± 20 мм | ||
| Стержень с покрытием PP | |||||
| Пределы допустимой основной приведенной погрешности, % от длины измерительной части | |||||
| Трос: 0 4 мм 0 8 мм Двойной трос 0 4 мм Трос с покрытием FEP | от 10 до 24 | 0,1 | 0,2 | ||
| Примечание - При определении погрешности измерений рассчитать допустимые пределы погрешности в мм | |||||
| Пределы допускаемой дополнительной погрешности, % | |||||
| а) при изменении температуры окружающей среды на каждые 10 °С | не более 0,4 мм. | ||||
| б) при изменении температуры контролируемой среды на каж-дые10 °С | не должна превышать пределов основной абсолютной погрешности | ||||
| Наименование характеристики | Значение характеристики |
| Температура контролируемой среды, °С | от минус 30 до плюс 200 |
| Давление контролируемой среды, МПа | Для технологического подключения: - фланец из нержавеющей стали до 4,0; - остальных - от 0,1 до 1,6 . |
| Температура окружающей среды, °С | Для исполнений без дисплея - от минус 40 до плюс 60, Для исполнений с дисплеем - от минус 20 до плюс 60; |
| Напряжение питания постоянного тока, В | Для исполнений: - общепромышленного и взрывозащищенного «взрывонепрницае-мая оболочка» от 18,5 до 35; - взрывозащищенного «взрывонепрницаемая оболочка»+ «искробезопасная электрическая цепь» от 18,5 до 28. |
| Выходной сигнал | Постоянный ток от 4 до 20 мА+НЛЯТ-сигнал; Постоянный ток от 4 до 20 мА+НЛЯТ-сигнал+дисплей. |
| Обеспечение коммуникации с ПК | По Hart-протоколу |
| Степень пылевлаго-защиты корпуса | IP65 |
| Вибропрочность | N2 по ГОСТ Р 52931-2008 |
Таблица 4
| Тип зонда | Масса, кг не более |
| С тросовым зондом | 2,1 + 0,12*L |
| Со стержневым зондом | 2,1 + 1,2*L |
| С коаксиальным зондом | 2,1 + 1,3*L |
| С тросовым зондом с покрытием | 2,1 + 0,16*L |
| Со стержневым зондом с покрытием | 2,1 + 0,6*L |
| С двойным тросовым зондом | 2,1 + 0,24*L |
| Примечание - L - длина измерительной части, м. | |
наносят на маркировочную табличку уровнемера методом лазерной гравировки и на титульный лист эксплуатационной документации типографским методом.
| Наименование | Обозначение | Кол. |
| Уровнемер микроволновый Левелтач М | 2.834.002 | 1 |
| Руководство по эксплуатации | 2.834.002 РЭ | 1 |
| Паспорт | 2.834.002 ПС | 1 |
| Методика поверки | 1 | |
| Упаковка | 1 |
осуществляется по документу МП 56383-14 «ГСИ. Уровнемеры микроволновые Левелтач М. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 августа 2013 года.
Основные средства поверки (эталоны):
- установка уровнемерная поверочная, диапазон измерений от 0 до 25 м, погрешность ± 1 мм;
- рулетка измерительная металлическая по ГОСТ 7502-98, класс точности 2;
- миллиамперметр постоянного тока, с верхним пределом измерений 25 мА, класс точности 0,05.
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновых Левелтач М
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний».
ТУ 4214-081-00226253-2013 «Уровнемеры микроволновые Левелтач М и уровнемеры маг-нитострикционные Левелтач F. Технические условия».
Методы измерений описаны в Руководстве по эксплуатации
- при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 3633 |
| Поверителей | 25 |
| Актуальность данных | 17.09.2024 |
