Счетчики электрической энергии однофазные статические Lumin-101, 56385-14

Назначение

Счетчики электрической энергии однофазные статические Lumin-101 предназначены для измерения, контроля и учета активной энергии в однофазных, двухпроводных цепях переменного тока, номинальной частоты 50 Гц.

Описание

Принцип работы счетчиков основан на измерении мгновенных значений входных электрических сигналов, пропорциональных значениям тока, напряжения, угла сдвига между током и напряжением электрической сети с последующим вычислением мощности и накоплением учтенной энергии по одному или нескольким (до четырех) тарифов в соответствии с запрограммированными графиками тарификации.

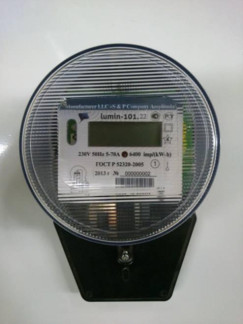

Конструктивно счетчики выполнены в виде электронного модуля с электронным дисплеем, не горючего корпуса, клеммной колодки с зажимами и крышки клеммной колодки.

Для хранения и отображения измеренных и вычисленных величин, запрограммированных параметров и другой информации в счетчике имеется энергонезависимая память EEPROM и ЖКИ- жидкокристаллический индикатор.

В счетчике имеются часы реального времени, позволяющей вести учет энергии по зонам суток с разными тарифами. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 3-х лет.

В счетчик входит оптический порт, позволяющий на месте установки просматривать измеренные и вычисленные параметры, которые не выводятся на дисплей в автоматическом режиме, а также используется в качестве оптического интерфейса для считывания и изменения параметров счетчика без вскрытия клемной крышки и нарушения установочных пломб.

Счетчик имеет импульсный выход, который передает импульсы, пропорциональные приращению активной энергии. Наличие сигналов на импульсном выходе индицируется световым индикатором на щитке счетчика.

В состав счетчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства: интерфейс RS-485, PLC,GSM, радио-интерфейсы, реле отключения нагрузки.

Информация, считанная по интерфейсу, более подробная и точная, чем отображаемая на дисплее.

В счетчике реализована функция счета «по модулю»: при изменении направления протекания тока или смене фазы напряжения на 180 градусов на зажимах, счетчик продолжает учет энергии нарастающим итогом в сторону увеличения.

В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут иметь конструктивные варианты исполнения:

-    по типу применяемого датчика тока: трансформатор, шунт;

-    по типу корпуса: низкий, высокий, для установки на DIN-рейку;

-    по типу встраиваемых в счетчик внешних интерфейсов: RS485, радиомодем, PLC модем передачи данных по силовой сети, GSM-модем, ZigBee модуль;

-    по наличию дополнительных опций: реле управления нагрузкой, режима работы анализатора качества сети,

-    по наличию режима профиля мощности

Схема обозначения вариантов исполнения счетчиков:

01.XXX.XX

Lumin -

" W- профиль мощности

S- режим индикации показателей электросети Q-реле управления нагрузкой;

- Тип интерфейса R - RS-485 P - PLC-интерфейс G - GSM-интерфейс Z - ZigBee модуль А - радиоинтерфейс.

■ Тип корпуса

1.    высокий антивандальный

2.    низкий антивандальный

3.    на Din-рейку

Тип датчика тока

1.    шунт

2.    трансформатор тока

-Класс точности «1» по ГОСТ Р 52322

-Однофазный (230 В)

Пример записи при заказе и изготовлении, а также на щитке и упаковке для счетчика с измерительным шунтом в цепи тока, в низком антивандальном корпусе , с внешним интерфейсом RS485, реле управления нагрузкой, профилем мощности:

Lumin - 101.12R.QW

Счетчик обеспечивает индикацию в автоматическом и ручном режимах(согласно установленным в программе значениям):

-количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

Лист № 3 Всего листов 6

-    количества активной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на конец каждого календарного за 12 месяцев;

-    текущее время и дату;

-    значение текущей мгновенной мощности;

-    показателей электрической сети ( напряжение, ток, частота сети, угол сдвига между напряжением и током) *

«*» - опционально в зависимости от варианта исполнения

Программное обеспечение

Программное обеспечение (ПО) является встроенным и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачу измерительной информации.

Программа заносится в программируемый микропроцессор TERIDIAN SEMICONDUCTOR в процессе производства и не может быть изменена без нарушения пломбирования счетчика и установки заводской перемычки. Для защиты от несанкционированного доступа в программное обеспечение и изменений параметров счетчика предусмотрено 3 уровня доступа.

Лист № 4 Всего листов 6

Идентификационные данные программного обеспечения счетчика представлены в таблице 1.

Таблица 1

*- версия счетчика изменяется в процессе доработки и усовершенствования ПО.

Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».

Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика.

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2. Таблица 2

Реактивная мощность вычисляется по формуле: Q = U • I • Sin^

Полная фазная мощность вычисляется по формуле: S = д/р 2 + Q2 .

SS = Sa + Sb + Sc , Ps = Pa + Pb + Pc , QS = Qa + Qb + Qc ,

где S^ - полная мощность присоединения,

Sa, ь, c - мощность фазы (a, b, c), Pz - полная активная мощность присоединения,

Ра, ь, c - активная мощность фазы (a, b, с),

Qz - полная реактивная мощность присоединения, Q^ ь, с - реактивная мощность фазы (a, b, с).

Коэффициент мощности рассчитывается по формуле: Kp = P/S

Рабочие условия применения счетчика:

-    температура окружающего воздуха от минус 35 до 50 °С;

-    относительная влажность до 95 % при температуре 30 °С;

-    атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

-    счетчик (исполнение по заказу);

-    упаковочная коробка;

-    паспорт.

Примечание - организации, проводящей поверку, регулировку, ремонт счетчика дополнительно по отдельному договору поставляются: ведомость документов для среднего ремонта и комплект документов согласно ведомости, руководство пользователя программы «Конфигуратор LuminPower»( АМТС.411152.001. РП).

Поверка

осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии переменного тока. Методика поверки».

Основные средства поверки:

- установка для поверки ЦУ6800И-Р измерение основной погрешности счетчиков класса 1,0 и менее точных; номинальное напряжение 220/380 В, ток 0,01-100 А.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным статическим Lumin-101

ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока,. Общие требования испытания и условия испытаний, часть 11. Счетчики электрической энергии »

ГОСТ Р 52322- 2005 «Аппаратура для измерения электрической энергии переменного тока, Частные требования, часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.584-2004 ГСИ «Счетчики статические активной электрической энергии переменного тока. Методика поверки»

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц; ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измер ений переменного электрического напряжения до 1000 В в диапазоне частот от 110- до 210 Гц; ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц;

ТУ АМТС.411152.002 «Счетчики электрической энергии однофазные, статические Lumin-101». Технические условия.

Рекомендации к применению

выполнение государственных учетных операций.
