Весы вагонные ВВС, 56386-14

Назначение

Весы вагонные ВВС (далее — весы) предназначены для статических измерений массы рельсовых транспортных средств.

Описание

Весы имеют модульную конструкцию и состоят из:

-    грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R-76-1);

-    весоизмерительного прибора (индикатор, Т.2.2.2 ГОСТ OIML R-76-1).

ГПУ представляет собой от одной до четырех взвешивающих секций (грузоприемных платформ). Между взвешивающими секциями могут располагаться промежуточные секции (вставки), входящие в состав ГПУ.

ГПУ может устанавливаться на железобетонный фундамент, либо может быть встроено в несущий металлический каркас. Несущий металлический каркас в свою очередь может быть установлен на собственный фундамент или непосредственно встраиваться в земляное полотно железнодорожного пути на щебеночное основание.

Верхняя поверхность ГПУ оборудована рельсами.

В весах используются датчики одного из следующих типов:

-    датчики весоизмерительные тензорезисторные С, модификации C16A, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия и «Hottinger Baldwin Measurement (Suzhou) Co., Ltd.», Китай (Госреестр № 20784-09);

-    датчики весоизмерительные тензорезисторные RTN, изготавливаемые «Hottinger Baldwin Messtechnik GmbH», Германия (Госреестр № 21175-13);

-    датчики весоизмерительные тензорезисторные WBK, изготавливаемые «CAS Corporation Ltd», Корея (Госреестр № 56685-14);

-    датчики весоизмерительные тензорезисторные М, изготавливаемые ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково (Госреестр № 53673-13);

-    датчики весоизмерительные тензорезисторные ZS, NHC, изготавливаемые «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай;

-    датчики весоизмерительные сжатия RC3, изготавливаемые «FLINTEC GmbH», Германия (Госреестр № 50843-12).

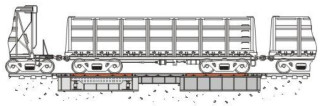

Конструкция ГПУ весов представлена на рисунках 1 - 4.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

В качестве весоизмерительного прибора в весах используются преобразователи весоизмерительные вторичные Ньютон, изготавливаемые ООО «ВЕСКОМ», г Челябинск, ООО ТД «ВЕСКОМ», г Челябинск, ООО ИК «ВЕСКОМ», г Челябинск (Госреестр № 56674-14).

Общий вид весоизмерительных приборов представлен на рисунке 5.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство выбора единиц измерений (2.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

-    формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем.

Весы имеют интерфейсами для связи с периферийными устройствами или другими приборами, например, вторичным дисплеем, персональным компьютером, устройством долговременного хранения измерительной информации.

Модификации весов отличаются максимальной нагрузкой, исполнением ГПУ и имеют следующие обозначения:

ВВС-100-2В-КЩ-Т

Максимальная нагрузка, т: -^

25, 50, 100, 150, 200, 250 Количество взвешивающих секций: -

1, 2, 3 или 4

Наличие промежуточных секций между взвешивающими секциями:-

В: с промежуточными секциями (вставками); индекс отсутствует — без промежуточных секций.

Исполнение ГПУ: -

БФ: ГПУ устанавливается на фундамент;

КЩ: наличие металлического каркаса на щебеночном основании;

КФ: наличие металлического каркаса на бетонном основании.

Точность:

Т: увеличенное число поверочных интервалов (см. Таблицу 2).

Пломбировке от несанкционированного доступа подвергается переключатель режимов работы/настройки. В модификациях Ньютон-11М, Ньютон-11С, Ньютон-21, Ньютон-22, Ньютон-81 он расположен на задней панели прибора. В модификациях Ньютон-41, Ньютон-42 — на лицевой панели. В приборах Ньютон-11М, Ньютон-11С переключатель блокируется с помощью пластины и пломбируется свинцовой пломбой (знаком поверки в виде свинцовой пломбы). В модификациях Ньютон-21, Ньютон-22, Ньютон-41, Ньютон-42 Ньютон-81 переключатель утоплен в корпус, и блокируется с помощью разрушаемой наклейки (знаком поверки в виде наклейки).

Схема пломбировки приведена на рисунках 6 и 7.

Переключатель режимов работы/настройки и место пломбировки (размещения знака поверки)

Ньютон-11М, Ньютон-11С    Ньютон-21, Ньютон-22, Ньютон-81

Ньютон-41, Ньютон-42 Рисунок 7 — Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО приборов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО отображаются при включении весов на дисплее преобразователя весоизмерительного вторичного и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 — Метрологические и технические характеристики

Диапазон температуры для ГПУ (пп. 3.9.2.1, 3.9.2.2 ГОСТ OIML R 76-1-2011), оС:

-    при использовании датчиков RTN............................................от минус 30 до плюс 50

-    при использовании датчиков WBK (класса точности С3).....от минус 40 до плюс 50

-    при использовании датчиков WBK (класса точности С4).....от минус 20 до плюс 50

-    при использовании датчиков С16А..........................................от минус 50 до плюс 50

-    при использовании датчиков ZS, NHC....................................от минус 40 до плюс 50

-    при использовании датчиков М (М70)......................................от минус 10 до плюс 40

-    при использовании датчиков М (М30, М50, М100).................от минус 30 до плюс 40

-    при использовании датчиков RC3............................................от минус 10 до плюс 40;

Диапазон температуры для преобразователей весоизмерительных вторичных (п. 3.9.2.2 ГОСТ

OIML R 76-1-2011) оС:.............................................................................от минус 40 до плюс 70;

Параметры электропитания от сети переменного тока:

-    напряжение, В....................................................................................................... 220 +15%%;

-    частота, Гц...................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или электронного весоизмерительного устройства, а также на титульные листы эксплуатационной документации.

Комплектность

Весы.................................................................................................................................1 шт.

Паспорт весов.................................................................................................................1 экз.

Руководство по эксплуатации весов............................................................................1 экз.

Паспорт преобразователя весоизмерительного..........................................................1 экз.

Руководство по эксплуатации преобразователя весоизмерительного......................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов»

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 8 «Свидетельство о приемке» паспорта преобразователя весоизмерительного.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Раздел 5 «Использование» документа «Весы вагонные ВВС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам вагонным ВВС

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-003-45627446-09 «Весы вагонные ВВС. Технические условия»

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Заявитель

Общество с ограниченной ответственностью «ВЕСКОМ» (ООО «ВЕСКОМ»), г. Челябинск

454091, Россия, г. Челябинск, ул. Цвиллинга, д. 55 А, офис 23.

Тел./факс: (351) 237-13-44, 268-41-52. E-mail: mail@ves-com.com
